简介:
KTE-CSB系列超声波液位计可采用二线制、三线制或四线制技术,供电回路和信号输出回路独立,当采用直流24v供电时,可使用一根3芯电缆线,供电负端和信号输出负端共用一根芯线;当采用交流220v供电时,或者当采用直流24v供电,要求供电回路与信号输出回路完全隔离时,应使用一根4芯电缆线。直流或交流供电,具有4~20mADC,高低位开关量输出。
应用:
1、测量流量、液位、低表压、真空和比重
2、两线制最大量程可达30m
3、四线制最大量程可达40m
4、最小分辨率1mm
5、LCD/LED大显示屏
6、智能信号处理技术
7、配有高低位双继电器(仅四线制)
8、全塑料防腐外壳(防护等级lP67)
9、专利的换能器结构(小量程物位计法兰安装时,对法兰接管长度无要求)
10、简单的按键设定参数(无需等待容器排空或加满,无需附加的遥控器)
11、灵活的安装方式(螺纹/法兰、固定孔/支架)
12、交流或直流供电形式可选(仅四线制)
技术参数:
|
型 号 |
KTE-CSB |
|

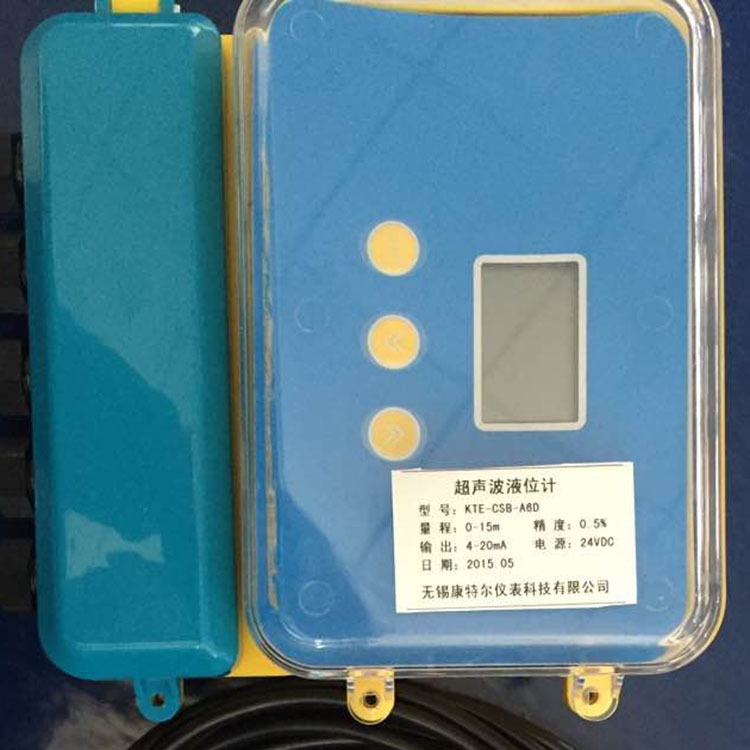

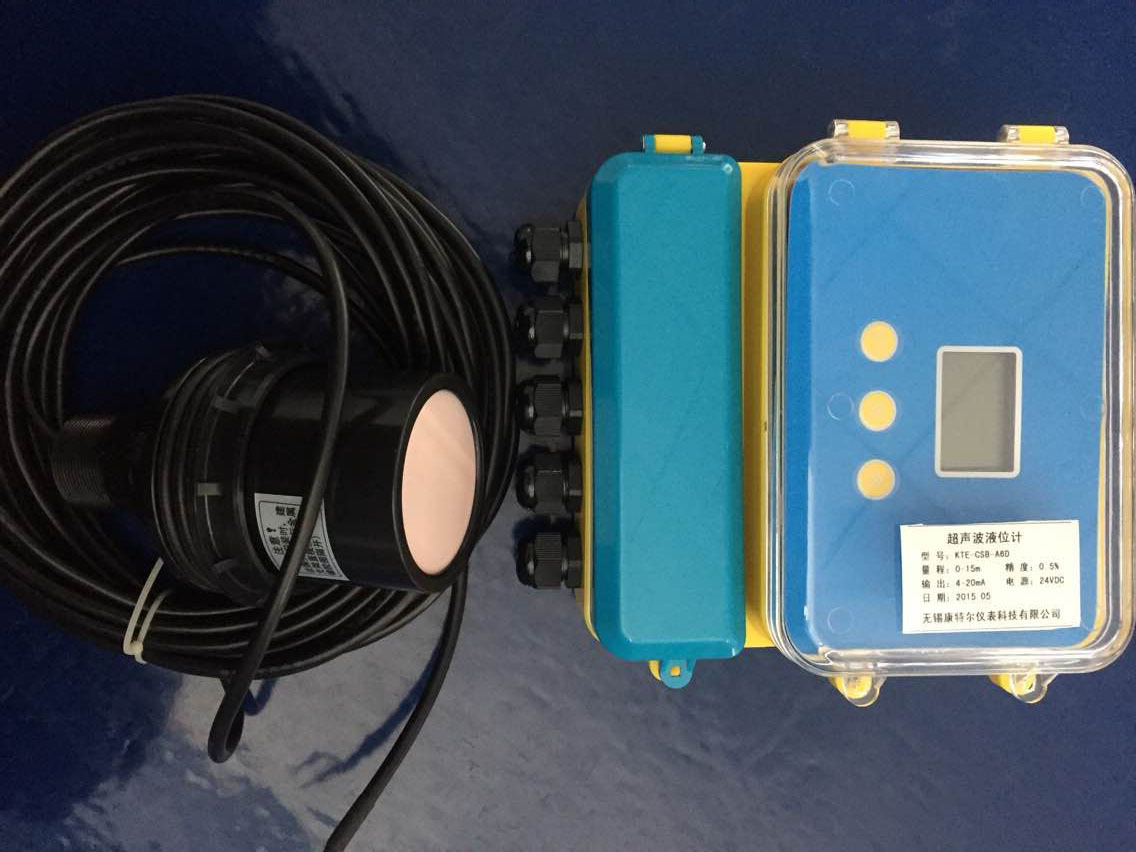

图 片 |
|
|
量 程 |
液体:0~15m/20m/30m/40m固体:0~6m/10m /15m /25m |
|
盲 区 |
0~15m:0.6m;0~20m:0.8m;0~30m:1.2m;0~40m:1.5m |
|
精度(空气中) |
量程的0.2% |
|
电流输出 |
4~20mA |
|
输出分辨率 |
实际量程的0.03% |
|
输出负载 |
0~500Ω |
|
开关量输出 |
高位、低位继电器常开 |
|
继电器规格 |
AC250V 5A/DC30V |
|
显示分辨率 |
lcm |
|
显示方式 |
4位LCD液晶(字高15cm) 或6位LED数码管 |
|
输入电源 |
DC24V(±10%)80mA或AC220V 50mA |
|
温度补偿 |
全范围自动 |
|
介质温度 |
-45℃~+85℃ |
|
压力范围 |
±0.1MPa |
|
声波束角 |
5°(3db) |
|
检测周期 |
1秒 |
|
参数设置 |
3位有感按键 |
|
电缆装置 |
PGl3.5密封套 |
|
外壳材质 |
ABS |
|
传感器材质 |
PVC |
|
防护等级 |
IP67 |
|
安装方式 |
螺纹(法兰)或固定孔(支架) |
|
安装要求 |
探头发射面应伸出容器安装口 |
产品选型
|
KTE-CSB- |
超声波液位计 |
|||
|
型式 |
A |
一体式两线制 |
||
|
B |
一体式三线制 |
|||
|
C |
一体式四线制 |
|||
|
D |
分体式四线制精简型 |
|||
|
E |
分体式四线制标准型 |
|||
|
量程 |
4 |
L=4m |
||
|
6 |
L=6m |
|||
|
8 |
L=8m |
|||
|
10 |
L=10m |
|||
|
12 |
L=12m |
|||
|
15 |
L=15m |
|||
|
20 |
L=20m |
|||
|
30 |
L=30m |
|||
|
40 |
L=40m |
|||
|
客户指定 |
L=…..m |
|||
|
电源电压 |
D |
DC24V LCD液晶显示 |
||
|
E |
DC24V LED数码管显示 |
|||
|
A |
AC220V LCD液晶显示 |
|||
|
探头加长 |
**mm |
|||
