压旋式隔膜压力变送器
卫生型压力变送器选型说明
|
型号 |
规格代码 |
说明 |
|
BOS-3051W |
...... |
卫生型 |
|
安装及外形 |
A...... |
旋入式隔膜压力变送器 |
|
|
B...... |
压旋式隔膜压力变送器 |
|
|
C...... |
卡箍式隔膜压力变送器 |
|
|
D...... |
法兰式隔膜压力变送器 |
|
压力量程 |
4……. |
6.2~37.4kpa |
|
|
5…… |
31~186.8kpa |
|
|
6…… |
117~690kpa |
|
|
7…… |
345~2068kpa |
|
|
8…… |
1170~6890kpa |
|
输出信号 |
…… |
4~20Ma HART |
|
显示表头 |
…… |
LCD智能显示表 |
|
输入电源 |
…… |
24VDC |
|
膜片结构材料 |
…… |
316不锈钢（其它可定） |
|
特殊规格 |
D…… |
隔膜许可证：D II BT5 |
|
|
I…… |
本安许可：ia II CT6 |
|
具体订货表 |
||
|

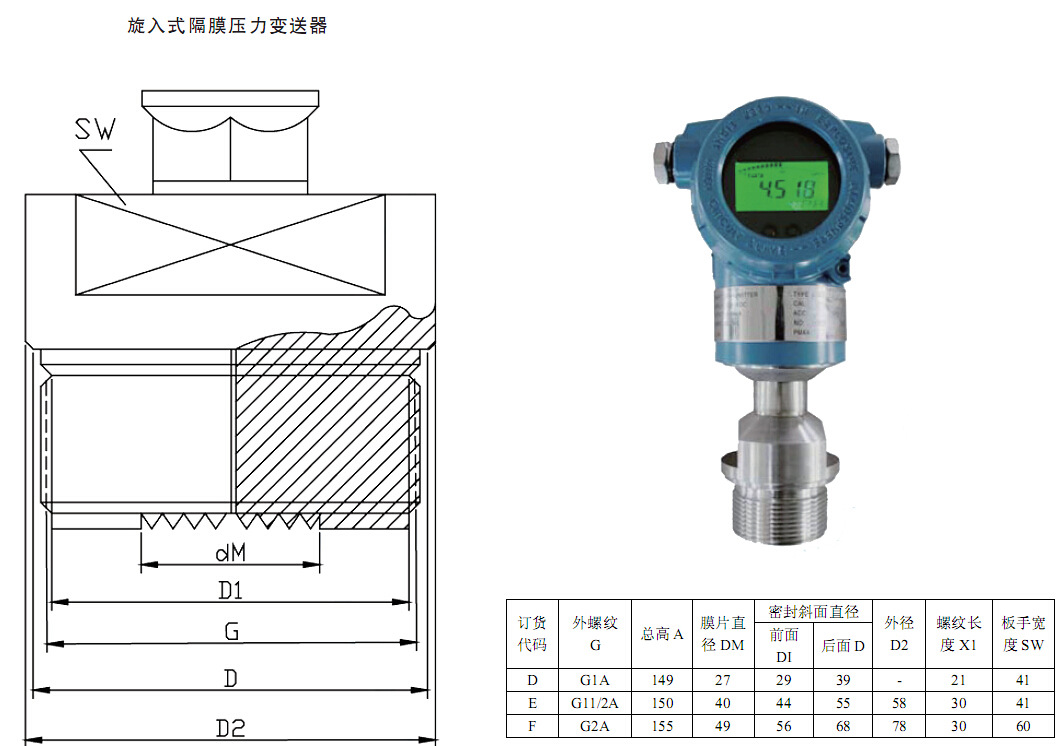

旋入式隔膜压力变送器 |
||
|
过程连接尺寸 |
D…… |
G1 |
|
E…… |
G11/2A |
|
|
F…… |
G2A |
|
|
压旋式隔膜压力变送器 |
||
|
过程连接尺寸 |
M…… |
DN25 |
|
N…… |
DN32 |
|
|
O…… |
DN40 |
|
|
P…… |
DN50 |
|
|
卡箍式隔膜压力变送器 |
||
|
过程连接尺寸（内径） |
R…… |
50 |
|
S…… |
60 |
|
|
X…… |
其它客户要求 |
|
|
法兰式隔膜压力变送器 |
||
|
法兰材质 |
…… |
304 |
|
法兰尺寸 |
H3…… |
DN32 |
|
H5…… |
DN50 |
|
|
H6…… |
DN65 |
|
|
H8…… |
DN80 |
|
|
H10…… |
DN100 |
|
|
X…… |
其它用户要求
|
|
