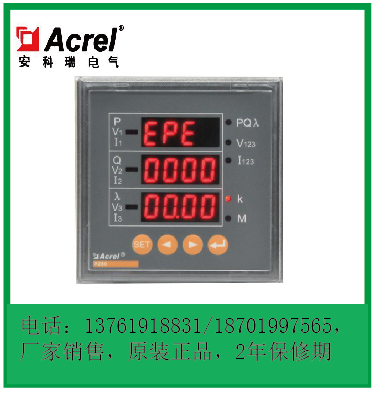

咸宁多功能电力仪表厂家直销安科瑞多功能仪表带RS-485通讯接口，采用Modbus或Profibus协议；也可将电量信号转换成标准的直流模拟信号输出；或带开关量输入／输出，继电器报警输出等功能。

   多功能电力仪表采用交流采样技术，能分别测量电网中的电流、电压、功率、功率因数和电能等参数，可通过面板薄膜开关设置倍率。

1.2 型号说明

1.3 技术指标

1.4 产品规格

● 48型产品规格Memo1 辅助电源： 多功能电力仪表具备通用的(AC/DC)电源输入接口，若不作特殊声明，提供的是 AC/DC85~270V电源接口的标准产品，保证所提供的电源适用于该系列的产品，以防 止损坏产品。 注：采用交流供电时，建议在火线一侧安装1A保险丝 电力品质较差时，建议在电源回路安装浪涌抑制器防止雷击，以及快速脉冲群 抑制器。 输入信号： 多功能电力仪表采用了每个测量通道单独采集的计算方式，保证了使用时完全 一致对称，其具有多种接线方式。适用于不同的负载形式。 注：具体接线及仪表参数（脉冲常数等）见仪表所带接线图。 说明： A、电压输入：输入电压应不高于产品的额定输入电压（100V或400V），若无注明，出厂为AC0~500V、高于500V应考虑使用PT，在电压输入端须安装1A保险丝。 B、电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT。

注：“■”为标配功能，“□”为选配功能。

● 72型产品规格数字通讯 多功能电力仪表提供串行异步半工RS485通讯接口，采用MOD-BUS-RTU协议，各种数据信息均可在通讯线路上传送。在一条485总线上可以同时连接多达32个网络电力仪表，每个网络电力仪表均可以设定其通讯地址（Address NO.），不同系列仪表的通讯接线端子号码可能会不同，通讯连接应使用带有铜 网的的屏蔽双绞线，线径不小于0.5mm2。布线时应使用 通讯线远离强电电缆或其他强电场环境，推荐采用T型网络的连接方式。不建议采用星形或其他的连接方式。

注：

(1)“■”为标配功能，“□”为选配功能；

(2) PZ72(L)-AI、AI3、AV、AV3、F、P、E的J(继电器越限报警输出)与第二路开关量输出复用，其他型号J功能的数量与开关量输出一致；

(3) PZ72(L)-E在选配KC(2DI/2DO)功能时无脉冲信号输出端口；

(4) PZ72(L)-E4(/H)在选配KC(2DI/2DO)功能时具备一路有功电能脉冲信号输出端口，无辅助功能时具备两路脉冲输出端口。

(5) PZ72-F带1路模拟量输出，PZ72L-F不带模拟量输出。

● 80型产品规格

注：

(1)“■”为标配功能，“□”为选配功能；

(2) PZ80(L)-AI、AI3、AV、AV3、F、P、E的J(继电器越限报警输出)功能与第二路开关量输出复用，其他型号J功能的数量与开关量输出一致；

(3) PZ80(L)-E在选配KC(2DI/2DO)功能时无脉冲信号输出端口；

(4) PZ80(L)-E3(4) (/H)在选配KC(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配KC(2DI/2DO)功能时无脉冲信号输出端口，无辅助功能时具备两路脉冲输出端口；

(5) PZ80(L)-AI3、AV3最多可带3路模拟量输出，PZ80-F带1路模拟量输出，PZ80L-F不带模拟量输出。咸宁多功能电力仪表厂家直销

 MODBUS/RTU通讯协议：MODBUS协议在一根通讯线上采用主从应答方式的通讯连接方式。首先，主计算机的信号寻址到一台唯一地址的终端设备（从机），然后，终端设备发出的应答信号以相反的方向传输给主机，即在一根单独的通讯线上信号沿着相反的两个方向传输所有的通讯数据流（半双工的工作模式）。 MODBUS协议只允许在主机（PC，PLC等）和终端设备之间通讯，而不允许独立的终端设备之间的数据交换，这样各终端设备不会在它们初始化时占据通讯线路，而仅限于响应到达本机的查询信号。 主机查询：查询消息帧包括设备地址码、功能码、数据信息码、校验码。
