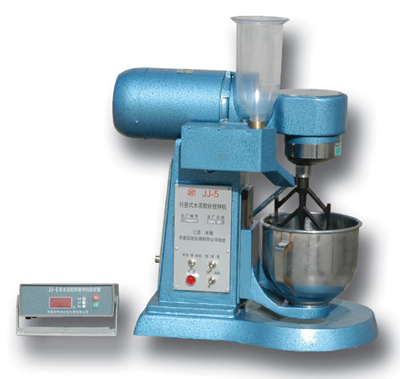

JJ-5水泥胶砂搅拌机是上海雷韵试验仪器制造有限公司根据中国建材院水泥所的设计制造出来的。是我国执行国际强度试验方法《ISO679-1989(E)》的统一设备。也可GB3350.J-82用作BG177-85水泥胶砂强度试验方法的搅拌机。并可用作美国标准、欧洲标准、日本标准水泥试验的净浆、砂浆搅拌机。
本机是水泥厂、建筑施工单位、有关专业院校及科研单位水泥试验室必备的，不可缺少的设备之一。
JJ-5水泥胶砂搅拌机主要规格及技术参数：
1、搅拌叶转数：低速：自转140±5r/min公转62 ± 5r/min
高速：自转285±10r/min公转125 ± 10r/min
2、搅拌叶在搅拌锅内的运动轨迹同ISO679-1989(E)规定。
3、搅拌叶宽度135MM。
4、搅拌叶与搅拌叶轴联接罗纹为M18*1.5。
5、搅拌锅容积5L，锅子尺寸：φ200×180（mm），壁厚1.5MM。
6、搅拌叶与搅拌锅之间的工作间隙为3± 1MM。
7、电动机为立式分马力双速电动机，功率为0.55/0.37KW。
8、净重70KG。
水泥胶砂搅拌机主要结构及工作原理：
1、结构：主要有双速电机、加砂箱、传动箱、主轴、偏心座、搅拌叶、搅拌锅、底座、立柱、支座、外罩、程控器等组成。
2、工作原理
双速电动机(1)通过联轴器(2)将动力传给传动箱(10)内的蜗杆(3)再经蜗轮(6)及一对齿轮(7)和(9)传给主轴(8)并减速。主轴带动偏心座(12)同步旋转，使固定在偏心座(12)上的搅拌叶(16)进行公转。同时搅拌叶通过搅拌叶轴(14)上端的行星齿轮(13)围绕固定的内齿轮(11)完成自转运动。搅拌锅(17)与支座(18)用偏心槽旋转锁紧、砂罐内加砂子后，可在规定时间自动加砂或手动加砂，手柄(20)用于升降和定位搅拌锅位置用。
起吊与安装
1、起吊 本机不设起吊装置，人工搬运即可。
2、使用前，接装可靠接地线。
3、本机安装，只需将主机放在平整的水泥平台上，并在底面垫上一层厚5~8mm橡胶板。
上海雷韵试验仪器部分长期客户：松原市产品质量计量检验检测所，上海勘测设计研究院有限公司，焦作市美格安矿业科技有限公司，崇州市中医医院，张家港市建设工程质量检测中心，中国建材地勘中心陕西总队，北京市产品质量监督检验院，中冶北方工程技术有限公司，中国科学家院过程工程所，同济大学，长治学院，南昌航空大学，湖南科技大学，长江大学，长沙市铁道学院，武汉工程大学，滁州学院，汕头大学，广西大学，河北工程大学，甘肃农业大学，淮北师范大学，阜阳师范学院，枣庄技术学院，天津科技大学，天津科技大学，内蒙古师范大学，凯里学院建筑工程学院，浙江大学，广东工业大学，江西理工大学，四川攀枝花学院，广东石油化工学院，三峡大学土木与建筑学院等。
为什么选择上海雷韵
★我们是生产厂家：
公司注册资质1000万，厂家直接供货——省采购费用；
★现货多：
一流的仓储物流系统，常用型号大量库存——省备货时间；
★质量好：
一年之内有质量问题，保修包退，终身维修——品质有保证；
★服务好：
我们有很强的服务意识，客户就是上帝——做的是生意，交的是朋友！
购买、报价、咨询价格均可来电请联系（销售部：小谢）021-55121620 QQ:2275936456
操作与使用
将本机电源插头插入电源插座接通电源，红色指示灯亮表示电源接通，再将程控器插头插入本机程控器插座，程控器数码管显示为0，砂罐(4)内装入1350g标准砂，搅拌锅(17)内装入水225g、水泥450g，将搅拌锅(17)装入支座(18)定位孔中，顺时针转动锅至锁紧，再扳动手柄(22)使搅拌锅(17)向上移动处于搅拌工作定位位置。
水泥胶砂搅拌机电器操作分手动和自动两种
1、自动：将旋钮开关1K拨至自动位置，按下程控器启动按钮，即自动完成一次低速30秒——再低速30秒，同时自动加砂——高速30秒——停90秒——高速60秒——停止转动的工作程序。整个过程240秒±1秒。然后，扳动手柄(20)使搅拌锅(17)向下移，逆时针转搅拌锅(17)至松开位置，取下搅拌锅。
2、手动：将旋钮开关拨至手动位置，本机即转动，根据试验需要，可任意控制低速和高速的转动时间，慢转时控制加砂时间的早、晚、长、短。钮子开关2K控制低速和高速，3K控制加砂和停止加砂。
注意：插座三相电源接线一定要保证叶片公转方向与机体上所标方向一致，否则极易损坏搅拌机构，如方向相反，可将三相电源线中任意二线对调连接即可。
调整与保养
1、调整：
本机出厂前已将搅拌叶与搅拌锅之间的工作间隙调整到3±1mm范围。
搅拌叶与搅拌锅的工作间隙调整，可松开调节螺母(15)转动搅拌叶使之上下移动，再用检测杆检测正确间隙后，再旋紧调节螺母(15)即可。
2、保养：
(1) 应保持工作场地清洁，每次使用后应彻底清除搅拌叶与搅拌锅内、外残余砂浆，并清扫散落和飞溅机器上的砂浆及脏污物，揩干后，套上护罩，防止灰尘。
(2) 本机无外部加油孔。传动箱内蜗轮付、齿轮付及轴承等运动部件每季加黄油一次，加油时，打开上箱盖，再打开传动箱盖即可，支座与立柱导轨之间，升降机构之间应经常滴入机油润滑，每年保养一次，将本机全部清洗并加注润滑油和润滑脂。
(3) 机器运转时遇有金属撞击噪声，应首先检查搅拌叶与搅拌锅之间的间隙是否正确。
(4) 使用搅拌锅时，要轻拿轻放，不可随意碰撞，以免造成搅拌锅变形。
(5) 应经常检查电气绝缘情况，在温度20℃±5℃相对湿度50%~70%时的冷态绝缘电阻≥5MΩ。
