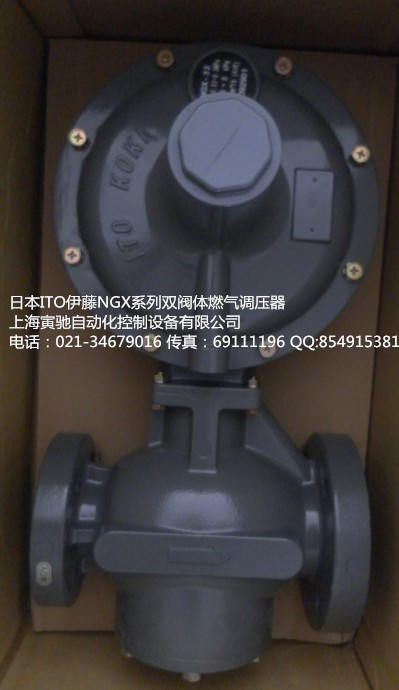

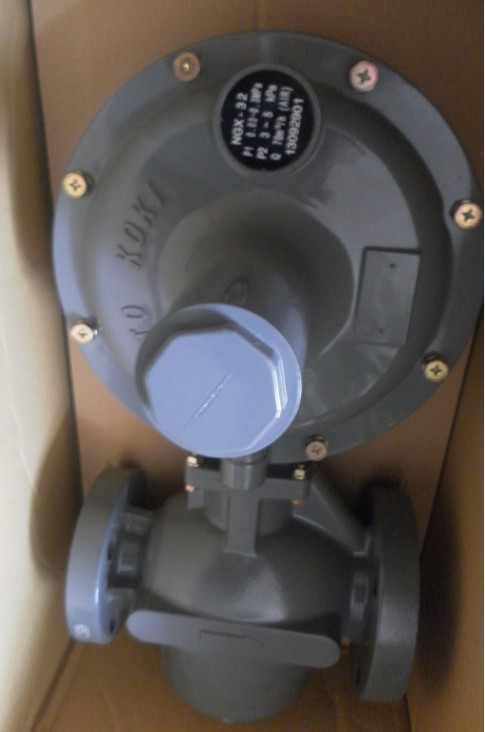

轻巧、安装方便、异常升压防止结构，内藏过滤器实现高安全性的减压阀，目前市场产品的问题得以一举解决。
|
|
NGX减压阀特长
l 出口压力过高压保护结构
1． 为了防止管道内异物对阀体产生损伤，在阀体内有100目过滤器，无须另外加装过滤器。
只要拆除底盖就可进行清扫。
2． 采用双阀体结构，一旦外阀被异物卡住，引起阀体关闭不良，此时第二个阀体（过高压切断阀）动作，防止出口压力异常升高。
l 无放散阀
由于采用无放散阀设计，因此可以在任何场所安装。
l 轻巧、节省空间
由于采用紧凑设计，因此在轻巧、小型与大容量作到了良好的统一
l 安装方便
皮膜室可以90°回转任何方向都可安装，因此无论水平还是垂直都可自由安装
l 维修简单方便
无须拆卸，直接可进行维修
过高压切断阀动作原理
通常，阀体与阀口密封橡胶、阀体弹簧都是被固定的，阀体、阀口密封橡胶与过高压切断阀、阀口切断密封橡胶之间的距离是一定的，阀体处于关闭状态时过高压切断阀任为开启状态（如图A）。一旦阀体、阀口密封橡胶与喷口之间有异物被卡住时，阀体无法关闭，导致出口压力异常升高，皮膜受到下方的异常压力转而变为向上推力，然而这股力通过连杆、阀体连杆传递到过高压切断阀，使过高压切断阀动作，从而达到过高压保护（如图B、C）。
|
规格
|
型式 |
NGX-20 |
NGX-25 |
NGX-25-2 |
NGX-32 |
NGX-50 |
NGX-50-2 |
NGX-80 |
NGX-100 |
NGX-100-2 |
|
|
进口连接 |
JIS10K20A法兰 |
JIS10K25A法兰 |
JIS10K32A法兰 |
JIS10K50A法兰 |
JIS10K80A法兰 |
JIS10K100A法兰 |
||||
|
出口连接 |
JIS10K20A法兰 |
JIS10K32A法兰 |
JIS10K50A法兰 |
JIS10K50A法兰 |
JIS10K80A法兰 |
JIS10K100A法兰 |
||||
|
尺寸 |
160 |
190 |
240 |
340 |
||||||
|
进口压力范围＊1 |
0.03~0.30MPa |
0.03~0.1MPa |
0.03~0.30MPa |
0.03~0.1MPa |
0.03~0.30MPa |
|||||
|
出口压力范围 |
1.00~30.0kPa＊2 |
1.00~20.0kPa |
||||||||
|
使用温度范围 |
-15~60℃ |
-5~60℃ |
||||||||
|
气密试 验压力 |
进口 |
0.40MPa |
||||||||
|
出口 |
55.0kPA |
|||||||||
|
耐压试 验压力 |
进口 |
1.50MPa |
||||||||
|
出口 |
0.30MPa |
|||||||||
|
闭塞压力 |
设定出口压力×1.25以内 |
|||||||||
|
高压切断压力 |
动作压力 |
闭塞压力+（进口压力×0.015，但最小为5.00kPa）以内＊3 |
||||||||
|
回复 |
随着出口压力的下降自动恢复＊3 |
|||||||||
材质
|
型式 |
NGX-20 |
NGX-25 |
NGX-25-2 |
NGX-32 |
NGX-50 |
NGX-50-2 |
NGX-80 |
NGX-100 |
NGX-100-2 |
|
本体 |
铝合金铸造（JIS H 5202） |
FCD-S |
|||||||
|
皮膜室 |
铝合金铸造（JIS H 5202） |
||||||||
|
阀盖 |
铝合金（JIS H 5302） |
铝合金铸造（JIS H 5202） |
|||||||
|
阀体密封橡胶 |
复合橡胶 |
||||||||
|
皮膜 |
补强复合橡胶（尼龙纤维补强） |
||||||||
