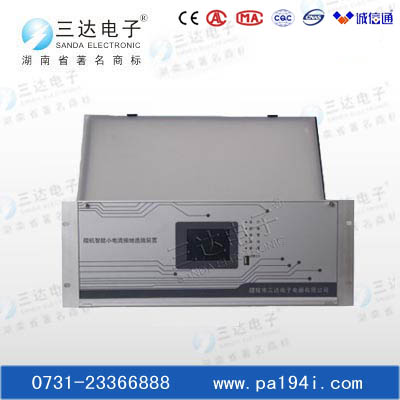

SMR-ZN09C小电流接地选线装置
株洲三达电子
产品部分概述：
SMR-ZN09C小电流 装置实时监测系统各段母线零序电压和各路出线零序电流。当系统发生接地故障时，装置计算分析接地母线PT开口三角处的零序电压和该母线出线的零序电流间的大小、相位关系，并根据设定的接地故障判据，选出发生接地故障的线路；同时显示、记录、远传相关故障数据，给出告警信号，然后再保持循环监测状态。
SMR-ZN09C技术指标
1、 电源电压：AC/DC 110V~220V
2、 整机功耗：≤20W；
3、 环境温度：-10℃～+55℃；空气相对湿度：不大于90%；
4、 环境要求：周围介质无导电尘埃或使绝缘损坏的腐蚀性气体、霉菌等。安装地点应具有防御风、雨、沙和防尘设施；
5、 额定参数:
母线段数：1～4段；
选线线数：1-60路,
零序电压 (1PT～4PT)：100V； 零序电流（CT1～CT60）：1A或者5A
6、 报警输出：报警继电器触点容量为：AC220V,5A ；
7、 通讯接口:RS485、CAN可选；通讯规约MOUDBUS，TCP
订货须知
正在使用该产品的客户：河南鹤壁煤业、南充火花变电站、石晓——集中供暖、熊川——哈密海装、山西南关电厂锅炉脱硫改造等。
订货须知
1、请说明装置电源的类型：交流或直流及电压大小；
2、请说明是否需要通讯功能，若有请提供通讯接口及通讯规约；
3、请说明母线段数及选线回路数。
