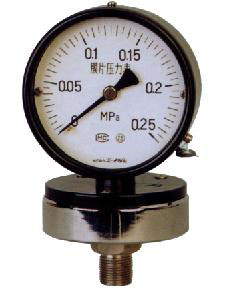

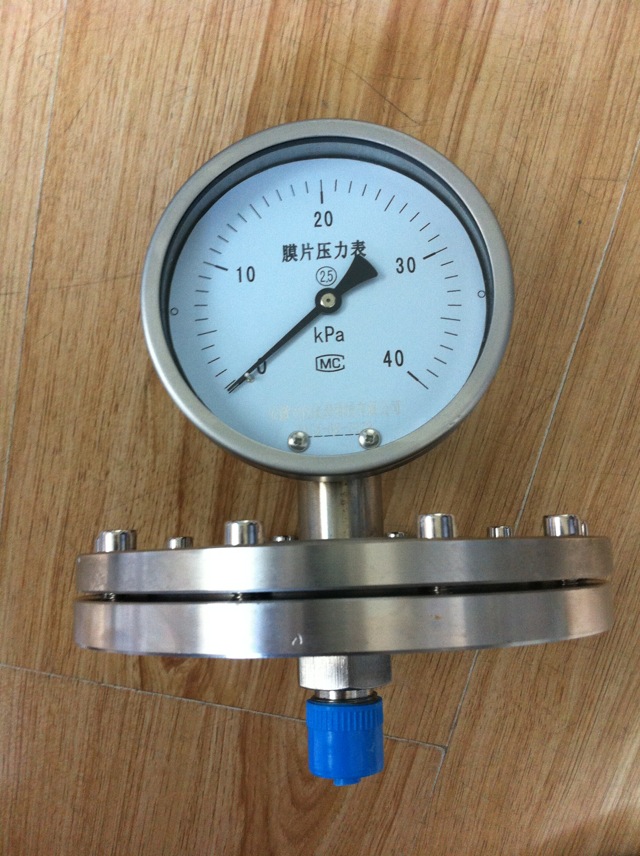

YPF系列防腐膜片式压力表 安徽压力表
YPF系列防腐膜片式压力表用于测量对钢及铜等金属不起腐蚀作用的液体，气体等各种介质的压力和负压；YPF系列防腐膜片式压力表可用于测量具有腐蚀性液体，气体等各种介质的压力和负压。
【详细说明】
1、概述
YP系列膜片式压力表用于测量对钢及铜等金属不起腐蚀作用的液体，气体等各种介质的压力和负压；YPF系列防腐膜片式压力表可用于测量具有腐蚀性液体，气体等各种介质的压力和负压。
2、结构原理
结构：膜片式压力表由膜片部件，机芯部件，指针部件及外壳连接部件四大部分组成。
原理：膜片式压力表是膜片作为仪表的强性元件，当被测介质的压力作用到膜片上，膜片产生一个位移，再经过机芯部件，指针部件的工作，使要测的 压力清楚地在刻度盘上指示出来。

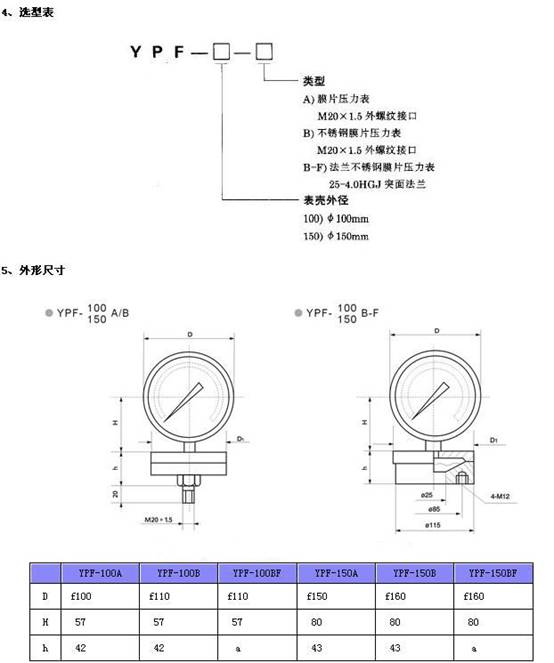

3、技术参数
○测量范围、承压部尺寸
|
型 号 |
测 量 范 围 |
承压部尺寸 D1 |
|
YPF-100A |
0~0.06;0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;0~1; 0~1.6;0~2.5;-0.1~0;-0.1~0.06;-0.1~0.15; -0.1~0.3;-0.1~0.5;-0.1~0.9;-0.1~1.5;-0.1~2.4 MPa |
Ф85 |
|
YPF-100B YPF-100B-F |
Ф115 |
|
|
YPF-150A |
Ф85 |
|
|
YPF-150B YPF-150B-F |
Ф115 |
|
|
YPF-100B YPF-100B-F |
0~1.6; 0~2.5; 0~4; 0~6; 0~10; 0~16; 0~25 0~40;-1.6~0; -2.5~0; -4~0; -6~0; -10~0 -16~0; -25~0; -40~0;-0.8~0.8; -1.2~1.2 -2~2; -3~3; -5~5; -8~8; -12~12; -20~20 KPa |
Ф160 |
|
YPF-150B YPF-150B-F |
Ф160 |
*0-40，-40-0，±20KPa规格承压部尺寸D1；为φ85
○精确度等级：2.5
○使用环境温度：-40℃～+70℃；相对湿度不大于0.04%/℃
○温度影响：使用温度偏离20±5℃时，其温度福建误差不大于0.04%/℃。
○工作位置：垂直安装。
○外壳防护等级：IP64
○导压系统及外壳等主要零件材质
|
|
导 压 系 统 |
表壳材料 |
||
|
|
膜片 |
法兰接头 |
密封垫圈 |
|
|
YPF-100A YPF-150A |
Cr15Ni7Mo (PH15-7Mo) 316L(≤25KPa) |
1Cr18Ni9 |
丁晴橡胶 |
铸铝 |
|
YPF-100B YPF-150B |
聚四氟乙烯 |
1Cr18Ni9 |
||
