一、适用范围
适用于交流50Hz或
60Hz、电压至380V，直流工作电压至220V的电路控制系统中。适用于露天，有雨雪、多尘埃侵害环境，如起重机、电动葫芦等设备的远程控制之用。产品符合GB
14048.5标准。
二、型号及含义
“A”表示带总电源开关，“无字母”表示不带总电源开关
“B”表示带起与总停开关。“K”表示带起动与急停开关
三、正常工作条件和安装条件
1、周围空气温度为：-5度到+40度，24小时内其平均值不超过+35度
2、海拔高度：不超过2000M
3、大气条件：在最高温度为+40度时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如+20度时达90%，对由于温度变化偶尔产生的凝露应采取特殊的措施。
4、污染等级：3级
5、安装类别：II类
6、无显着摇动，冲击振动和没有雨雪侵袭的地方
7、在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃
四、主要参数及技术性能
1、特性
触点电阻
小于等于50M
机械寿命
瞬动型100万次，急停自锁钮5万次，其他25次
电寿命
急停自锁钮5万次，其它50万次（以1200次/1200次小时，功率因数cos=0.4）
防护等极
IP65
触头容量
使用类型
额定工作电器Ue（V）额定工作电流le（A）
AC-15
380 2.5
220 4.5
DC-13
220 0.3
110 0.6
五、其它
1、结构与性能

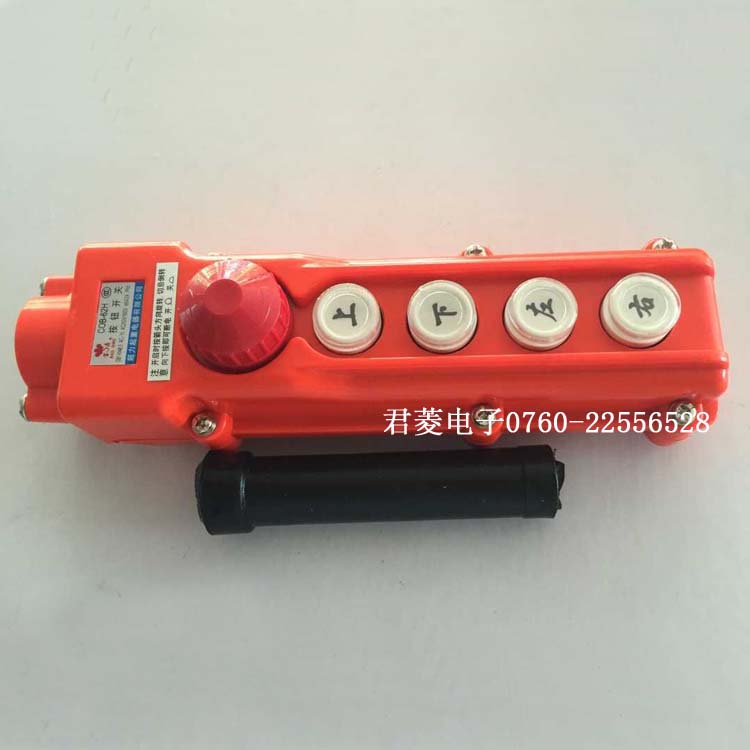

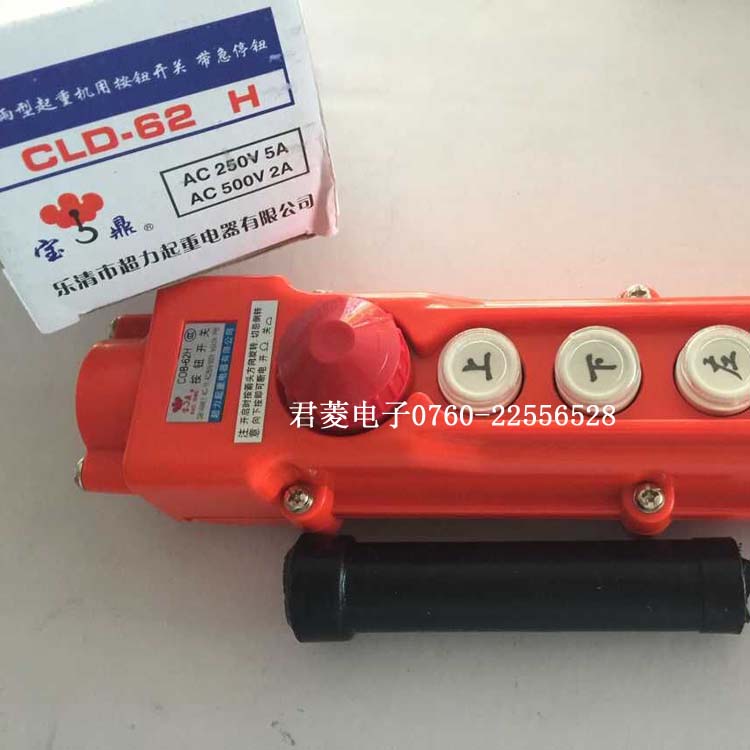

COB系列按钮采用外壳采用ABS塑料压注成型，外形美观，结构合理。产品配置橡胶电缆护套和防水密条，具有良好的防尘、防雨性能
除“起动”、“总停”按钮和电路总开关“通”、“自锁钮”按钮外，其佘按钮具有自动复位性能，并且具有正反控制机械联锁机构，不仅简化了电路，而且有效地保护电路及设备运行，为了更可靠地防止电路故障，按钮“通”和“自锁钮”钮，可将总电源切断
使用说明
拆下端盖，装入密封护套，再由螺钉将它们紧固在按钮的端面上
拆下底盖，把所有的控制线穿入密封护套后，按电气原理图逐一紧固在各按钮的接线端上
检查或测试接线是否正确，若一切正常，将引线捆扎后固定，最后把底盖重新装上。
