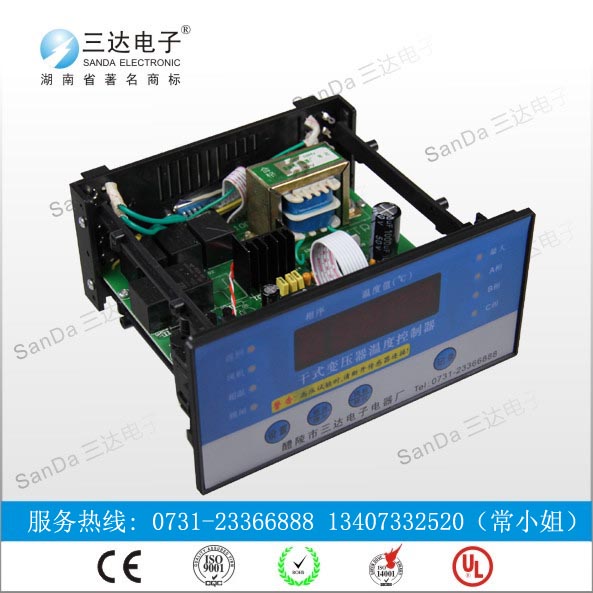

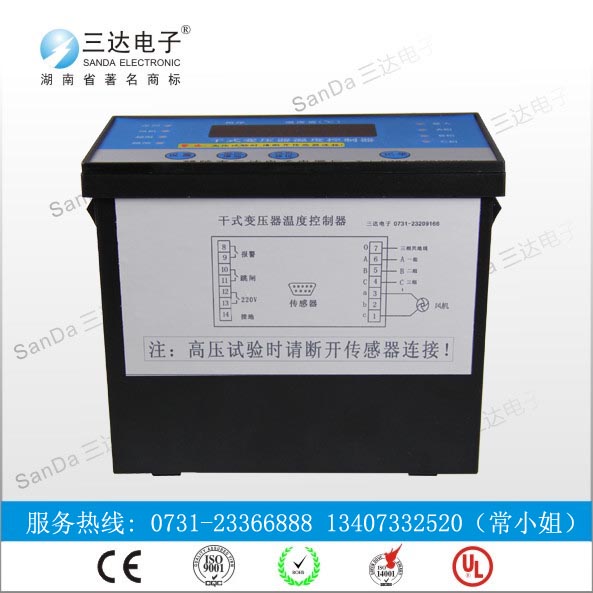

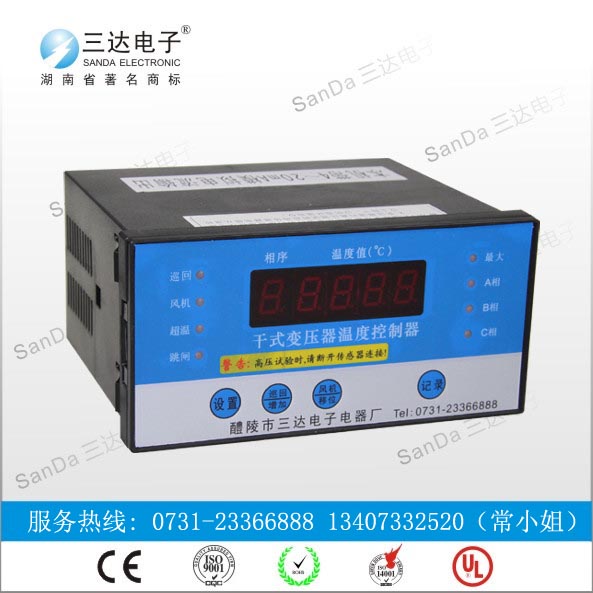

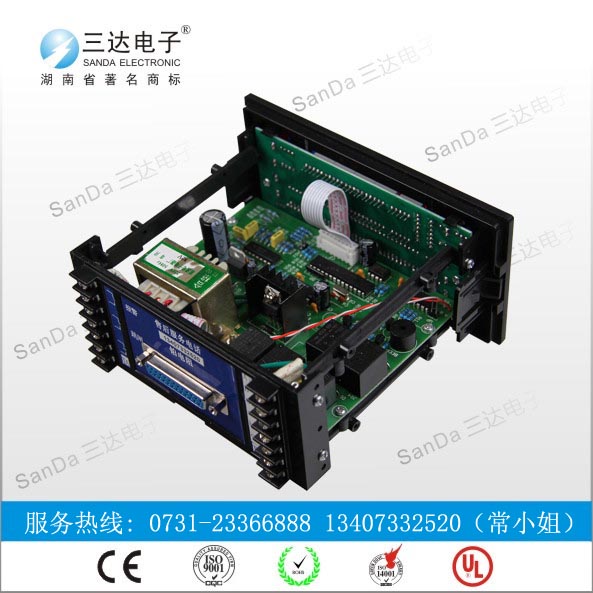

LD-B10-10E干式变压器温度控制器
株洲三达电子
一、产品概述
LD-B10-10E干式变压器温度控制器是我公司为风冷干式电力变压器可靠运行而设计的新一代多功能型电脑温度控制器。利用预埋在干式电力变压器三相绕组线包中的三只Pt100铂热电阻来检测干式电力变压器线包的温升，并根据温升自动控制冷却风机的启停、超温报警直至超高温跳闸以保证干式电力变压器的安全运行。由于采用目前先进的RISC单片计算机并结合先进的I2C存储与调整技术，根据JB/T7631标准设计而成，使得温控器具有结构简单，运行可靠，抗干扰能力极强的特点。LD-B10-10E干式变压器温度控制器还具有“黑匣子”功能，可记录停电前三个绕组包的温度及本机的工作状态。
二、LD-B10-10E功能介绍产品功能介绍
1．检测并巡回展示三相线包绕组温度或只显示三相线包绕组中温度最高的一相绕组温度。巡回显示时每相显示约8秒。
2．故障声光报警：传感器故障时相应的A、B、C相指示灯亮，机器内发出嘀嘀声并接通报警触点。显示器显示X—50.0，X表示出现故障相位。
3．风机启动和关闭功能：当三相线包绕组中有一相温度达到设定的风机启动温度值时风机自动启动，风机启动时风机指示灯亮。当三相线包绕组中没有一相温度大于设定的风机关闭度值时风机自动关闭。
4．超温报警功能：当三相线包绕组中有一相温度达到设定的超温报警温度时温控器发出声、光报警，并接通报警输出端子（平时这两个端子间是断开的，报警时就会接通），以提供一个开关信号，给远方的控制柜发出声光报警。
5．自动跳闸功能：当三组线包绕组中有一相达到设定的跳闸温度值时，温控器接通跳闸输出端子（平时两个端子间是断开的，跳闸时这两个端子口就会接通），以提供一个开关信号给远方的控制柜，启动跳闸电路。（为防止因偶然因素触发跳闸特设有约5S延时）。
6、手动启动关闭风机动能：按风机键，风机启动，再按风机键，风机关闭。如手动风机启动没有手动关闭风机，则风机启动约15分钟后自动关闭。
7．风机定时检测功能：为避免风机长时期不启动而锈蚀堵转损坏，特设有风机定时检测功能，定时启动时间可设定，范围为0-199小时，到设定值时温控器自动检测一次启动风机约2分钟，输入000时则取消该功能。
8．控制功能自检：可模拟输入温度信号而使温控器作相应的控制。
9．“黑匣子”功能：可记录温控器断电的三相线包绕组温度，以及本机的工作状态。
10．所有温度的设置均可通过面板上的轻触键直接设置。为防止闲杂人员设置，温控器设有密码，只有
密码输入正确才能设置，否则只能查看而不能设置
三、注意事项
1．使用前请仔细阅读说明书。
2．整机在固定板上安装好后，连接好有关引线，在确定无误的情况下及变压器可靠运行后方可送电运行。
3．传感器控头请勿用打火机烧烤（火焰温度在800℃左右）。
4．本温控器系最新设计，可长期可靠运行而不需任何特别维护。但请避免长期接触强腐蚀性气体引起器件腐蚀而影响温控器性能。
5．温控器属精密仪表，请用户妥善保管和放置，如确有问题，请用户保修卡寄回本公司，公司将有专人负责处理，谢谢合作。同时感谢您使用本公司产品，不足之处敬请您提出富贵意见，以便我们以后的工作做得更好。
