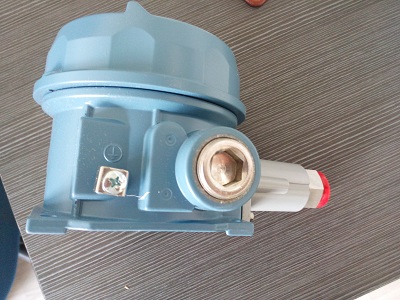

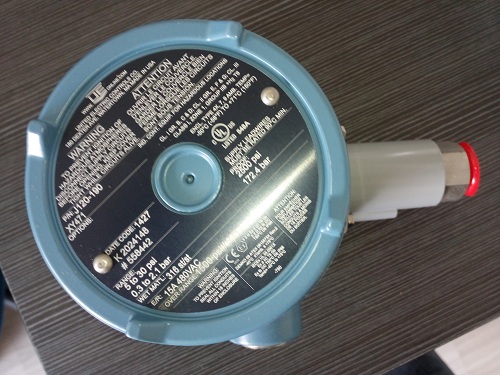

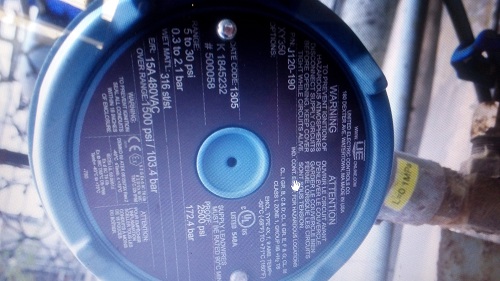

锅炉用美国UE压力控制器J120-193

锅炉用美国UE压力控制器J120-193

济南永拓安防器材有限公司【座机：0531-68656331；手机：13188871800,祝经理】

在选择工业用压力、差压或温度开关时，经常要考

虑其安全性能，以保护设备和人员的安全性。120

系列产品满足了UL、CSA、ATEX 等标准，并能符合

多个国家地区的认证要求，可用于爆炸区域及含有

强腐蚀气体环境中，对设备和人员安全给予保护。

120 系列可以提供不同的压力，差压，真空和温度

范围，同样可以提供不同的连接方式，各种不同的

材料以及感压元件类型，正是由于这种灵活的选择

方式使的120 系列可广泛应用于各种场所，如化

工,石化,炼油,油田,钻井平台,输油管线以及制药

等各种工业过程。

性能特点

● 符合各类标准认证要求， 包括

cULus, ATEX & IECEx

● 可选符合俄罗斯、乌克兰以及中国

的标准认证要求

● 有参考刻度的内部调整及有防误操

作盒盖的外部调整

● 可调旋钮的盖锁

● SPDT、DPDT 或双SPDT 输出

● 多种传感器材质可选

● 对于强腐蚀场所可选用哈氏合金，

蒙乃尔材料

● 大范围可调死区型号

● 易冲洗式传感元件

● 热追踪温度型号

● 大部分的产品可快速供货

技术参数

储存温度 -65 to 160℉(-54～71℃)

环境温度 -58 to 160℉(-50 to 71℃)；36-39 型，520-525 型，540-548 型，701-705 型，15834-15839：

0 to160℉(-17 to71℃)；820E 型，822E 型：-40 to160℉(-40 to71℃) 环境温度每

变化50℉(28℃)，设定点典型漂移值小于全量程的1% ；E121 和E122 型，漂移值小于2%

设定点重复性 温度开关型号B、C 和F：为可调范围的±1%

型号E：为可调范围的±2%

压力型号126-164，S126B-S164B，171-174，270-274，358-376，520-535，540-543，560-564，

701-705，15622，15834-15839：为可调范围的±1%；型号450-559：为可调范围的±0.5%；

型号36-39，183-194，483-494，544-548，565-567，612-680，15875：为可调范围的±1.5%

抗冲击 经10 毫秒、15G 冲击实验后，可重现设定点

抗振动 经2.5G、5—500Hz 振动实验后，可重现设定点

外壳 铝合金压铸壳体（Max.0.4%铜）；环氧树脂涂层；垫圈密封；前标为J，G，F 的开关具有内

部设定点锁定功能；前标为B、H、E 的型号则带有防误操作气密铝制刻度盘盒盖；铝合金

铭牌

外壳等级 外壳等级为4X。 Class I, Division 1的开关外壳等级为7；ClassII, Division 1开关外

壳等级为9。IP66。

开关输出 一个或两个单刀双掷（SPDT）输出；双开关可在调整范围内进行100%分别设定；除了822E

这种型号，它的2号开关只可以设定在1号开关下25％范围内。开关可接成“常开型”或“常

闭型”。现在可选H122P型为两个单刀双掷（SPDT）密封开关。H122P可以适用于二个SPDT全

密封开关。

触点电气额定值 15A 125/250/480 VAC（标准）除了型号J120-15622，15834-15839，H121-15875为：20A

125/250/480 VAC；H122P；11A 125/250 VAC；B121-13272，B122-13322，E121-13273，

E122-13321;22A480 VAC。电器开关用于直流电源，触点容量将会变小。

参考刻度 B，E 和H 型：外部参考刻度；刻度会随范围大小而改变（详见选型表）

重量 3—8 磅；（因型号而异）

电器接口 H,B,E 型有一个3/4”NPT；J,C,F,820E,822E 型有两个3/4”NPT E/C；标准接线端子

压力接口 S126B—S164B，171-194，483-494，520-535 等型号的接口为1/2"NPTF；560-564 型为2 英

寸园盘卫生等级连接；565-567 型为1.5 英寸园盘卫生等级连接；540-548 为1/8"NPT,其它

型号为1/4"NPTF

温度组件 温包及毛细管：标准6 英尺，304 不锈钢材质；除了E121-13273 和E122-13321 为10 英尺。

插入杆，镀镍黄铜（标准）；可选316L 不锈钢材质，除了B121-13272 和B122-13322 为不

锈钢。填充，1BS 型：充填溶剂；2BS-8BS：充填无毒油

温度死区 F120,820E,822E型：典型值为1%；B、C、E-121和122、型：在实验室条件下，典型值为设

定点范围的2%

压力死区 参阅第5～14 页的独立选型表

差压指示

(选项M210)

H121K 及H122K 型差压开关带差压指示（选项M210）；50%量程时大约精度为1.5%，在端点

两侧时为3%；指示窗是柔性玻璃材质；指示器可以进行现场调节，其精度为设定点范围的

1%

温度指示 820E 型，822E 型，指示精度为全量程的1%
