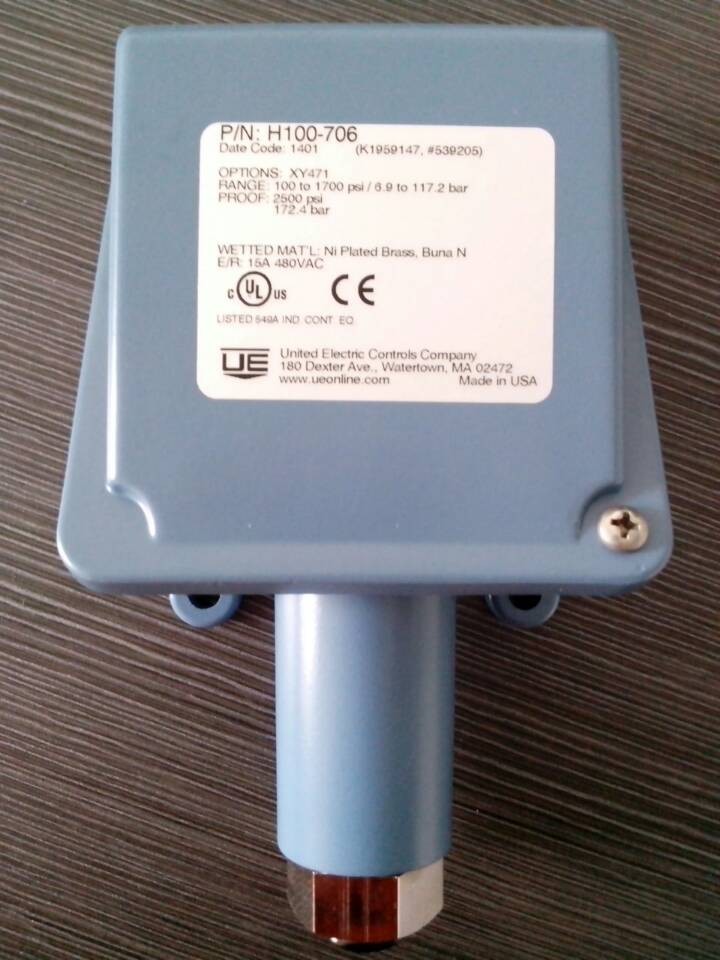

美国UE开关 400系列

概要

400 系列压力,差压及温度开关是一种多用处的的

系列开关，特别适用于需要多点输出和控制时。双

点和3 点设定提供多点的输出，可用于报警和关

断，预警和报警，高/低限和液位控制功能。

全天候系列开关有多种微动开关和多种过程接口

的选择，使得400 系列开关可以满足各种不同的需

求。

由于其自身的特性，400 系列广泛应用于保护与控

制，工业过程装置及泵，气轮机，压缩机，纸浆和

造纸，水及污水处理等行业。

性能特点

● 满足UL list 和 cUL 认证以及FM 标准

● 符合CE。

● 可选ATEX 或GOST 本安标准。

● 在全量程范围内可以1、2 或3 点输出。

● 有多种传感元件形式可选。

● 多种型号可快速供货。

技术参数

存储温度 -65 to 160℉(-54—71℃)

环境温度 -40 to 160℉(-40 to 71℃)；环境温度每变化50℉(28℃)，设定点典型漂移值小于全

量程的1%

设定点重复性 温度开关：为可调范围的±2%；

压力开关：126-376，520-535,540-547,570-572，S126-S164B 型：为可调范围的±2%；

440-457，550-559 型：为可调范围的±1%；610-614 型为可调范围的±3%

抗冲击 经10 毫秒、15G 冲击实验后，可重现设定点

抗振动 经2.5G、5—500Hz 振动实验后，可重现设定点

外壳 压铸铝合金压铸壳体；环氧树脂涂层；垫圈密封；卡紧螺丝。

外壳等级 符合NEMA 4X 要求。

开关输出 一个、两个或三个单刀双掷（SPDT）输出；可在调整范围内进行100%分别设定；521-524，

531-534 型：50%；520，525，530，535，570-572 型：30%；开关可接成“常开型”或

“常闭型”

触点电气额定值 15A，125/250/480VAC，电器开关用于直流电源，触点容量将会变小。

重量 3—7.5 磅；（因型号而异）

电器接口 1 个3/4"NPT,两个7/8"直径的敲出孔

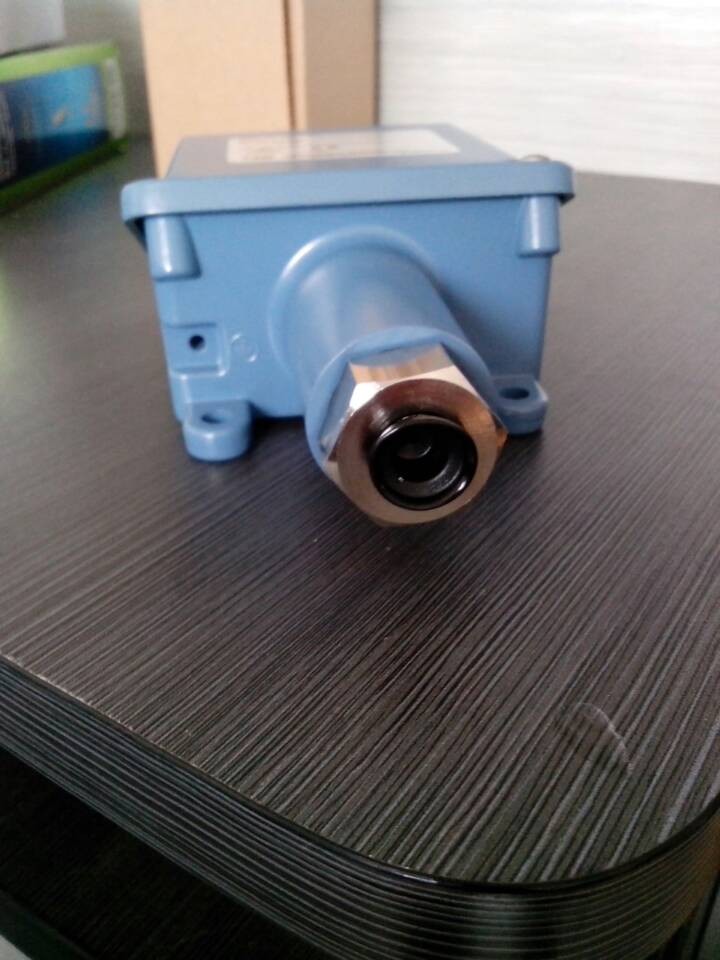

压力接口 所有型号都是1/4"NPTF 接口，除了S126B-S164B 型，520-535 型是：1/2"NPFT；540-547

型是：1/8"NPTF

温度组件 E 系列采用F 系列同样的组件，但是由于采用参考刻度使量程范围受到限制。

温包和毛细管：6 英尺长，304 不锈钢。

直插式：120 和121 型：镀镍黄铜，也可选316L 不锈钢。

填充 1BS 型：充填溶剂；2BS-8BS：充填无毒油

温度死区 在实验室条件下，F 系列为全范围内1%，E、B & C 系列为2%

差压指示器 适用于J400K，J402K 的147-S157B 型；

50%量程时大约精度为1.5%，在端点两侧时为3%；指示窗是柔性玻璃材质；指示器可以

进行现场调节，其精度为设定点范围的1%。

应用

三重认证（UL，cUL 和ATEX 认证）意味着12系列符合危险区域内的关键应用的苛刻要求。此外，12 系列的双层密封符合ANSI/ISA12.27.01，双层密封保证了易燃或可燃液体与电气及外界的绝对隔离。它可在空间狭小的区域安装使用。所有的接液部分金属部件为316 不锈钢并符合NACE MR -0175，4X 的防护等级保证了其在长期在恶劣环境的使用性能 。

技术

在12系列内部是一个盘形弹簧组件。这个弹簧是一个小的锥形垫圈，通过它

来传递压力到1或5安培的全密封的微动开关上。它的'快动'提供了快速的明

确接触传递。该盘形弹簧在施压时快速启动，而当泄压时快速复位

优点：

● 设定点稳定：这种开关适合于有挑战性的环境使用，如振动和温度变化的

环境条件。此外，最小的可动部件降低了传感器的疲劳，从而增加了它的

使用寿命和准确性。

● 耐振动：电气开关的背压有助于减少触点的频繁动作。

● 体积小：盘形弹簧的外观简单，但能在一个相对较小的弯曲下传递一个较

大的的负荷，造就了它的紧凑的设计。

● 死区：为了尽量减小死区，设定点尽可能选择在可调压力范围的高端。

规范

储藏温度 -58° to203°F(-50 to95°C)

操作环境温度 -58 to203°F(-50 to95°C). 环境温度变化50华氏度，设定点漂移小

于可调范围的 1%

温度开关 环境温度变化(28°C) 对于毛细管长度为25-50’英尺的温度开关只有轻微

的影响,详细的请和工厂联系.

介质温度 压力开关：

传感器类型2，7，9：-50至400 ° F（-45至204 ° C）

传感器类型3，4，8：-20至200 ° F（-28到93 ° C）

传感器类型5，6：0至320 ° F（-18至160℃）

传感器类型P：0至200 ° F（-18到93 ° C），

选择氟橡胶膜片20至250华氏度（-7到121 ° C）

差压开关：

传感器类型K：0到180华氏度（-18至82℃）;

选择氟橡胶膜片20至250华氏度（-7到121 ° C）

温度开关：见选型表。

设定点重复性 温度开关:可调量程范围的 ±1%

压力开关：传感器类型2，可调量程范围的±1.5％

传感器类型3-9：可调量程范围的 ±1%

差压开关：K1至K3的：可调量程范围的 ±1%，K4组到K6型：可调量程范围

的 ±1.5％

冲击 差压开关和温度开关:15 G’s, 10 毫秒

压力开关：:75 G’s, 10 毫秒

震动 差压开关和温度开关:2.5 G’s, 10-2000 Hz.

压力开关:15 G’s, 10-2000 Hz

外壳材质 316 不锈钢

外壳防护 符合 4X

防爆与防护等级 满足1区和2区防爆要求

防护等级为IP66

开关输出 Code S: 一个SPDT, 全密封开关.

Code D: 两个 SPDT 作为DPDT , 全密封开关

触点电气额定值 Code H:5 A, 125/250 VAC,5 A/28 VDC 电阻性和3 A/28 VDC 电感性。

银触点

Code L:1 A/ 125 VAC,1 A/28VDC电阻性和3 A/28 VDC 电感性。

金触点

电气接口 Code N: 1/2" NPT (阳螺纹)带72"甩线

压力接口 Code M: M20公制螺纹, 72"甩线

选择 M515, 4端子

(DIN 43650 Form A) 只适合SPDT(此选项不能满足 Div. 1 or 2, 或ATEX 的

要求)

重量 温度开关：约1磅14盎司（0,85公斤）

压力开关：约12盎司（0.34公斤）

差压开关：约3磅（1.4公斤）

温度开关附件 无毒油填充;6 英尺304 不锈钢毛细管，其他长度可选择

温度开关死区 在实验室条件通常为2％的范围内

压力差压开关接口 1/2" NPT (母螺纹) or 1/4" NPT (母螺纹).

差压开关: 1/8" NPT (母螺纹)

可选择其他连接尺寸，参看11页

安装 压力开关：可以是管道安装或托架安装（选用62169-13）

差压开关：应安装使用托架安装

温度开关：62169-13应指定用于新的安装]\
