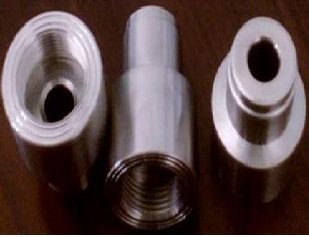

热电偶安装450角凸台|热电阻安装450角凸台概述
温度传感器凸台焊接于设备或管道上，用于安装带固定螺纹的热电偶、热电阻和双金属温度计，通常用在较高温度或不超过6.3MPa压力的工况环境中。
热电偶安装450角凸台|热电阻安装450角凸台
| 450角凸台型号 | 尺 寸 mm | ||||||
| D | D1 | D2 | D3 | D4 | a | H | |
| GT01B（最常用） | M27×2 | Ф43 | Ф47 | Ф28 | Ф18 | 30 | 150 |
| GT02B（最常用） | M33×2 | Ф51 | Ф55 | Ф36 | Ф24 | 30 | 150 |
| GT03B | G1/2" | Ф35 | Ф39 | Ф27 | Ф16 | 30 | 90 150 |
| GT04B | G3/4" | Ф43 | Ф47 | Ф31 | Ф20 | 35 | 90 150 |
| GT05B | G1" | Ф51 | Ф55 | Ф41 | Ф30 | 40 | 90 150 |
热电偶安装直型凸台|热电阻安装直型凸台
| 直形凸台型号 | 尺 寸 mm | |||||||
| D | D1 | D2 | D3 | D4 | D5 | a | H | |
| GT01A | M12×1.5 | Ф28 | Ф32 | Ф12 | Ф7 | Ф18 | 27 | 60 120 |
| GT04A （最常用） | M27×2 | Ф43 | Ф47 | Ф22 | Ф17 | Ф28 | 32 | 60 120 |
| GT05A（最常用） | M33×2 | Ф51 | Ф55 | Ф30 | Ф21 | Ф36 | 34 | 60 120 |
| GT06A | G1/2" | Ф35 | Ф39 | Ф21 | Ф16 | Ф27 | 35 | 60 120 |
| GT07A | G3/4" | Ф43 | Ф43 | Ф25 | Ф20 | Ф31 | 40 | 60 120 |
| GT08A | G1" | Ф51 | Ф55 | Ф35 | Ф30 | Ф41 | 45 | 60 120 |
双金属温度计安装450凸台
| 双金属温度计安装450凸台型号 | 尺 寸 mm | ||||||
| D | D1 | D2 | D3 | D4 | a | H | |
| GT06B | M27×2 | Ф43 | Ф47 | Ф28 | Ф14 | 20 | 110 |
| 双金属温度计安装直形凸台型号 | 尺 寸 mm | |||||||
| D | D1 | D2 | D3 | D4 | D5 | a | H | |
| GT02A | M16×1.5 | Ф32 | Ф36 | Ф14 | Ф7 | Ф18 | 27 | 60 120 |
| GT03A | M20×1.5 | Ф36 | Ф40 | Ф14 | Ф7 | Ф18 | 27 | 60 120 |
|
直型凸台 |
450角凸台 |
|
|
|
|
凸台垂直管道安装方法 |
凸台弯曲管道安装方法 |
|
|
|
|
凸台倾斜管道安装方法 |
凸台垂直管道安装方法 |
|
|
|
