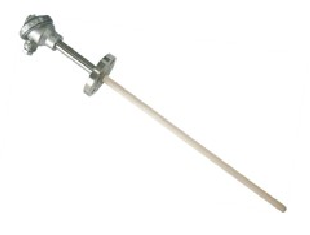

防腐热电偶WRN2-230-F双支K型
产品介绍:
在某些特殊场合，如化工厂、冶炼厂、火电厂等，必须采用特殊材料及结构的热电偶。
本厂自90年以来开发了耐腐耐磨型热电偶产品，经用户使用，效果理想。耐磨型涂层目前有三种，其材料硬度HRC58-62,测温范围0-600℃、0-800℃（A）、0-1000℃（B）；耐腐型涂层具有良好的防腐性能，除了熔融金属锂、钾、钠、氢氟酸、三氟化氯、三氟化氧高流速的液氟外，它几乎柯抵抗它所有的化学介质，在0-250℃范围内长期使用。若固定螺纹要做成耐腐结构，则该螺纹不能在压力环境下工作。
钛合金管能耐海水，各种氯化物和次氯酸盐，湿氯和氧化性酸（包括发烟硝酸）碱等腐蚀，不耐较纯的还原性酸（硫酸、盐酸）的腐蚀，钛合金管测温范围在500℃以下,本产品仍符合JB/T9238-1999和JB/T8622-1997。
□主要技术指标
·耐腐型
|
名称 |
分度号 |
测温范围（℃） |
允许偏差△t(℃) |
|
镍铬-镍硅热电偶 |
K |
具体见规格表 |
±2.5℃或 ±0.0075∣t∣ |
|
镍铬-康铜热电偶 |
E |
·耐磨型
|
名称 |
分度号 |
测温范围（℃） |
允许偏差△t(℃) |
|
镍铬-镍硅热电偶 |
K |
0~600 |
±2.5℃或 ±0.0075∣t∣ |
|
镍铬-康铜热电偶 |
E |
其它技术指标均符合JB/T9238-1999工业热电偶技术条件和JB/T8622-1997技术条件。
□种类和规格
耐腐型热电偶
|
型号 |
分度号 |
涂层 |
测温范围℃ |
保护管直径d |
规格 |
|
WRN-130-F WRN-230-F WRN-330-F WRN-430-F |
K |
F |
0~250 |
16+2 |
300×150 350×200 400×250 450×300 550×400 650×500 900×750 1150×1000 1650×1500 |
|
WRN2-130-F WRN2-230-F WRN2-330-F WRN2-430-F |
TC |
0~250 |
|||
|
WRE-130-F WRE-230-F WRE-330-F WRE-430-F |
E |
||||
|
WRE2-130-F WRE2-230-F WRE2-330-F WRE2-430-F |
T |
0~500 |
16 |
耐腐型热电偶
|
型号 |
分度号 |
涂层 |
测温范围℃ |
保护管直径d |
规格 |
|
WRN-130(*) WRN-230(*) WRN-330(*) WRN-430(*) |
K |
Ni60 |
0~600 |
16+1.5 |
300×150 350×200 400×250 450×300 550×400 650×500 900×750 1150×1000 1650×1500 2150×2000 |
|
WRNN2-130(*) WRNN2-230(*) WRNN2-330(*) WRNN2-430(*) |
|||||
|
WREN-130 WREN-230 WREN-330 WREN-430 |
E |
||||
|
WREN2-130 WREN2-230 WREN2-330 WREN2-430 |
|||||
|
WRNN-530(*) |
K |
500×500 750×750 |
|||
|
WRNN2-530(*) |
|||||
|
WREN-530 |
E |
||||
|
WREN2-530 |
|||||
|
WRNN-631(*) |
K |
d+1.5 |
225×75 250×100 300×150 350×200 400×250 |
||
|
WRNN2-631(*) |
|||||
|
WREN-631 |
E |
||||
|
WREN2-631 |
注：加*涂层和测温范围参考下表
耐磨型热电偶
|
（*） |
涂层 |
测量范围℃ |
|
B |
WG1 |
0~800℃ |
|
C |
WG2 |
0~1000℃ |
