选型举例1：WRP-13010-1000
S型热电偶，无固定装置，外径为Ф16mm，热电偶保护管为单层高铝管，防水型接线盒，长度1000mm，II级
选型举例2：WRP-13110-1000
S型热电偶，无固定装置，热电偶直径为Ф25mm，热电偶保护管为双层高铝管，防水型接线盒，长度1000mm，II级
选型举例3：WRP2-13010-1100
S型双支热电偶，热电偶外径为Ф16mm，热电偶保护管为单层高铝管，防水型接线盒，长度1000mm，II级
温度测量范围和允许误差
| 热电偶类别 | 代号 | 分度号 | 测量范围℃ | 允许偏差△t ℃ |
| 铂铑30—铂铑6 | WRR | B | 0～800 | ±1.5℃或±0.25%t |
| 铂铑10—铂 | WRP | S | 0～1600 | ±1.5℃或±0.25%t |
| 镍铬－镍硅 | WRN | K | 0～1300 | ±2.5℃或±0.75%t |
| 镍铬－铜镍 | WRE | E | 0～800 | ±2.5℃或±0.75%t |
S型热电偶热响应时间
在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用t0.5表示
□型号表示
WR□－□□□
| W | 温度仪表 |
| R | 热电偶 |
| □热电偶材料 | R）铂铑30－铂铑6 |
| P）铂铑10－铂 | |
| N）镍铬－镍硅 | |
| E）镍铬－铜镍 （镍铬－康铜） | |
| □安装固定形式 | 1）无固定式装置式 |
| 2）固定螺纹式 | |
| 3）活动式法兰 | |
| 4）固定法兰式 | |
| 5）活动法兰角尺形式 | |
| 6）固定螺纹锥形 保护管式 | |
| □ 接线盒形式 | 2）防溅式 |
| 3）防水式 | |
| 4）隔爆式 | |
| □设计序号 | 0）?16mm保护管 |
| 1）?25mm保护管（双层套管） | |
| 2）?16mm高铝质管（单层套管） | |
| 3）?20mm高铝质管 |
热电偶公称压力
一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法、置入深度以及被测介质的流速和种类等有关。热电偶最小置入深度
应不小于其保护管外径的8～10倍（特殊产品例外）。
热电偶绝缘电阻（常温）
常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15～35℃，相对湿度45%，大气压力86～106kPa。 a.对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100MΩ。M。
即Rr.L≥100 MΩ。M L＞1m 式中：Rr－热电偶的长度，m b.对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100 MΩ
上限温度绝缘电阻
热电偶的上限温度绝缘电阻应不小于下表现定：
| 上限温度tm℃ | 试验温度t℃ | 电阻值MΩ |
| 100≤tm＜300 | t=tm | 10 |
| 300≤tm＜500 | t=tm | 2 |
| 500≤tm＜850 | t=tm | 0.5 |
| 850≤tm＜1000 | t=tm | 0.08 |
| 1000≤tm＜1300 | t=tm | 0.02 |
| tm＞1300 | t=1300 | 0.02 |
铂铑10－铂选型举例4：WRP-23010-M27×2-1000/850
S型热电偶，M27×2螺纹安装，热电偶直径为Ф16mm，热电偶保护管为单层高铝管，防水型接线盒，总长度1000mm
热电偶插入长度850mm

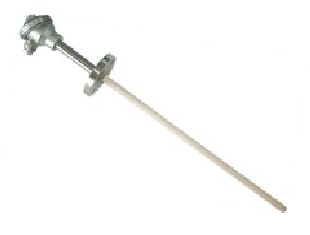

选型举例5：WRP-43010-DN80 PNI.6/1Cr18Ni9Ti-1000/850
S型热电偶，法兰安装（法兰为DN80 PN1.6，不锈钢法兰），外径为Ф16mm高铝管，防水型接线盒，总长度1000mm
插入深度为850mm，II级
