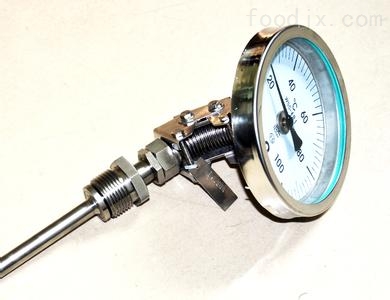

1、WSS-481双金属温度计应用
万轴向型双金属温度计可配合各式安装套管，满足不同压力等级要求。可以直接测量各种生产过程中的-80-+500℃范围内液体、蒸汽和气体介质以及固体表面测温。
2、WSS-481双金属温度计主要技术参数
标度盘公称直径：100
WSS-481双金属温度计精度等级：1.0、1.5
双金属温度计連接尺寸：M20x1.5、NPT1/2
热响应时间：≤40s
防护等级：IP55
3、双金属温度计外形尺寸
| 形 式 | D | A | B | E | d |
| 径向型 | 105 | 23 | 73 |
Ф8
Ф10 |
|
| 155 | 23 | 73 | |||
| 轴向型 | 65 | 50 | 110 | 34 | |
| 105 | 50 | 110 | 34 | ||
| 万向型 | 105 | 23 | 178 | 120 | |
| 155 | 23 | 178 | 120 | ||
|
电接点 轴向型 |
128 | 40 | 135 | ||
|
电接点 径向型 |
128 | 72 | 150 | 42 | |
|
电接点 万向型 |
128 | 40 | 175 | 98 |
4、双金属温度计型号及规格
| 型 号 | 测温范围 | 精度等级 | 保护管材料 | 规 格 | 公称压力 | 套管形式 |
| WSS-403S |
-80-+40 -40-+80 0-50 0-100 0-150 0-200 0-300 0-400 0-500 |
1、5 |
1Cr18Ni9Ti
304
316
316L
哈氏C-276 |
75
100
150
200
300 |
≤30MPa | 螺纹連接式 |
| WSS-503S | ||||||
| WSS-413S | ||||||
| WSS-513S | ||||||
| WSS-483S | ||||||
| WSSX-413S | ||||||
| WSSX-483S | ||||||
| WSS-403L | 150-40MPa | 法兰連接式 | ||||
| WSS-503L | ||||||
| WSS-413L | ||||||
| WSSX-503L | ||||||
| WSS-483L | ||||||
| WSS-583L | ||||||
| WSSX-403L | ||||||
| WSSX-483L |
注： 可配各式安装套管，热安装套管形式详见热安装套管
保护管其余材质根据协议订货：
打﹡表示公称压力根据法兰压力等级而订。
5、双金属温度计选型须知
型号
精度等级
测温范围
安装固定形式
热安装套管形式
插入长度
双金属温度计选型编码
| 系列号 | WSS |
|
双金属温度计 | ||||||||||
| 表盘公称直径 | -3 |
|
Φ60 | ||||||||||
| -4 |
|
Φ100 | |||||||||||
| -5 |
|
Φ150 | |||||||||||
| 表盘形式 | 0 |
|
轴向（直型） | ||||||||||
| 1 |
|
径向（角型） | |||||||||||
| 2 |
|
135°向（钝角型） | |||||||||||
| 8 |
|
万向（可调角型） | |||||||||||
| 安装固定形式 | 0 |
|
无固定装置 | ||||||||||
| 1 |
|
可动外螺纹 | |||||||||||
| 2 |
|
可动内螺纹 | |||||||||||
| 3 |
|
固定螺纹 | |||||||||||
| 4 |
|
固定法兰 | |||||||||||
| 5 |
|
卡套螺纹 | |||||||||||
| 6 |
|
卡套法兰 | |||||||||||
| 保护形式 | - |
|
普通型 | ||||||||||
| W |
|
防护型 | |||||||||||
| F |
|
防腐型 | |||||||||||
双金属温度计型号及规格 WSS-481双金属温度计，
双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出所应的温度值。
轴向型双金属温度计，径向型双金属温度计，135°向型双金属温度计，万向型双金属温度计，电接点双金属温度计，隔爆双金属温度计，带电偶远传双金属温度计，带热电阻远传双金属温度计，耐震双金属温度计，耐震电接点双金属温度计，热套式双金属温度计及特种双金属温度计系列（特种温度计可以根据客户样品或图纸生产），型号有WSS WSSX WSSX-B WSSE WSSP WSSXE WSSXP 系列，双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃-+500℃范围内液体蒸汽和气体介质温度。
