| 种类 | NPN输出 | |||
| 红色LED | 蓝色LED | 绿色LED | ||

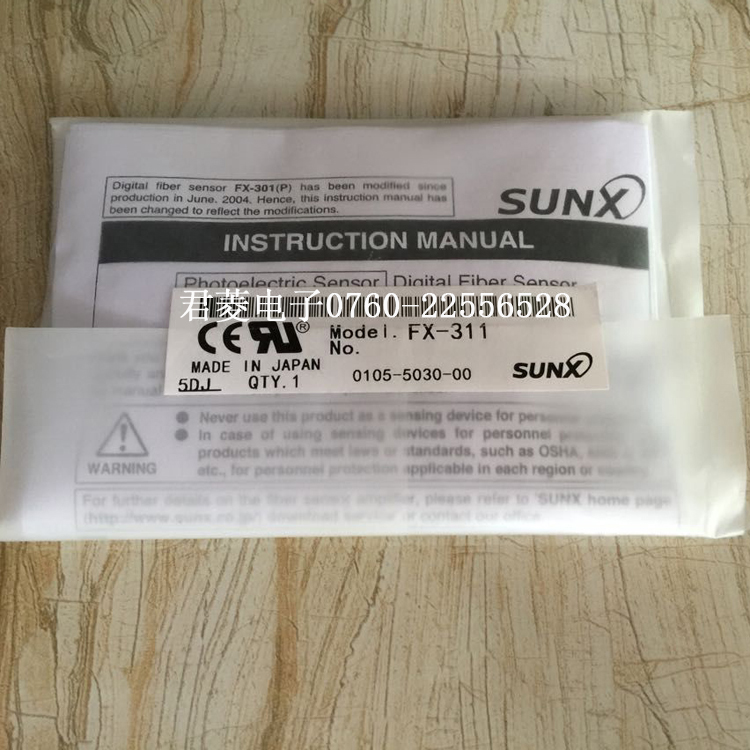

| 型号 | FX-311 | FX-311B | FX-311G | |
| 电源电压 | 12?24V DC±10% 脉动P-P10%以下 | |||
| 消耗功率 | 840mW以下(电源电压24V时，消耗电流35mA以下) | |||
| 输出 |
NPN开路集电极晶体管 ?最大流入电流：100mA(连接5台以上时为50mA) ?外加电压：30V DC以下(输出和0V之间) ?剩余电压：1.5V以下 (流入电流为100mA时，连接5台以上时为50mA) |
|||
| 输出动作 | 可用切换开关选择入光时ON/非入光时ON | |||
| 短路保护 | 配备 | |||
| 反应时间 |
<红色LED型> 250μs以下(S-D/STD)、2ms以下(LONG) 通过切换开关选择 <蓝色LED／绿色LED型> 150μs以下(FAST)、250μs以下(STD)、2ms以下(LONG) 通过切换开关选择 |
|||
| 工作状态指示灯 | 橙色LED(输出ON时亮起) | |||
| 安定指示灯 | 绿色LED(稳定入光时、稳定非入光时亮起) | |||
| 灵敏度调节器 | 带指示器(指针部分：红色背景光)的12回转调节器(注2) | |||
| 定时器功能 | 配备断开延迟定时器，可选择有效(约10ms或40ms)/或无效 | |||
| 自动防干扰功能 | 配备(最多可紧贴安装4个光纤头)(注3) | |||
|
环 境 性 能 |
使用环境温度 |
-10?+55℃(4?7台连接时：-10?+50℃、连接8?16台时：-10?+45℃) (注意不可结露、结冰)、存储时：-20?+70℃ |
||
| 使用环境湿度 | 35?85%RH、存储时：35?85%RH | |||
| 使用环境照度 | 白炽灯： 受光面照度3,000lx以下 | |||
| 耐电压 | AC1,000V 1分钟 所有电源连接端子与外壳之间(注4) | |||
| 绝缘电阻 | 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表(注4) | |||
| 耐振动 | 频率10～150Hz 双振幅0.75mm X,Y和Z方向各2小时 | |||
| 耐冲击 | 加速度98m/s2(约10G) XYZ方向各5次 | |||
| 投光元件 |
红色LED (调制式) |
蓝色LED (调制式) |
绿色LED (调制式) |
|
| 投光波峰波长 | 650nm | 470nm | 525nm | |
| 材质 | 外壳： 耐热ABS、外罩： 聚碳酸酯 | |||
| 连接方式 | 连接器连接式(注5) | |||
| 配线长度 | 0.3mm2以上的电缆全长可延长至100m | |||
| 重量 | 本体重量：约15g、包装重量：约20g | |||
(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：指针部的红色背景光在接通电源和调整灵敏度时会比通常亮度更高。
(注3)：电源接通时，防干扰设定将自动设定投光定时。
(注4)：耐电压和绝缘电阻值仅适用于放大器单件。
(注5)： 不附带单触式电缆。请务必使用另售的单触式电缆。
母电缆(3芯)：CN-73-C1(电缆长1m)、CN-73-C2(电缆长2m)、CN-73-C5(电缆长5m)
子电缆(1芯)：CN-71-C1(电缆长1m)、CN-71-C2(电缆长2m)、CN-71-C5(电缆长5m)
