详细描述：江苏南京温诺仪器设备有限公司专业销售MZ-1型垂线瞄准器，欢迎您来电025-85553583咨询MZ-1型垂线瞄准器详细信息。

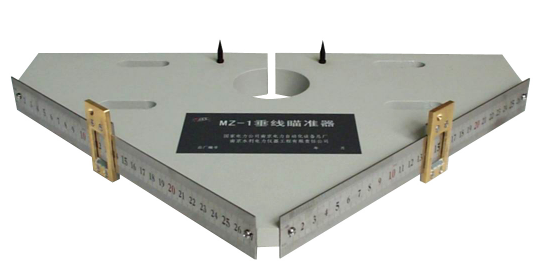

MZ-1型垂线瞄准器适用于大坝水平位移的手工测量。
|
型 号 |
测 量 范 围（mm） |
测 量 精 度（mm） |
|
|
MZ-1 |
X 向 |
50 |
0.2 |
|
Y 向 |
50 |
||
1、 打开防护罩，滑动左标尺上的瞄准器，通过瞄准孔同时瞄准垂线及右靶针，使瞄准孔、 垂线、右靶针在一条线上（以垂线挡住针尖为准）。
2、 首先读左瞄准器上0刻度处左标尺上厘米数和毫米数，再找到游标刻度（0～10）与左标尺上刻度重合的刻度线，记下重合刻度线处的游标数字（×0.1mm），两次读数相加，结果为××.×mm，记入规定表格的左标尺读数内；
3、 右标尺读数重复以上步骤。测读3次，计算平均值记入规定表格。
4、 用垂线瞄准器计算软件计算垂线的X 、Y坐标。
1、 将瞄准器水平安装在距地面1.2～1.5米的高度。左、右钢尺前需留有一米的工作空间，Y轴与坝轴线平行。安装尺寸见下图。
2、 瞄准器支架由用户根据垂线在廊道中位置自制。瞄准器可以固定在桌面支架上；也可以固定在墙体侧壁悬臂支架上。自制安装支架时尺寸不宜太大，应考虑瞄准器的自由活动。
3、 为了保证上、下游φ50mm的测量范围，仪器的坐标原点与垂线X方向的相对位置需根椐安装时的季节、坝蓄水水位以及安装仪器廊道在坝体位置等因素来决定。
4、 卸下设备周围的三个螺栓，取下防护罩，重新把设备周围的三个螺栓装上。
把瞄准器三角底座固定在支架上时，先将四只可调垫脚垫在其下并用它将底座调水平，最后紧固螺栓。
