详细描述：江苏南京温诺仪器设备有限公司专业供应BJ-1型步进式读数仪，欢迎您来电025-85553583咨询BJ-1型步进式读数仪详细信息。

一、概述

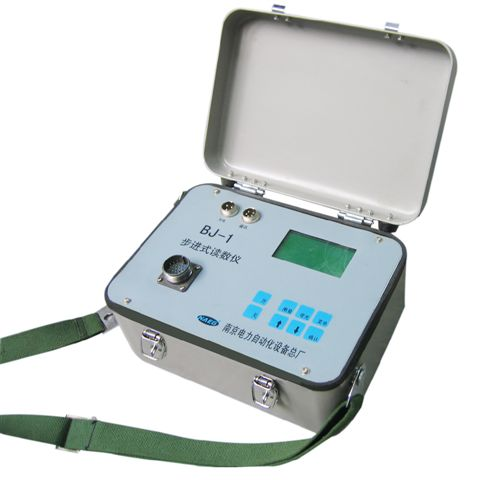

BJ-1型步进式读数仪均可实现我公司出品的全系列步进式垂线坐标仪和引张线仪的高精度测量和对步进电机的运行控制，其主要功能有：

1.  采用便携式防水结构及薄膜防水的带背光大屏幕汉显液晶面板能胜任全天候工作环境；

2.  采用菜单式人机交互操作，用户可以根据提示任意地设定读数仪的初始参数和工作状态（如被测仪器类型、测量范围等）；

3.  为提高工作效率，设定了“背光”、“测量”、“菜单”等快捷键；

4.  内置大容量（32K Bytes）的静态数据存贮器能在测量显示的同时存贮测值；

5.  配备RS-232C通讯接口，可通过微机及相关通讯软件实现：对读数仪进行远地控制、实时监测、参数下载和数据上传等功能；

6.  配备RS-485通讯接口，可建立与FWC2000型安全监测自动化系统的AMU6004测量装置之间的通讯联系（如：“叫点”测量等）；

7.  工作信息指示内容全面、准确（如：交、直流供电指示、电池欠电压指示等）；

8.  高测量精度测量；

9.  长时间（15分钟）无操作自动关机功能。

二、面板布置

1.面板平面分布图

面板平面分布图与有关标识如图1 所示

图1 BJ-1型步进式仪器读数仪面板布置图

2.接口介绍

（1）被测仪器接口

BJ-1型步进式仪器读数仪配备专用接口（如图1所示“仪器输入接口”），以便接入被测仪器，该接口采用19芯标准航空插座，该插座与我公司出品的全系列步进式垂线坐标仪和引张线仪的信号线接口正好配对，只需对接即可。

（2）通讯接口

BJ-1型步进式仪器读数仪设计有RS-232C和RS485的输出接口，在面板的对应位置有明显的标识“串行通讯”（如图1）。通过专用电缆，实现：

l         与PC机或便携机的9芯RS232相连，建立RS-232C方式的通讯链接；

l         与FWC2000型安全监测自动化系统的AMU6004测量装置的RS485接口相连，建立RS485方式的通讯链接。

（3）外接电源接口

BJ-1型步进式仪器读数仪设计有外接电源接口，该接口在面板的对应位置有明显的标识“充电”（如图1）。当外接电源对读数仪供电时，在读数仪液晶屏显示的开机菜单（如图2所示）的左上角会出现“”图标，当外接电源不供电，而由内置的备用电池供电时，在读数仪液晶屏显示的开机菜单的左上角会出现“”图标，当电池欠电压时，则出现“” 图标。外接电源接入时还同时对内置备用电池充电，充电器采用恒压方式，当电池电压充至设定电压上限时，自动关断，保护电池不被过充（一般情况下，连续充电8―12小时电池就能充满）。BJ-1型步进式仪器读数仪采用外接电源或电池供电方式测量结果不会有任何区别。

3.液晶显示器

BJ-1型步进式仪器读数仪配备了带背光大屏幕汉显液晶(128*64点阵)，具有如下优点：

l          操作界面更符合中国人的语言特点;

l          显示更多的有效信息;

l          具有背光功能，可以胜任夜间或光线微弱的工作环境。

4.键盘设置

BJ-1型步进式仪器读数仪采用具有良好手感的薄膜键盘（如图1），共设置有“开机”、“关机”、“背光”、“测量”、“菜单”、“▲”、“▼”、“确定”等按键，其中“背光”、“测量”为快捷键，主要为了体现读数仪的快速测读功能，“菜单”键实现参数设置功能，在某些特定场合，“菜单”键可以作为组合键使用。“▲”、“▼”、“确定”作为组合键使用，有关组合键的实际使用情况，下面将作详细介绍。“开机” 、“关机”、“复位”键功能下面将作详细介绍。

三、开机操作

按下面板上的“开机”按键启动BJ-1型步进式仪器读数仪开始工作，液晶屏出现开机菜单（如图2，图中所示信息“2010-03-09-Wed. 10:20:31”为可变信息，将根据操作时的实际时间值作相应的改变。）

图2 开机菜单

四、关机操作

按下面板上的“关机”按键，BJ-1型步进式仪器读数仪切断电源结束工作。此外，在下述情况下读数仪将自动关机：

1．    在电池供电状态下，若设置了“定时关机启用”状态,在超过15分钟的时间内没有键盘操作；

2．    在电池供电状态下，电池出现欠电压指示，则读数仪将在15分钟后自动关机。
