一、概述

YZY-1型水位计读数仪是压阻式水位计的专用便携式测量仪表，该仪表小巧、轻便、显示清晰，读数准确、性能稳定可靠，是现场观测的理想仪表。除用于压阻式水位计的人工监测和检查外，也可以作为自动化监测系统的备用仪表。

二、主要技术参数

1．    读数精度：0.2 %

2．    最大显示值：19999

3．    读数显示频率：2 ～ 3 / sec

4．    超量程最高位显示 “1”，其余消隐，电池不足显示 带长方框的+－符号 。

5．    自动关机功能：开机后约十五分钟自动切断电源，,连续拨动两次电源开关即可重新开始工作。

6．    液晶显示视角的选择：根据用户工作位置可在约水平到70度范围内任意扳动。

三、仪表使用

1．    将传感器电缆按仪表接线柱所标颜色夹上相应的鳄鱼夹（注意与表棒色标与传感器引出电缆颜色保持一致）。

2．    打开仪表电源，待读数稳定后即可记录读数。

3．    关闭电源。

四、维护保养

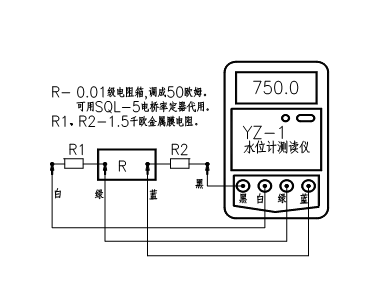

1．    仪表精度的检查：将0.01级标准电阻箱与R1、R2金属膜电阻按图1联线，仪表测量表夹按图示颜色夹好，开启电源，如仪表显示读数为750.0±3.0即表示仪表工作正常。如仪表显示读数与750.0±3.0相差较大即表示仪表工作不正常，请检查电池电压是否太低，检查测量线是否联接正确，鳄鱼夹与测线焊接处是否可靠，排除以上原因后如测值仍不正常，请送本公司修理。

图1

2．    仪表使用注意事项

（1）本仪表是专用精密电子仪器，不能承受强烈撞击，使用时要细心，要存放在清洁干燥室内。

（2）本仪表不能用兆欧表测绝缘电阻，也不能用于测量其他仪器特别是有源器件。

（3）不要打开仪表后盖，有故障请送本公司修理。

（4）仪表长期不用，请将电池取出。

（5）更换电池时必须关断电源，旋出仪表后面小后盖的螺钉，掀起小后盖向后推出（见图2），按电池极性更换电池。

图2

五、数据整理（适用于表压YZ-XX型）

1.   传感器安装管口的高程必须稳定可靠，以保证传感器安装高程不变。

2.   事先用钢尺测出安装传感器时的管内水平面高程（Ho）。

Hn= Ho +（Dn – Do ）×F×K    …… (5-1)

Hn  …… 被测水平面第n次测量高程，单位是（m）。

Ho  …… 传感器安装后第一次记录的水平面高程，单位：m，

（由钢尺测出）。

Dn  …… 传感器第n次测值读数（无量纲）。

Do  …… 传感器安装后第一次测值读数（无量纲）。

F   …… 传感器最小读数（m /1个读数）由厂家给出。

K   …… 标准水密度与埋设处水密度之比（无量纲）用户自测,一般情况下可取值为 1。

计算实例：

设：

F=0.02580m/1个读数(由厂家给出) 、K=0.997(由用户测出)

Ho=50.35m(由用户测出) 、测得Do=773.5 、测得Dn=680.3 ；

代入计算公式  (5-1)  得下式

Hn = Ho +（Dn – Do ）×F×K

   = 50.35 +（680.3 – 773.5 ）×0.02580×0.997

   = 50.35 +（-93.2 ）×0.02580×0.997

   = 50.35 – 2.397

   = 47.95 （m）

上式计算结果Hn=47.95m（米）即为传感器安装处水平面第n次测量所得高程。

六、数据整理（适用于绝对压YZ-XXA型）

1.   传感器安装管口的高程必须稳定可靠，以保证传感器安装高程不变。

2.   事先用钢尺测出安装传感器时的管内水平面高程（Ho）。

Hn= Ho +0.10197×((Dn－Do )×F－(Pn－Po))×K    …… (6-1)

Hn  …… 被测水平面第n次测量高程，量纲是米。

Ho  …… 传感器安装后第一次记录的水平面高程，单位：m（由钢尺测出）。

Dn  …… 传感器第n次测值读数（代数值，无量纲）。

Do  …… 传感器安装后第一次测值读数（代数值，无量纲）。

Pn  …… 传感器第n次测量时大气压（kPa）；大气压用气压表测量。

Po  …… 传感器安装后第一次测量时大气压（kPa）；大气压用气压表测量。

F   …… 传感器最小读数（kPa /1个读数）由厂家给出。

K   …… 标准水与测量处水密度之比（无量纲）用户自测

(该值一般情况下可取值为 1)。

0.10197  …… 常数（kPa压力的水头高,单位：mH₂O/kPa。

计算实例1（考虑大气压的变化）：

设：

F=0.253kPa/1个读数(由厂家给出) 、K=0.997(由用户测出)

Ho=50.35米((由用户测出) 、测得Po=100 、测得Do=773.5

测得Pn= 99 、测得Dn=680.3

代入计算公式  (6-1)  得下式

Hn = Ho＋0.10197×（（Dn－Do）×F－（Pn－Po））×K

= 50.35＋0.10197×(（680.3－773.5）×0.253－（99－100）)×0.997

= 50.35＋0.10197×(（－93.2）×0.253＋1)×0.997

= 50.35＋0.10197×(－22.58)×0.997

= 50.35－2.296

= 48.05（m）

上式计算结果Hn=48.05m（米）即为传感器安装处水平面第n次测量所得高程。

计算实例2（不考虑大气压的变化）：

简化计算是不考虑大气压变化的计算方法（可设Pn ＝ Po＝100kPa）

设：

F=0.253kPa/1个读数(由厂家给出) 、K=0.997(由用户测出)

Ho=50.35米((由用户测出) 、测得Do=773.5 、测得Dn=680.3

代入计算公式  (6-1)  得下式

Hn = Ho＋0.10197×((Dn－Do)×F－(Pn－Po))×K

= 50.35＋0.10197×((680.3－773.5)×0.253－(100－100))×0.997

= 50.35＋ 0.10197 ×(（－93.2 ）×0.253－0)×0.997

= 50.35 ＋ 0.10197 ×(－23.58)×0.997

= 50.35 － 2.397

= 47.95 （m）

上式计算结果Hn=47.95m（米）即为传感器安装处水平面第n次测量所得高程。
