MS-XXV型振弦式锚索测力计江苏南京温诺仪器专业供应_MS-XXV型

详细描述：江苏南京温诺仪器设备有限公司专业销售MS-XXV型振弦式锚索测力计，欢迎您来电025-85553583咨询MS-XXV型振弦式锚索测力计详细信息。

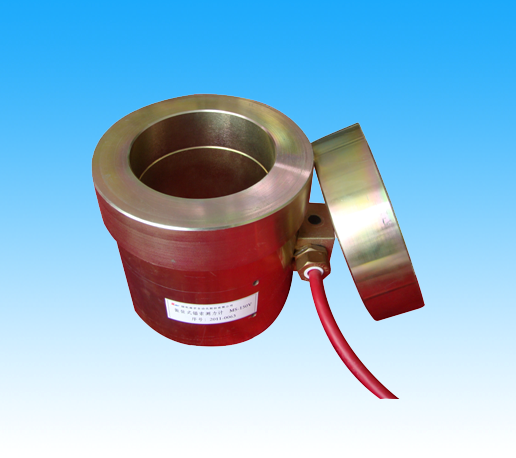

MS-xxV系列振弦式锚索测力计用于锚索、锚栓、锚杆、工程支撑及其它重型荷载的长期监测。仪器的承压元件是一个经热处理的高强度合金钢，根据量程不同分别内置3—6支高精度振弦式应变计，同时内置1支温度传感器，监测安装点的温度。仪器具有测量精度高、防水性能好、可接长电缆长的优点。

型号规格	MS-50V	MS-100V	MS-150V	MS-200V	MS-250V	MS-300V	MS-350V	MS-400V	MS-500V
仪器量程	500KN	1000KN	1500KN	2000KN	2500KN	3000KN	3500KN	4000KN	5000KN
弦数	3弦			4弦			6弦
超量程能力	150% FS
测量精度	±0.5% FS
分辨率	0.01% FS
非线性度	< 0.5% FS
测温范围	-20℃ ～ +80℃
测温精度	±0.5℃
配锚具型号	YJM15-3	YJM15-5	YJM15-9	YJM15-10	YJM15-13	YJM15-15	YJM15-18	YJM15-20	YJM15-25
穿心孔径 Φ	75mm	75mm	126mm	126mm	140mm	140mm	164mm	164mm	164mm
最大外径 Φ	132mm	132mm	172mm	172mm	194mm	194mm	240mm	240mm	240mm
最大高度	180mm	180mm	180mm	180mm	180mm	180mm	180mm	180mm	180mm
备注	标准配置与OVM锚具尺寸配套，其它规格及量程按需定制，穿心孔径、最大外径、安装孔分度圆直径、传感器总高度等结构尺寸可以按用户要求在一定范围内变更。

1. 根据设计施工要求，备齐成套仪器和电缆，用与仪器引出电缆同芯数屏蔽水工电缆接长仪器。

2. 完成预应力锚索施工准备工作后，将预应力锚索穿入仪器的承压钢筒，并将测力计安装在锚头和钢垫座之间。要求安装平整，安装过程中对仪器进行监测，使承压钢筒均匀受压。

安装示意图

3. 仪器的安装基面与锚束的中心轴线要垂直，偏差在± 1.5°以内，对于偏斜孔在孔口处采取必要的纠偏处理措施。

4. 安装完成后，即可按照预加应力施工程序进行施工，在锚索张拉和锚固全过程中进行监测，以测定预应力大小及预应力损失，确定超拉值。预加应力施工完成后，可利用测力计进行长期安全监测。

（1）仪器测量

MS-xxV系列振弦式锚索测力计每支钢弦均有频率模数F_i(频率的平方除以1000)和温度T_i两个测值，可接入振弦式读数仪或安全监测自动化系统进行测量，测量时记录仪器频率模数（或频率f_i）和温度、仪器编号、测量时间等相关信息。

（2）测值计算

频率模数：	F_i = f_i×f_i/1000	………………（1）
压力公式：	P = G ×（F₀ - F_i ）+ K×（T_i – T₀）	………………（2）

式中：

1. 用户开箱验收仪器，检查仪器数量与装箱清单是否相符，如有不符请及时与本公司联系。

2. 锚固垫板与测力承载钢筒之间不能有间隙。

3. 安装过程中需要监视仪器各支钢弦测值的变化量，使承压钢筒均匀受压，防止仪器安装偏心或不对中，如发现偏心过大，要及时调整。

4. 加载时从中间锚索开始向周围锚索逐步加载，以免仪器偏心受力或过载。在荷载稳定后测取读数，同时注意各支传感器反映的荷载是否一致。
