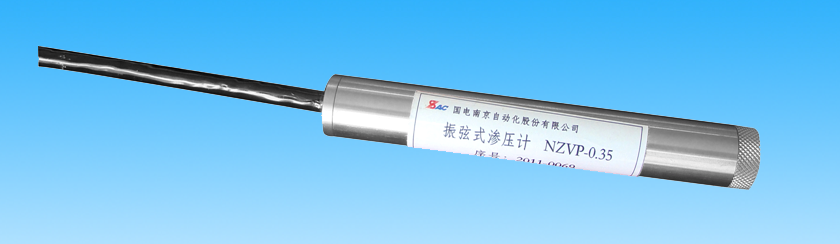

NZVP系列振弦式渗压计埋设在水工建筑物或其它岩土工程内可以长期监测孔隙水压力，安装在测压管、竖井、钻孔内可以长期测量水位，仪器采用专用通气电缆平衡大气压力，克服气压对测值的影响，内置温度传感器，可兼测安装点的温度。具有测量精度高、防水性能好、可接长电缆长的优点。
|
型号规格 |
NZVP-0.35 |
NZVP-0.50 |
NZVP-0.70 |
NZVP-1.0 |
NZVP-1.5 |
NZVP-2.0 |
|
仪器量程（MPa） |
0.35 |
0.50 |
0.70 |
1.0 |
1.5 |
2.0 |
|
测量精度（%FS） |
±0.025 |
|||||
|
分 辨 力（%FS） |
±0.1 |
|||||
|
温度测量范围（℃） |
-20 ～ +80 |
|||||
|
温度测量精度（℃） |
± 0.5 |
|||||
|
最大外径 Φ（mm） |
19 |
|||||
|
仪器长度（mm） |
131 |
|||||
渗压计（孔隙压力计）的使用场合很多，埋设安装应根据不同的使用条件进行考虑。下面介绍常用的钻孔安装方法（安装在钻孔的底部），其它场合参考进行。
1. 按照设计施工要求准备仪器和电缆，用四芯屏蔽水工电缆接长仪器，作好编号和存档工作。
2. 在渗压计需要埋设的位置钻孔，钻孔深度在仪器预定埋设位置以下150mm～300mm。用水或可降解泥浆冲洗孔壁。
3. 为防止水泥浆堵塞透水室，用铜丝布或不锈钢纱装细砂为渗压计做人工反滤层砂袋包裹，将仪器及砂袋在清水中浸泡2小时以上至其饱和待用。
4. 在孔的底部放150mm干净的细砂，用漏斗导管将孔底的砂子浸湿，轻微地拉钻头护管，使它总始终保持在砂子层上面。当砂子达到埋设仪器的深度时，将渗压计放入钻孔中。用漏斗导管在渗压计周围回填细砂，再次上拉护管，始终保持在砂层上端，直到渗压计上面至少达150mm厚的砂子。
5. 根据设计要求用膨润土密封孔，一般至少回填300mm厚膨润土，小心地把漏斗护管拉起至膨润土层上面，在密封的位置慢慢的放下碎石压实土层。向钻孔中注水，使膨润土完全与水混合阻止其从周围土中吸收水分。
6. 回填膨润土水泥砂浆将测压孔密封，表面用水泥砂浆砌牢。
7. 若一个测压孔需要安装多支渗压计，膨润土水泥砂浆应回填到其上一支仪器的底部，再按照4～6的过程安装。
8. 安装完立刻用读数仪读数，此时读数值较高，读数会随着泥浆的固化而减小。安装后的读数稳定与否取决于土壤的渗透性。根据当地的情况，安装几天后可以安装设计要求或规范进行测量。
（1）仪器测量
NZVP系列振弦式渗压计有频率模数Fi(频率的平方除以1000)和温度Ti两个测值，可接入振弦式读数仪或安全监测自动化系统进行测量，测量时记录仪器频率模数（或频率fi）和温度、仪器编号、测量时间等相关信息。
（2）测值计算
|
频率模数： |
Fi = fi ×fi /1000 |
………………（1） |
|
渗透压力： |
|
|
|
线性公式： |
P = G ×（F0 - Fi）+ K ×（Ti – T0） |
………………（2） |
|
多项式公式： |
P =（A × Fi2 + B × Fi + C） + K ×（Ti – T0） |
………………（3） |
式中：
|
|
Fi |
－ |
当前时刻测得频率模数值 |
|
|
fi |
－ |
当前时刻测得频率值 |
|
|
P |
－ |
测点水压力（MPa） |
|
|
G |
－ |
线性计算系数，见仪器出厂资料 |
|
|
K |
－ |
温度修正系数，见仪器出厂资料 |
|
|
Ti |
－ |
当前时刻测得温度值 |
|
|
T0 |
－ |
基准时刻值测得温度值 |
|
|
A |
－ |
多项式计算系数 |
|
|
B |
－ |
多项式计算系数 |
|
|
C |
－ |
多项式计算系数 |
1. 用户开箱验收仪器，检查仪器数量与装箱清单是否相符，如有不符请及时与本公司联系。
2. 为了保证仪器透水室具有良好的通透性能，不被水泥砂浆等堵塞，钻孔安装、填土或坝体安装时需要给仪器做好反滤层砂袋包裹。
3. 仪器安装前应一直浸泡在清水中，直至安装时取出。
4. 仪器通气管必须可靠连接到管口，保证其平衡大气压力的功能。
5. 测压孔口需要良好密封，仪器孔口电缆需要良好保护。
