详细描述：江苏南京温诺仪器设备有限公司专业销售MG-XXV型振弦式锚杆应力计，欢迎您来电025-85553583咨询MG-XXV型振弦式锚杆应力计详细信息。

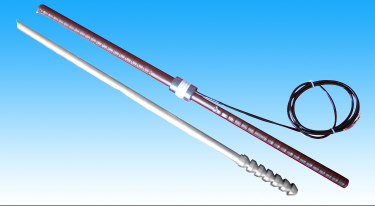

MG-xxV系列振弦式锚杆应力计用于钢筋作锚杆的应力的长期监测，内置温度传感器，可兼测埋设点的温度。具有测量精度高、防水性能好、可接长电缆长的优点。

锚杆应力计与钢筋的连接可采用焊接或螺纹接头连接。用于监测锚杆轴向力时需将锚杆应力计、钢筋和锚头连成一体，埋设在需要加固的基岩、边坡及地下结构洞壁的钻孔中，若同时进行预应力加固的锚杆还需要为锚杆准备预加应力的张拉端头和锚固板等配套件。

1. 根据设计施工要求，备齐成套仪器和电缆，用四芯屏蔽水工电缆接长仪器。

2．对于单测点的锚杆，宜在埋设前将仪器连接到钢筋上，锚杆应力计与锚杆轴心必须对正重合。如采用焊接方法连接，焊接时及焊接后，应在仪器部位浇水冷却，使仪器温度不超过60℃，不得在焊缝处浇水，以免影响焊接强度。

3. 螺纹接头连接时，使用管钳等工具将仪器螺纹接头与被测钢筋拧紧，在安装仪器另一头时避免扭转仪器，以免损坏。

4. 在已焊接锚杆应力计的监测锚杆上安装排气管，接上仪表监测仪器是否合格。

5. 检查钻孔直径和孔深，进行清洗，将组装检测合格后的监测锚杆送入钻孔内，引出电缆和排气管，插入灌浆管，用水泥砂浆封闭孔口，直至注浆密实、孔口注满。

6. 将电缆牵引至监测站，按照设计要求定期监测。

（1）仪器测量

MG-xxV系列振弦式锚杆应力计有频率模数F_i(频率的平方除以1000)和温度T_i两个测值，可接入振弦式读数仪或安全监测自动化系统进行测量，测量时记录仪器频率模数（或频率f_i）和温度、仪器编号、测量时间等相关信息。

（2）测值计算

式中：

1. 用户开箱验收仪器，检查仪器数量与装箱清单是否相符，如有不符请及时与本公司联系。

2. 对仪器进行全面检查的方法和标准可参照DL/T 1136-2009《钢弦式钢筋应力计》标准执行。

3. 焊接过程应小心以确保仪器中心部分不会变得过热，因为线圈和保护层的环氧树脂可能会融化，焊接强度不低于锚杆强度。

4. 在焊接过程中不要损坏或点燃电缆，特别注意的是电缆头的金属线头不要搭接在待焊钢筋网上，以防止焊接时形成回路电弧火花，损坏仪器。

5. 焊接完后，仪器电缆应沿着钢筋走线，用尼龙扎带每隔1m 绑扎，避免用金属绑扎丝固定电缆，以防电缆被割断。

6. 仪器应存放在满足DL/T 1136-2009《钢弦式钢筋应力计》标准的环境下。
