详细描述：江苏南京温诺仪器设备有限公司专业销售NZVR型振弦式钢筋计，欢迎您来电025-85553583咨询NZVR型振弦式钢筋计详细信息。

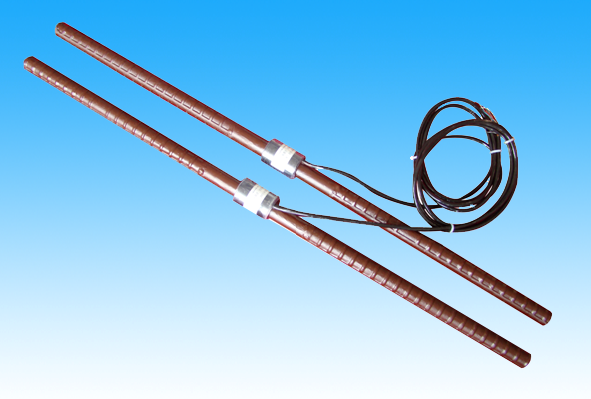

NZVR系列振弦式钢筋计用于长期监测混凝土或其它岩土工程结构中钢筋的应力，内置温度传感器，可兼测测点的温度。具有测量精度高、防水性能好、可接长电缆长的优点。
使用时将其两端连接杆与钢筋焊接或采用螺纹接头连接后埋设在水工建筑物及其它钢筋混凝土建筑物内。
|
型号规格 |
NZVR-×× |
NZVR-××G |
NZVR-××A |
NZVR-××AG |
NZVR-××T |
NZVR-××TG |
|
测量范围（MPa） |
0 ～ 200 |
0 ～ 200 |
0 ～ 300 |
0 ～ 300 |
0 ～ 400 |
0 ～ 400 |
|
配筋直径 Φ（mm） |
16、18、20、22、25、28、32、36、40 |
|||||
|
测量精度（%FS） |
±0.25 |
|||||
|
分 辨 力（%FS） |
0.05 |
|||||
|
非线性度（%FS） |
< 0.5 |
|||||
|
温度测量范围（℃） |
-20 ～ +80 |
|||||
|
温度测量精度（℃） |
± 0.5 |
|||||
|
耐水压力（MPa） |
0.5 |
2 |
0.5 |
2 |
0.5 |
2 |
|
备 注 |
××：配筋直径； G：耐高压（可以定制3.0 MPa、5.0MPa） |
|||||
1. 按钢筋直径选配相应规格的钢筋计，如果规格不相符，应选择尽量接近于钢筋直径的钢筋计。例如：钢筋直径为35mm，可选用NZVR-36或NZVR-32的钢筋计，如差异过大应考虑面积换算。
2. 按照设计施工要求采用专用四芯屏蔽水工电缆将仪器电缆接长，接线完成后检查仪器是否正常。要求焊接可靠且接头的防水性能达到耐水压要求。做好仪器的编号和存档工作。
3. 钢筋计可在钢筋加工场预先与钢筋焊好，焊接时应将钢筋与钢筋计中心对正，之后采用对接法把仪器两端的连接杆（帮条）分别与钢筋焊接在一起。如果在现场焊接，先将钢筋截下相应的长度，之后将钢筋计焊上，为了保证焊接强度，在焊接处需加焊邦条，埋设前涂以沥青，包上麻布，以便与混凝土脱开，受力钢筋的绑扎接头应距仪器1.5m以上。为了避免焊接时仪器温度过高而损坏仪器，焊接时仪器要包上湿棉纱并不断在棉纱上浇冷水，直到焊接完毕后钢筋冷却到一定温度为止，焊缝在未冷却到发黑之前，切忌浇上冷水，焊接过程中仪器的温度应低于60℃。
4. 一般直径小于25mm的仪器才能采用对焊机对焊，直径大于25mm的仪器不宜采用对焊机焊接。现场电焊前应先将仪器及钢筋焊接处按电焊要求打好坡口45°～ 60°，并在接头下方垫上10厘米略大于钢筋的角钢，以盛熔池中的钢液，焊缝的焊接强度应得到保证。
5. 混凝土入仓应远离仪器，振捣时振捣器至少应距离钢筋计0.5m，振捣器不可直接插在带钢筋计的钢筋上。
（1）仪器测量
NZVR系列振弦式钢筋计有频率模数Fi(频率的平方除以1000)和温度Ti两个测值，可接入振弦式读数仪或安全监测自动化系统进行测量，测量时记录仪器频率模数（或频率fi）和温度、仪器编号、测量时间等相关信息。
（2）测值计算
|
频率模数： |
Fi = fi ×fi /1000 |
………………（1） |
|
钢筋应力计算： |
|
|
|
线性公式： |
б= G ×（ Fi - F0 ）+ K ×（T0 – Ti） |
………………（2） |
|
多项式公式： |
б= （A × Fi2 + B × Fi + C） + K ×（T0 – Ti） |
………………（3） |
式中：
|
|
Fi |
－ |
当前时刻测得频率模数值 |
|
|
fi |
－ |
当前时刻测得频率值 |
|
|
б |
－ |
测点钢筋应力（MPa） |
|
|
G |
－ |
线性计算系数，见仪器出厂资料 |
|
|
K |
－ |
温度修正系数，见仪器出厂资料 |
|
|
Ti |
－ |
当前时刻测得温度值 |
|
|
T0 |
－ |
基准时刻值测得温度值 |
|
|
A |
－ |
多项式计算系数 |
|
|
B |
－ |
多项式计算系数 |
|
|
C |
－ |
多项式计算系数 |
1. 用户开箱验收仪器，检查仪器数量与装箱清单是否相符，如有不符请及时与本公司联系。
2. 对仪器进行全面检查的方法和标准可参照DL/T 1136-2009《钢弦式钢筋应力计》标准执行。
3. 焊接过程应小心以确保仪器中心部分不会变得过热，因为线圈和保护层的环氧树脂可能会融化。
4. 在焊接过程中不要损坏或点燃电缆，特别注意的是电缆头的金属线头不要搭接在待焊钢筋网上，以防止焊接时形成回路电弧火花，损坏仪器。
5. 焊接完后，仪器电缆应沿着钢筋走线，用尼龙扎带每隔1m 绑扎，避免用金属绑扎丝固定电缆，以防电缆被割断。
6. 仪器应存放在满足DL/T 1136-2009《钢弦式钢筋应力计》标准的环境下。
