详细描述：江苏南京温诺仪器设备有限公司专业销售GBJ-XXV型振弦式钢板应力计，欢迎您来电025-85553583咨询GBJ-XXV型振弦式钢板应力计详细信息。

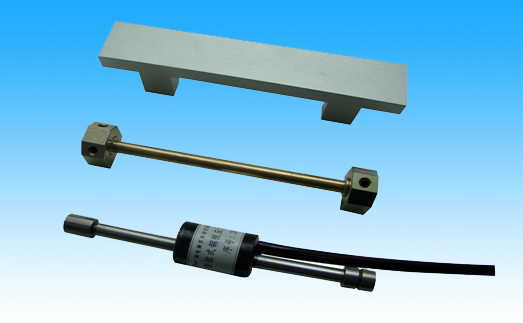

GBJ-xxV型振弦钢板应力计由NZVS型振弦式应变计、样棒、夹具及保护罩等组成，焊接在压力钢管或其它钢结构上，用以长期监测钢结构的应力，仪器内置温度传感器，可兼测测点的温度。
|
型号规格 |
GBJ-15V |
|
仪器量程（με ） |
3000 |
|
测量精度（%FS） |
±0.1 |
|
分 辨 力（με） |
1.0 |
|
温度测量范围（℃） |
-20 ～ +80 |
|
温度测量精度（℃） |
±0.5 |
|
耐水压力（MPa） |
0.5 |
|
选配应变计 |
配NZVS-15 |
|
备 注 |
可根据用户需求加工选配其它规格的应变计 |
1. 按照设计施工要求采用四芯屏蔽水工电缆将仪器电缆接长，同时做好仪器的编号和检查工作。
2. 在钢结构上进行放样，用钢丝布擦拭将要安装钢板计的钢板表面，然后用适当的清洁剂清理干净，保证钢板表面应平滑、无锈、无油及无腐蚀。
3. 将样棒代替仪器安装在夹具中，以保证夹具的同心度，将带有样棒的夹具置于测点位置上，进行焊接，使其与钢板牢固结合。焊接采用电弧焊，将安装夹具焊接在钢板表面，夹具冷却至常温后，用400或600粗砂纸和钢丝刷清除焊碴
4. 从夹具中取出样棒，将应变计安装到夹具中，使用紧定螺钉固定自由端，然后将仪器连接到读数仪上测量，握住线圈向自由端轻轻推进，边推进边观察读数，这时读数应逐渐减小，将读数调至1/3压缩量、2/3拉伸量，然后使用紧定螺钉锁紧固定端。
5. 钢板计安装安成后，在焊点、安装块及应变计表面涂防水复合剂。
6. 用螺柱焊机或者弧焊机将双头螺栓焊到钢结构的表面（螺栓与应力计距离要远150mm以上，焊接时避免靠近应力计）；将盖板套在螺栓里，轻轻地拧紧螺母将其固定。
7. 将仪器的电缆松弛地引至附近预焊的钢筋头处加以固定，再牵引至监测站。
8. 仪器安装后，按设计要求进行定期测量和记录。
（1）仪器测量
GBJ-xxV系列振弦式钢板计有频率模数Fi(频率的平方除以1000)和温度Ti两个测值，可接入振弦式读数仪或安全监测自动化系统进行测量，测量时记录仪器频率模数（或频率fi）和温度、仪器编号、测量时间等相关信息。
（2）测值计算
|
频率模数： |
Fi = fi ×fi /1000 |
………………（1） |
|
应变公式： |
εm = k ×（ Fi - F0 ）+ KT ×（Ti – T0） |
………………（2） |
|
应力公式： |
σ = E ×εm |
………………（3） |
式中：
|
|
Fi |
－ |
当前时刻测得频率模数值 |
|
|
fi |
－ |
当前时刻测得频率值 |
|
|
εm |
－ |
测点混凝土应变量（10－6） |
|
|
k |
－ |
仪器率定系数，见仪器出厂资料 |
|
|
KT |
－ |
温度修正系数（10－6/℃），见仪器出厂资料 |
|
|
F0 |
－ |
基准时刻值测得频率模数值 |
|
|
Ti |
－ |
当前时刻测得温度值 |
|
|
T0 |
－ |
基准时刻值测得温度值 |
|
|
σ |
－ |
钢板应力 （MPa） |
|
|
E |
－ |
钢板弹性模量 |
1. 用户开箱验收仪器，检查仪器数量与装箱清单是否相符，如有不符请及时与本公司联系。
2. 对仪器进行全面检查的方法和标准可参照DL/T1044-2007《钢弦式应变计》标准执行。
3. 禁止扭转或拉拽应变计末端的法兰，这样可能会对传感器造成无法修复的损坏。
4. 在仪器安装时，如果读数变化过大，传感器有可能损坏，不宜继续使用。
5. 仪器应存放在满足DL/T 1044-2007《钢弦式应变计》标准的环境下。
