一、概述

TDS-100H手持式超声波流量计采用低电压、多脉冲发射电路，测量精度、使用寿命及可靠性大幅提高；双平衡信号差分发射、接收电路，可有效抵御变频器、电视塔、高压线等强干扰源的干扰；内置可充电镍氢电池，可连续工作12小时以上；优化的智能信号自适应处理，用户无需任何电路调整。先进的电路设计、最新器件的选用、优秀的硬件设计加上中英文用户界面友好的软件设计，使TDS-100H超声波流量计受到了广大用户的好评。手持式高精度超声波流量计厂家

手持式高精度超声波流量计厂家

二、主要特点

中文幕液晶显示 *

非接触式测量*

内置数据记录器*

内置可充电电池*

高精度测量 *

测量范围大*

体积小，重量轻*

三、工作原理

当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速。零流量时，两个传感器发射和接收声波所需的时间完全相同（唯一可实际测量零流量的技术），液体流动时，逆流方向的声波传输时间大于顺流方向的声波传输时间。其关系符合下面表达式：

        MD               ΔT

V=———— × —————

      Sin2θ         Tup?Tdown

其中：

θ：声束与液体流动方向的夹角

M ：声束在液体中的直线传播次数

D ：管道内径

Tup：声束在正方向上的传播时间

Tdown：声束在逆方向上的传播时间

ΔT=Tup-Tdown

四、技术参数

 线 性 度：0.5%

重 复 性：0.2%

准 确 度：示值的±1%，流速＞0.2 m/s

响应时间：0-999 秒, 使用者任选

流速范围：±32 m/s

测量口径：15-6000mm

累 积 器：7位正、负、净累积器

液体种类：各种能够传导超声波的单一均匀的液体

安 全 性：设置值的锁定，更改数据需解锁

显    示：2× 10 中文或2 × 20 英文

通信接口：RS-485, 波特率75-57600, 同时兼容富士超声波流量计，也应用户的要求兼容其它产品

传感器电缆：标准为5m × 2，也可加长为10m × 2

电    源：3 节AAA 内置Ni-H电池，每次充满电可持续工作12小时，AC100-240V的适配器

数据记录：内置数据记录仪，可记录2000行数据

手动累积器：7位，按键即可开始用于校准

外壳材料：阻燃ABS

外形尺寸：210 × 105 × 40mm

主机重量：500g 包括电池

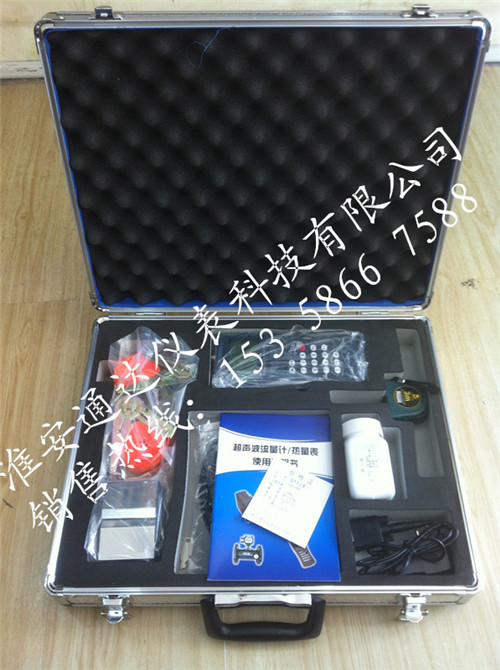

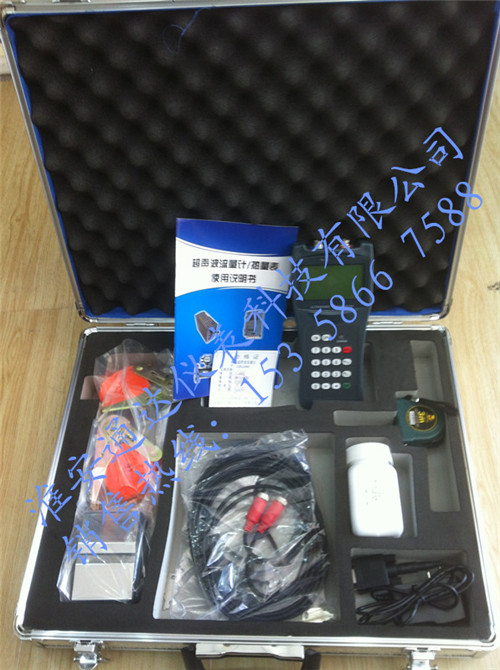

五、标准配置

主机       1个

中型传感器DN50-1000              2只

超声波专用信号电缆                  2套

电源适配器                                1个

拉紧器                    2根

卷尺                        1个

说明书                    1本

手提保护箱                               1个

偶合剂

六、数据测量

TDS-100H超声波流量计的传感器使用的是一对收发两用的压电陶瓷片，它们能够发射和接收穿过管道和液流的超声波信号，流量测量是通过测量发射和接收超声波的不同时间的差值来完成的。由于这个差值非常小，所以传感器之间的距离和平行度会影响到测量精度，使用者应该特别认真仔细的安装传感器。

安装传感器的步骤：

选择有足够直管段长度位置，最好是新管道、无锈蚀、易于操作的地方。

清除管道上的杂物和锈蚀，最好使用角磨砂轮机打掉锈蚀。

在传感器的发射面上涂上足够多的耦合剂（如：黄油、凡士林等），涂耦合剂的目的是排除传感器发射面与管道外表面之间的空气。

特别提醒：应避免沙粒和杂物进入这中间。

水平方向的管道内壁上部有可能残存着一些气泡 ，在这样的管道上安装时应选择在与管道的侧面垂直相切的面上。

附:传感器参数：
