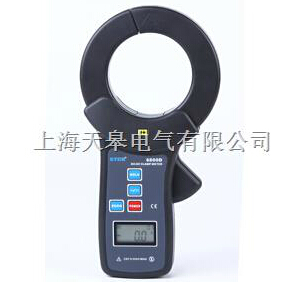

ETCR6800D-直流/交流钳形电流表广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域，是电工安全检测的必备工具。
ETCR6800D-直流/交流钳形电流表仪表具有峰值保持、数据保持、数据存储等功能，配备USB接口、通讯线和监控软件，可以通过电脑在线实时监控与历史查询，动态显示，有最大、最小、平均值指示，具有报警值设定及报警指示功能，具有历史数据读取、保存、打印等功能。
ETCR钳形电流表型号类别
|
型 号 |
名 称 |
量 程 |
分辩率 |
钳口尺寸 |
|
ETCR6000 |
钳形交直流漏电流表 |
AC/DC 0mA～60.0A |
1mA |
φ7mm |
|
ETCR6100 |
钳形交直流电流表 |
AC/DC 0.0A～1000A |
0.1A |
30×35mm |
|
ETCR6200 |
钳形交直流漏电流表 |
AC/DC 0mA～60.0A |
1mA |
25×30mm |
|
ETCR6300 |
钳形漏电流表 |
AC 0.000mA～60.00A |
1uA |
|
|
ETCR6300D |
钳形直流漏电流表 |
DC 0.0mA～6.0A |
0.1mA |
|
|
ETCR6500 |
钳形漏电流表 |
AC 0.00mA～300.0A |
0.01mA |
35×40mm |
|
ETCR6600 |
钳形漏电流表 |
AC 0mA～600A |
1mA |
|
|
ETCR6800 |
钳形漏电流表 |
AC 0.00mA～1200A |
0.01mA |
φ68mm |
|
ETCR6800D |
钳形交直流电流表 |
AC 0.0A～1000A；DC 0.0A～2000A |
0.1A |
|
功 能
|
直流电流、交流电流测量，峰值保持，在线监测 |
|
钳口尺寸
|
Φ68mm |
|
量 程
|
DC 0.0A～2000A ，AC 0.0A～1500A |
|
精 度
|
±2%rdg±3dgt |
|
分辨力
|
0.1A |
|
仪表尺寸
|
224mm×115mm×43mm |
|
数据接口
|
USB |
|
仪表质量
|
515g(含电池) |
|
电 源
|
锌锰干电池 6F22 9V，连续使用100小时 |
|
测试方式
|
钳形CT，非接触测量 |
|
显示模式
|
4位LCD显示 |
|
LCD尺寸
|
35mm×21.5mm；显示域：32mm×15mm |
|
频率响应
|
交流：45Hz～400Hz |
|
采样速率
|
2次/秒 |
|
极性指示
|
直流电流检测时自动识别，显示“-”号 |
|
导线位置
|
被检测导线处于钳口中心位置，偏离中心位置误差最大增加1.5%rdg |
|
换 档
|
全自动切换 |
|
线路电压
|
600V以下线路测试 |
|
软 件
|
有，仪表存储的数据可以通过软件上传电脑 |
|
数据存储
|
99组，闪烁显示“FULL”符号表示存储已满 |
|
峰值保持
|
峰值捕获保持功能，测试中长按HOLD键不放手显示峰值 |
|
数据保持
|
数据保持功能：“DH”符号显示 |
|
溢出显示
|
超量程溢出功能：“OL”符号显示 |
|
自动关机
|
开机5分钟后，仪表自动关机，以降低电池消耗 |
|
电池电压
|
当电池电压降到7.2V时，电池电压低符号显示，提醒更换电池 |
|
额定功率
|
10mW |
|
工作温湿度
|
-10℃～50℃；80%rh以下 |
|
温度误差
|
极限温度误差-10℃～0℃及40℃～50℃，误差最大增加1%rdg |
|
存放温湿度
|
-10℃～60℃；70%rh以下 |
|
绝缘强度
|
AC2kV/rms(铁心与外壳之间) |
|
适合安规
|
IEC1010-1、IEC1010-2-032、污染等2、CAT Ⅲ(600V) |
|
随机附件
|
仪表：1件；数据软件/USB专用通讯线：1件；光盘：1件；电池（6F22 9V）：1件 |
三、现场应用
