东莞计量检测 交流毫校准可靠精准
- 价 格:
面议 /
台
- 供 应 地:广东省东莞市
- 发布公司:广东省博罗县质量技术监督检测所
- 产品型号:齐全
- 品 牌:齐全
- 发布日期:2015/4/15 16:12:27
- 联系人QQ:1503199663

详细说明
东莞仪器校准、检测,来找博罗权威检测机构。本所设立“公正、科学、准确、规范”一等

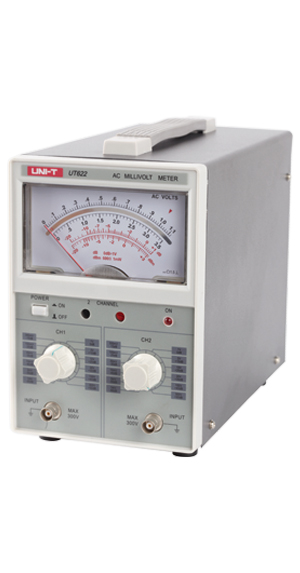

UT622,UT-622(交流毫伏表)
产品详细:技术指标 UT622
仪器检测检定规程:
本规程适用于频率范围在1000MHz以内的超高频毫伏表(以下简称毫伏表)的检定。
检定条件及检定用设备的 环境条件:
环境温度:15~25℃;
相对湿度:小于80[%]
大气压力:750±30mmHg;
电源电压:220V±10[%],50Hz;
周围无影响仪器正常工作的电磁场和机械振动。
原理
一般万用表的交流电压档只能测量1伏以上的交流电压,而且测量交流电压的频率一般不超过1千赫。这一节介绍的毫伏表,测量的最小量程是10毫伏,测量电压的频率可以由50赫到100千赫,是测量音频放大电路必备的仪表之一。毫伏表使用三个普通晶体管、一块100微安表头和一些其他元件,电路简单,制作容易。一、电路说明毫伏表的电路。被测信号电压从接线柱输入到毫伏表中, Rl~R18组成的衰减器是为适应不同量程而设置的。10毫伏档不经衰减直接输入,也就是毫伏表的最高灵敏度是10毫伏。R19是为提高输入阻抗而设置的。D1、D2是为防止输入电压过大,使BGl的召B~E结被击穿而设置的。BG1~BG3组成三级阻容耦合音频放大器。由BG2集电极经过C5、R29、W到BGl发射极引入的负反馈有稳定增益、减小放大器失真的作用,调整W可以调整毫伏表的灵敏度。BG3发射极的电阻R33起到稳定整机增益的作用,C3是为防止自激而设置的。用BG3集电极输出放大的音频信号,经过C9隔直流,R35限流, D4~D7整流,变成直流电,推动表头CB指针偏转。
基本量程:
仪器校准测量电压:100μV~300V电压量程(12档)
1mV; 3mV; 10mV; 30mV; 100mV; 300mV;1V; 3V; 10V; 30V;100V;300V。
分贝量程(12档)
-60dB; -50dB; -40dB; -30dB; -20dB; -10dB; 0dB;+10dB; +20dB; +30dB; +40dB; +50dB。(0dBV=1V, 0dBm=0.775V)
电压误差±3%(400Hz)
电源频率误差50Hz ±4%,20Hz~100kHz ±7%,10Hz~2MHz ±15%
频率响应范围10Hz~2MHz
频响误差(以400Hz为基准) 20Hz~100Hz ±3%,10Hz~2MHz ±8%
噪音电压≤3%满刻度
输入阻抗1mV~300mV
输入电阻≥2MΩ,输入电容≤50pF。1V~300V
输入电阻≥2MΩ,输入电容≤20pF。
监视放大器
输出电压:1V±5%,频响误差:10Hz~2MHz ±3dB(以400Hz为基准)。
过载电压指示:
(1)1mV~300mV各量程交流过载峰值电压为100V,1V~300V各量程交流过载峰值电压为660V。
(2)最大的直流电压和交流过载峰值为660V。两通道隔离度≥110dB(10Hz~100kHz)
仪器检测一般特征:
电源220V±10% ,50Hz±4%,消耗功率:约5W
工作环境温度:0℃~+40℃,湿度≤80%
机身颜色象牙白+灰色
机身重量2 kg(净重)
机身尺寸125×185×270mm
根据本公司专业技术员在平时的客户仪器维护修理中普遍遇到的,有关仪器使用过程碰到的问题做一个整理,如果您也遇到了以下疑问,博罗计量所东莞检测中心专门从事仪线:0769-86300856
竭诚欢迎您来电咨询:
公司号码:0769-86300856 (淦小姐)
公司传真:0769-88480148
24小时在线咨询:15015288830
公司网站:http://www.blzjsf.com
广东省博罗县质量技术监督检测所注册成立的全民所有制企业。公司以广东省博罗县质量技术监督检测所强大的技术力量为依托,致力于为广大企事业单位及个人提供各种专业检测仪器,为各行业的企事业单位建立规范的检验室提供专业的技术支持。公司经营长度仪器校准,力学仪器校准,电学仪器校准,无线电仪器校准,温度仪器校准,理化仪器校准,光学仪器校准等各种仪器仪表,同时为客户提供各类计量校准设备的安装,调试,维修等服务。
公司业务得到了各大厂商的信赖和支持,众多专业生产商与我司建立了合作关系,并授权我司为其产品的地区经销商。公司秉承诚信为本的经营方针,以高质量的产品,优惠的价格,周到的服务答谢广大客户。
服务项目:
一、电学类计量校准:万用表仪器校准、示波器仪器校准、功率计仪器校准、电桥、信号发生器、失真度测量仪、频谱分析仪仪器校准、变频电源仪器校准、电位差计仪器校准、高阻计、欧姆表、耐压测试仪、绝缘耐压测试仪、直流稳压电源、电子负载、静电测试仪、频谱分析仪、综合测试仪、线材测试仪、表面电阻测试仪、毫伏表、安规综合测试仪、电容箱、火花机、晶体管图示仪、电池综合测试仪、电力谐波分析仪、匝间试验仪、锂电池保护测试仪等.
二、长度类计量校准:卡尺仪器校准、千分尺仪器校准、钢直尺仪器校准、卷尺仪器校准、角度尺仪器校准、百分表仪器校准、量块仪器校准、平板仪器校准、投影仪仪器校准、2次元仪器校准、3次元仪器校准、显微镜仪器校准、膜厚计仪器校准、DIN磨耗试验机仪器校准、计码器仪器校准、高度规仪器校准、针规仪器校准等.
三、热工类仪器校准:恒温恒湿机、温湿度计、盐雾机、烤箱、玻璃温度计、红外线温度计、低温箱、炉温测试仪、多点采集器、耐黄变试验机、烙铁温度计、环境试验箱、冷热冲击试验机、温度巡回检测仪、洗衣机、环境试验箱等.
四、力学类校准:拉力试验机、推拉力计、扭力批、测力仪、砝码、压力表、电子称、硬度计、天平、冲击试验机、破裂强度试验机、鞋子剥离强度试验机等.
五、理化计量校准:崩解仪、大气采样器、可见分光光度计
