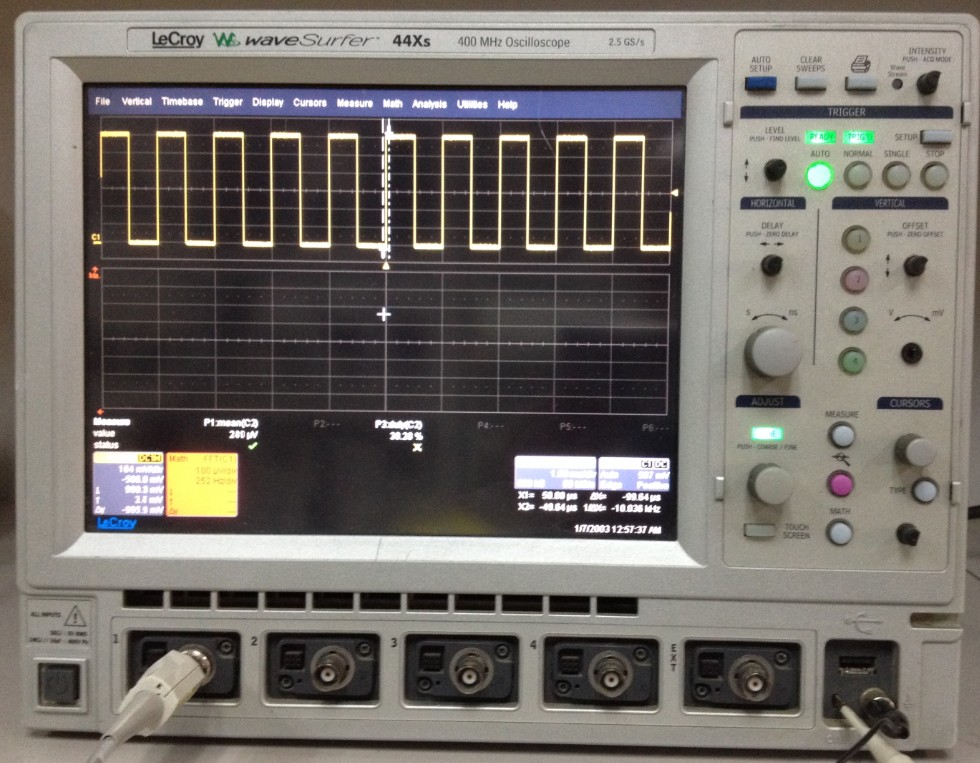

WAVESURFER Xs-A技术数据
|
|
WaveSurfer 24Xs-A
|
WaveSurfer 44Xs-A
|
WaveSurfer 42Xs -A
|
WaveSurfer 64Xs-A
|
WaveSurfer 62Xs-A
|
WaveSurfer 104Xs-A
|
|
带宽 (@50欧姆)
|
200 MHz
|
400 MHz
|
600 MHz
|
1 GHz
|
|
上升时间
|
1.75 ns
|
875 ps
|
500 ps
|
300 ps
|
|
输入通道数量
|
4
|
4
|
2
|
4
|
2
|
4
|
|
显示器
|
10.4"彩色平板TFT-LCD, 800x600 SVGA, 触摸屏
|
|
采样率 (单次)
|
2.5 GS/s
|
2.5 GS/s (通道复用时5 GS/s)
|
|
采样率 (RIS模式)
|
50 GS/s
|
|
标配记录长度
|
5 Mpts/Ch (所有通道)
|
|
标配捕获时间
|
在全采样率时在全部四条通道上高达2 ms
|
|
垂直分辨率
|
8位
|
|
垂直灵敏度
|
2 mV/div - 10 V/div (1 MW); 2 mV/div - 1 V/div (50 W)
|
|
垂直(DC增益)精度
|
±1.0%的全标(典型值); ±1.5%的全标, ≥ 10 mV/div (保证值)
|
|
带宽限制
|
20 MHz
|
20 MHz, 200 MHz
|
|
最大输入电压
|
50W: 5 Vrms, 1 MW: 400 V max (DC + 峰值AC: ≤5 kHz)
|
50W: 5 Vrms, 1 MW: 250 V max (DC + 峰值AC: ≤10 kHz)
|
|
输入耦合
|
AC, DC, GND (50W: DC和GND)
|
|
输入阻抗
|
1 MW//16 pF或50 W
|
1 MW//20 pF或50 W
|
|
探测系统
|
BNC或ProBus
|
|
探头数量
|
每条通道一个PP009 (5mm) (标配)
|
每条通道一个PP011 (5mm) (标配)
|
|
时基范围
|
200 ps/div - 1000 s/div (滚降模式: 从500 ms/div到1000 s/div)
|
|
时基精度
|
￡5 ppm @ 25°C (典型值)(￡10 ppm @ 5-40°C)
|
|
触发模式
|
正常触发, 自动触发, 单次触发, 停止触发
|
|
触发源
|
任意输入通道, 外部触发, Ext X10, Ext/10, 或线路触发; 斜率和电平对每个触发源是唯一的(线路触发除外)
|
|
触发耦合
|
DC, AC, HFRej, LFRej
|
|
触发前延迟
|
0-100%的全标
|
|
触发后延迟
|
0-10,000格
|
|
触发抑制
|
1 ns - 20 s或1 - 1,000,000,000个事件
|
|
内部触发电平范围
|
距中心±4.1格
|
|
外部触发范围
|
EXT/10 ±4V; EXT ±400 mV
|
|
触发
|
|
标配
|
边沿, 毛刺, 宽度, 逻辑(码型), 电视(NTSC, PAL, SECAM, HDTV – 720p, 1080i, 1080p)
|
|
测量、缩放和数学运算工具
|
|
标配参数测量
|
在任何波形上一次最多可以计算下面6个参数: 幅度, 面积, 底部(低), 延迟, 占空比, 下降时间 (90%-10%), 下降时间 (80%-20%), 频率, 最大值, 平均值, 最小值, 过冲+, 过冲-, 周期, 峰到峰值, 相位, 上升时间 (10%-90%), 上升时间 (20%-80%), RMS, 偏移, 标准偏差, 顶部(高), 宽度+, 宽度-。可以选通测量。
|
|
缩放
|
使用前面板QuickZoom按钮，或使用触摸屏或鼠标在缩放区域周围放一个框。
|
|
标配数学运算
|
运算包括加, 减, 乘, 除和FFT (最多25 kpts, 支持功率频谱输出和矩形, VonHann和FlatTop窗口)。一次可以定义一个数学函数。
|
物理特点
|
外观尺寸(高宽厚)
|
260 mm x 340 mm x 152 mm，不包括附件和凸出部分(10.25" x 13.4" x 6")
|
|
净重
|
7.26公斤(16.0磅)
|
选项
|
高级(WS Xs-ADVTRIG)
|
欠幅脉冲, 反转速率, 间隔(信号或码型), 跌落, 判定(状态或边沿)
|
|
扩展数学运算(WS Xs-MATHSURF)
|
增加了下述数学函数：绝对值, 平均(加总平均和连续平均), 导数, 包络, 增强分辨率(达11位), 基底, 积分, 颠倒, 倒数, 顶部, 平方和平方根。另外还增加了两个数学函数相连, 重新定标为不同的单位和1Mpt FFT。
|
WAVESURFER MXs-A技术数据
|
|
WaveSurfer 24MXs-A
|
WaveSurfer 44MXs-A
|
WaveSurfer 64MXs-A
|
WaveSurfer 104Xs-A
|
|
带宽@50欧姆
|
200 MHz
|
400 MHz
|
600 MHz
|
1 GHz
|
|
上升时间
|
1.75 ns
|
875 ps
|
500 ps
|
300 ps
|
|
输入通道数量
|
4
|
4
|
4
|
4
|
|
显示器
|
10.4"彩色平板TFT-LCD, 800 x 600 SVGA, 触摸屏
|
|
采样率(单次)
|
2.5 GS/s
|
2.5 GS/s (通道复用时5 GS/s)
|
5 GS/s
|
|
采样率(RIS模式)
|
50 GS/s
|
|
标配记录长度
|
10 Mpts/Ch (所有通道)
|
|
标配捕获时间
|
在2.5 GS/s时最长4 ms
|
|
垂直分辨率
|
8位
|
|
垂直灵敏度(V/div)
|
2 mV/div–10 V/div (1 MΩ); 2 mV/div–1 V/div (50 Ω)
|
|
垂直(DC增益)精度
|
±1.0%的全标(典型值); ±1.5%的全标≥ 10 mV/div (保证值)
|
|
带宽限制
|
20 MHz
|
20 MHz, 200 MHz
|
|
最大输入电压
|
50 Ω: 5 Vrms, 1 MΩ: 最大400 V (DC + 峰值AC ≤ 5 kHz)
|
50 Ω: 5 Vrms
1 MΩ: 最大250 V (DC + 峰值AC ≤ 10 kHz)
|
|
输入耦合
|
AC, DC, GND (50欧姆为DC和GND)
|
|
输入阻抗
|
1 MΩ || 16 pF, 或50 Ω
|
1 MΩ || 20 pF, 或50 Ω
|
|
探测系统
|
BNC或ProBus
|
|
探头数量
|
每条通道一只PP009 (5mm) (标配)
|
每条通道一只PP011 (5mm) (标配)
|
|
时基范围
|
200 ps/div–1000 s/div (滚动模式500 ms/div - 1000 s/div)
|
|
时基精度
|
≤ 5 ppm @ 25 °C (典型值) (≤ 10 ppm @ 5–40 °C)
|
|
触发模式
|
正常触发, 自动触发, 单次触发, 停止触发
|
|
触发源
|
任意输入通道, External, Ext/10, 或线路; 斜率和电平对每个触发源是唯一的(线路触发除外)
|
|
触发耦合
|
DC, AC, HFRej, LFRej
|
|
触发前延迟
|
0–100%的全标
|
|
触发后延迟
|
0–10,000格
|
|
触发释抑
|
1 ns - 20 s或1 - 1,000,000,000个事件
|
|
内部触发电平范围
|
距中心±4.1格
|
|
外部触发范围
|
EXT/10 ±4V; EXT ±400 mV
|
|
触发
|
|
触发类型(标配)
|
边沿, 毛刺, 宽度, 逻辑(码型), 视频(NTSC, PAL, SECAM, HDTV - 720p, 1080i, 1080p), 欠幅脉冲, 转换速率, 间隔(信号或码型), 跌落, 判定(状态或边沿)
|
|
测量、缩放和数学运算工具
|
|
标准参数测量
|
可以在任何波形上一次计算最多6个下述参数：幅度, 面积, 底部(低), 延迟, 占空比, 下降时间 (90%-10%), 下降时间 (80%-20%), 频率, 最大值, 平均值, 最小值, 过冲+, 过冲-, 周期, 峰到峰值, 相位, 上升时间 (10%-90%), 上升时间 (20%-80%), RMS, 偏移, 标准偏差, 顶部(高), 宽度+, 宽度-。可以选通测量。
|
|
缩放
|
使用前面板QuickZoom按钮，或使用触摸屏或鼠标，在缩放区域周围画一个框。
|
|
标准数学运算
|
运算符包括加, 减, 乘, 除, 绝对值, 平均(加总和连续), 导数, 包络, 增强分辨率(达11位), Floor, 积分, 反转, 倒数, Roof, 平方, 平方根和FFT (高达1 kpts, 支持功率频谱输出和矩形, VonHann和FlatTop窗口)。一次可以定义一个数学函数，两个函数可以连接起来。
|
物理特点
|
外观尺寸(高宽厚)
|
260 mm x 340 mm x 152 mm，不包括附件和凸出部分(10.25" x 13.4" x 6")
|
|
净重
|
7.26公斤(16.0磅)
|
订货信息
|
产品说明
|
产品代码
|
|
WaveSurfer Xs-A数字示波器
|
|
1 GHz, 2.5 GS/s, 4通道, 5Mpts/Ch (通道复用时5 GS/s)，带10.4”彩色显示器
|
WaveSurfer 104Xs-A
|
|
600 MHz, 2.5 GS/s, 4通道, 5Mpts/Ch，带10.4”彩色显示器
|
WaveSurfer 64Xs-A
|
|
600 MHz, 2.5 GS/s, 2通道, 5Mpts/Ch，带10.4”彩色显示器
|
WaveSurfer 62Xs-A
|
|
400 MHz, 2.5 GS/s, 4通道, 5Mpts/Ch，带10.4”彩色显示器
|
WaveSurfer 44Xs-A
|
|
400 MHz, 2.5 GS/s, 2通道, 5Mpts/Ch，带10.4”彩色显示器
|
WaveSurfer 42Xs-A
|
|
200 MHz, 2.5 GS/s, 2通道, 5Mpts/Ch，带10.4”彩色显示器
|
WaveSurfer 24Xs-A
|
|
WaveSurfer MXs-A数字示波器
|
|
|
1 GHz, 5 GS/s, 4通道, 10 Mpts/Ch, 10.4”彩色触摸屏显示器
|
WaveSurfer 104MXs-A
|
|
600 MHz, 2.5 GS/s (通道复用时5 GS/s) 4通道, 10 Mpts/Ch , 10.4”彩色触摸屏显示器
|
WaveSurfer 64MXs-A
|
|
400 MHz, 2.5 GS/s, 4通道, 10 Mpts/Ch, 10.4”彩色触摸屏显示器
|
WaveSurfer 44MXs-A
|
|
200 MHz, 2.5 GS/s, 4通道, 10 Mpts/Ch, 10.4”彩色触摸屏显示器
|
WaveSurfer 24MXs-A
|
标配中包括(WaveSurfer Xs-A和MXs-A)
|
?10, 500 MHz, 10MW无源探头 (总共每通道1只)
|
|
入门手册和快速参考指南
|
|
标配端口: 10/100Base-T以太网, USB 2.0 (5个), SVGA视频输出, 音频输入/输出, RS-232
|
|
正面保护罩
|
|
杀毒软件(试用版)
|
|
标配商用校准和性能证明
|
|
3年保修
|
WaveSurfer MXs-A包括
|
10 Mpts/Ch标配存储器
|
|
高级触发及力科SMART触发
|
|
扩展数学运算，支持15种数学函数和改进的FFT功能
|
|
LabNotebook文件管理和报告编制软件
|
存储器选项
|
10 Mpts/Ch存储器选项 (用于4 Ch WaveSurfer Xs-A)
|
WSXs-VL
|
|
10 Mpts/Ch存储器选项 (用于2 Ch WaveSurfer Xs-A)
|
WSXs-VL2
|
通用附件
|
键盘附件
|
WSXs-KYBD
|
|
光学鼠标附件
|
WSXs-MOUSE
|
|
外部GPIB附件
|
WS-GPIB
|
|
硬手提箱
|
WSXs-HARDCASE
|
|
软手提箱
|
WSXs-SOFTCASE
|
|
机架安装附件
|
WSXs-RACK
|
|
附件包
|
WSXs-POUCH
|
安装附件
|
|
898995850
