FBT-5数显勃氏透气比表面积仪（三思仪器）_勃氏比表面积仪

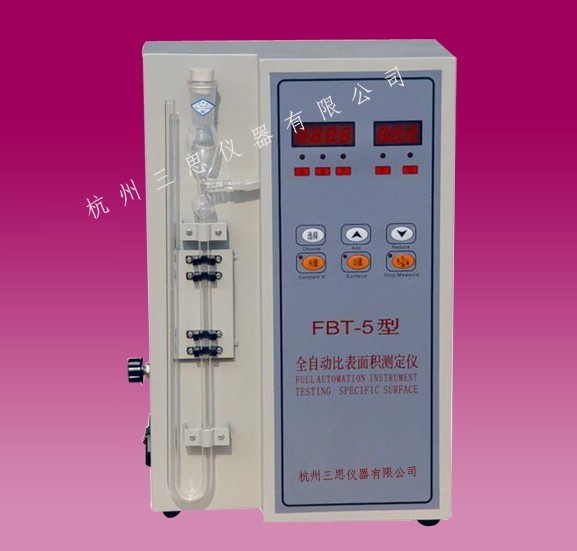

FBT-5型  数显勃氏透气比表面积仪  （研制单位：三思仪器）
一、概述
FBT-5型数显勃氏透气比表面积仪主要根据国家标准GB8074-87《水泥比表面积测定方法》的有关规定,并参照美国ASTMC204-75透气法改进制成。基本原理是采用一定量的空气，透过具有一定空隙率和一定厚度的压实粉层时所受的阻力不同而进行测定的。它主要用于测定水泥的比表面积，也可用作测定陶瓷、磨料、金属、煤炭、食品、火药等粉状物料的比表面积。
二、FBT-5比表面积仪主要技术参数
1、透气圆筒内腔直径：φ12.7+0.05    mm
2、透气圆筒内腔试料层高度：（15±0.5）mm
3、穿孔板孔数：35个
      穿孔板孔径：φ1.0  mm
      穿孔板板厚：  1-0.10    mm
4、电磁泵工作电压：220V；周波：50HZ
5、电磁泵功耗：      ＜15VA
6、电磁阀工作电压：12V
7、仪器重量：  约5  kg  （毛重）
8、外型尺寸：  460  mm×220  mm×170mm
（连仪器箱外型为480  mm×230  mm×190mm）
三、使用方法及操作步骤
本仪器的使用方法与操作步骤可参照GB8074-87水泥比表面积测定方法---勃氏法的有关规定进行，现摘录如下：
（1）仪器的校正
1、标准物料：使用比表面积接近2800cm2/g和4000  cm2/g的标准物料对试验仪器进行校正。标准样品在使用前应保持与室温相同。
2、试料层体积的测定
测定试料层的体积用下述水银排代法
A、将二片滤纸沿筒壁放入透气圆筒内，用推杆（附件一）的大端往下按，直到滤纸平正地放在穿孔板上，然后装满水银，用一薄玻璃板轻压水银表面，使水银表面与圆筒上口平齐，从圆筒中倒出水银称重，记录水银质量P1。
B、从圆筒中取出一片滤纸，然后加入适量的粉料，再盖上一层滤纸用捣器压实，直到捣器的支持环与圆筒顶边接触为止，取出捣器，再在圆筒上部空间加入水银，同上述方法使水银面与圆筒上口平齐，再倒出水银称重，记录水银质量P2。（称重精确到0.5g）
C、试料层占有的体积用下式计算：（精确到0.005cm3）
            V=（P1-P2）/ρ水银
式中：V——试料层体积（cm2）；
            P1——圆筒内未装料时，充满圆筒的水银质量（g）；
            P2——圆筒内装料后，充满圆筒的水银质量（g）；
            ρ水银——试验温度下水银的密度（g/cm3）（见表一）
试料层体积的测定，至少进行二次，每次应单独压实，取二次数值相差不超过0.005  cm3的平均值，并记录测定过程中圆筒附近的温度。每隔一季度至半年应重新校正试料层体积。
注：应制备坚实的水泥层，如太松或水泥层达不到要求的体积时，应调整水泥的试用量。
（2）漏气检查
将透气圆筒上口用橡皮塞塞紧，把它接到压力计上用抽气泵从压力计一臂中抽出部分气体、然后关闭阀门，压力计中液面如有任何连续下降表示系统内漏气，需用活塞油脂加以密封。
（3）  试样准备
1、  将经110℃±5℃下烘干冷却至室温的标准试样，倒入100ml的密闭瓶内用力摇动2  min，将结块成团的试样振碎，使试样松散，静置2  min后，打开瓶盖，轻轻搅拌，使在松散过程中沉到表面的细粉，分布到整个试样中去。
2、水泥试样应先通过0.9mm的方孔筛，再在110℃±5℃下烘干、冷却至室温。
3、确定试样量：校正试验用标准试样重量和测定水泥的重量，应达到制备的试料层中空隙率为0.500±0.005，计算式为：
            W=ρv（1-ε）
式中：W—需要的试样量；
            ρ—试样密度（g/cm3）；
            V—按上述测定的试料层体积（cm3）；
ε—试料层空隙率（注2）。

FBT-5数显勃氏透气比表面积仪（三思仪器）

详细说明

产品说明Explain

公司简介Content

卖家名片Cards

卖家名片

杭州三思仪器有限公司

该供应商的其他产品

你可能感兴趣
