K30平板载荷测试仪（研制单位：三思仪器）
一、概述
杭州三思仪器有限公司研制生产的K30平板载荷测试仪适用于粗、细粒土和土填压实后的路基、基层等的地基系数的测试，也可用于计算均匀地基土的变形模量。测试地基土的应力与变形特性，确定铁路、公路路基、基层等的地基系数。
二、主要技术参数
1、荷载板直径：300mm
2、千斤顶加载能力范围：0-10T
3、千斤顶行程：160mm
4、测桥跨度：3000mm
5、手动油泵额定压力：60MPa
6、压力测试范围：0-25MPa
7、位移测试范围：0-10mm
8、使用15号机械油，适用环境温度为5℃- 45℃
三、基本构造
平板载荷仪由加载系统，测桥等组成
1、加载系统：
由载荷板、千斤顶、手动油泵、高压油管等组成。载荷直径为300mm，厚度为25mm上刻有放置千斤顶的定位线，千斤顶的最大推力为10t，行程160mm，升降杆起升高度100mm，手动油泵的额定压力为60Mpa。
2、测桥：由支坐，横梁和百分表支架等组成，横梁可沿支座立柱升降，以调整高度。
四、安装
1、将横梁用支座立柱固定好，以距地面250mm为宜，两个支座要放平，立柱要在同一直线上，横梁在两个支座上的高度要相同。
2、接好油泵，压力表高压油管，千斤顶。
3、再将两根外横梁分别插入内横梁，到位后拧紧旋钮。
4、把整个测桥横梁高度在支座立柱上，以距地面300mm为宜。
5、接好压力表和高压油管
（二）准备工作：
1、将载荷板放置在已平整的（最好再铺一层薄薄的细纱）试验点上。
2、将配合试验的载重车开至试验点一定距离的地方，此距离应小于1米，并使载重车后部大梁位于载荷板正上方。
3、将千斤顶放置在载荷板上。
4、安装测桥，使之处于大致以试验点对称的位置。
5、转动千斤顶的升降丝杠，使之与载重车后部大梁接触，高度不够时，试验加长杆。
6、将百分表安装在百分表支架上，并使百分表测杆垂直落至载荷测点上。

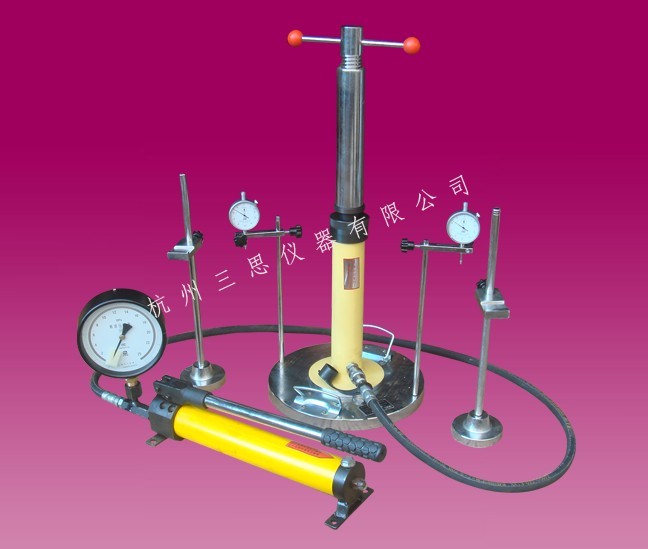

K30平板载荷测试仪
