一、产品概述

TQSB系列轻型交直流高压试验变压器是在同类产品YDJ（G）型高压试验变压器的基础上，按试验变压器国家标准ZBK41006—89要求，经改进后生产的一种新型产品，本系列产品具有体积小、重量轻、结构紧凑、功能齐全、使用方便等特点。实用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验和直流泄漏试验，是高压试验中必不可少的仪器。

型式代号含义：无型式代号表示交流产品、(JZ)  -  交直流两用型产品、(JC)  -  交流串激式产品、  (JZC)  -  交直流串激式产品。

二、产品结构

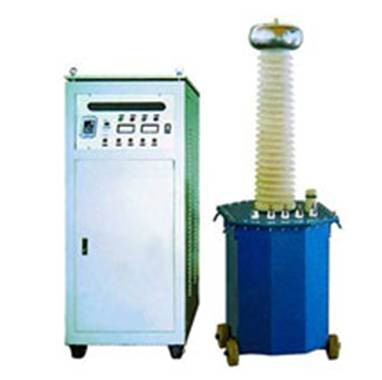

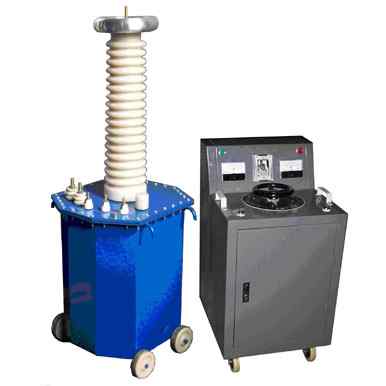

　　TQSB系列轻型高压试验变压器铁芯为单框式。线圈采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的藕合损耗。高压硅堆用特殊工艺封装在套管内，产品的外壳制成与器芯配合较佳的八角形结构，整体外型美观大方。其内外部结构见图1。


图1：TQSB试验变压器结构示意图

1-均压球；2-硅堆短路杆；3-高压套管；4-油阀；5-壳体；6、7-调整电压输入a、x端子；8、9-仪表测量E、F端子；10-高压尾X端子；11-变压器外壳接地端；12-高压输出A端子；13-高压整流硅堆；14-内部均压环；15-变压器铁芯；16-初级低压绕组；17-测量仪表绕组；18-次级高压绕组；19-变压器油。

三、工作原理

1、TQSB系列轻型高压试验变压器为单相变压器，联结组标号II。单台高压试验变压器的工作过程，用交流220V（10KVA以上为380V）电压接入电源控制箱（台），经电源控制箱（台）内自藕调压器（50KVA以上调压器外附）调节0~200V（10KVA以上0~400V）电压至试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。其工作原理图见图2所示。

图2  ：单台TQSB高压试验变压器工作原理示意图

1、在试验变压器中：a、x为低压输入端；A、X  为高压输出端；E、F为仪表测量端。

2、单台交直流两用型高压试验变压器工作原理见图3。图中所示：高压套管内装有整流硅堆，串接在高压回路中作高压整流，以获得直流高电压。当用一短路杆将高压硅堆短接时，可获得交流高电压，其状态为交流输出；反之在抽出短路杆时，其状态为直流输出。

3、三台高压试验变压器串激获得更高电压原理见图4，串激高压试验变压器有很大的优越性，因为整个试验装置由多个单台串激式试验变压器组成，单台试验变压器有着体积小、重量轻、便于运输的特点，它既可以串接成高出几倍的单台试验变压器输出电压组合使用，又可以分开单独使用。整套试验装置投资小、经济实惠。
图3所示：在三台串激式试验变压器串激使用中，单台试验变压器B1、B2、B3的输出电压都是U，第一、二级的试验变压器内部都有一个激磁绕组，分别为A1、C1  和A2、C2。当控制电压加在第一级试验变压器B1的初级绕组a1、x1上，激磁绕组A1、C1给予试验变压器B2初级绕组供电，第二级试验变压器B2的激磁绕组A2、C2给试验变压器B3的初级绕组供电。
由于第一级试验变压器B1的高压尾及壳体接地，第二、三级的试验变压器B2和B3对地有绝缘支架的隔离，这样试验变压器B1、B2、B3对地输出电压分别为1U、2U、3U。

图3：单台TQSB交直流高压试验变压器工作原理示意图

在试验变压器中：a、x为低压输入端；A、X为高压输出端；E、F为仪表测量端。

1-  高压整流硅堆；  2-  硅堆短路杆。

图4：三台高压试验变压器串激工作原理示意图
　　  B1、B2、B3-  串激式高压变压器；1U、2U、3U-各级对地电压；
　　  PV-  高压示值表（KV）；  ZJ1、ZJ2-绝缘支架。

四、使用方法及注意事项

        1、TQSB高压试验变压器做工频耐压试验使用接线方法见图5。做工频耐压试验前，先根据试验变压器的额定容量选择好限流电阻，(水电阻)的阻值，再根据被试品需加的高压电压值调整好放电球隙的球间距，为了提高对被试品施加电压的测量精度，应在高压侧接入FRC阻容分压器来测量电压。

图5：工频耐压试验使用接线原理示意图

R1、R2-  限流电阻；  Qx-  放电球隙；  Zx-  被试品；

FRC-  阻容分压器；  V-  分压器高压表。

按照图5、结合图2所进行的工频耐压试验接好工作线路，试验变压器的高压绕阻的X端（高压尾）、仪表测量绕组的F端、试验变压器的外壳以及电源控制箱（台）的外壳必须可靠接地。

用三台试验变压器串激做工频耐压试验时、第二、三级试验变压器的初级绕组X端，仪表测量绕组的F端，以及高压绕组的X端（高压尾）均接本级试验变压器的外壳，第二、三级试验变压器的主体必须放置在绝缘支架上。除第一级以外、第二、三级试验变压器的主体不要接地线。其接线方式见图4所示。

接电源前，电源控制箱（台）的调压器必须调到零位。接通电源后，绿色指示灯亮，按一下启动按钮，红色指示灯亮，表示试验变压器已接通控制电源，开始升压。

从零位开始按顺时针方向匀速旋转调压器手轮升压。（升压方式有：快速升压法，即20S逐级升压法，慢速升压法，
