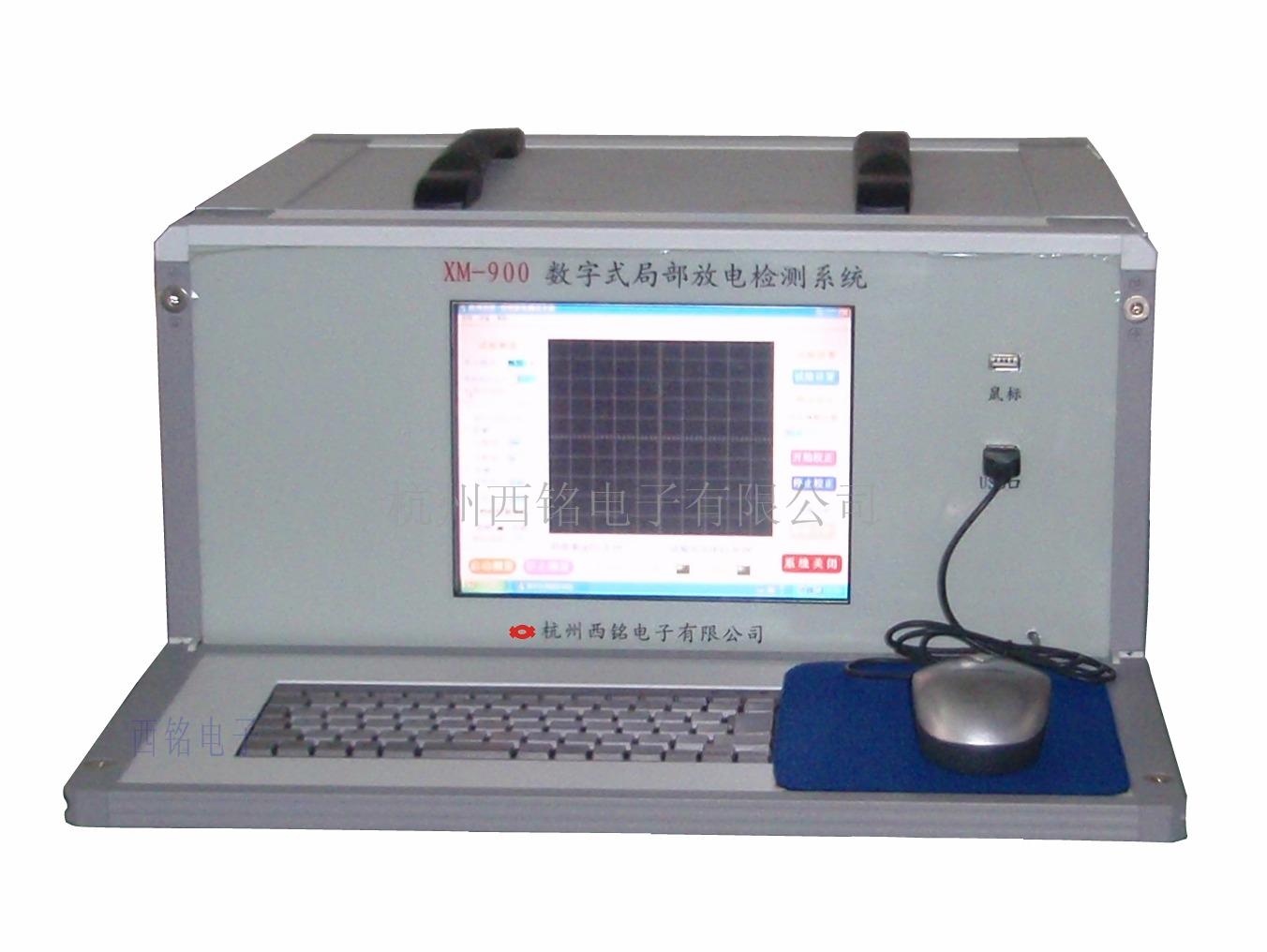

数字式局部放电检测系统
- 价 格：
面议 /
- 供 应 地：浙江省杭州市
- 发布公司：杭州西铭电子有限公司
- 产品型号：XM-900
- 品 牌：西铭
- 发布日期：2012/9/12 8:56:44
- 联系人QQ：1723625306
详细说明
一、性能特点
1.采用高速、大容量军工级数据采集卡，能进行连续采集局放数据,数据重复性好,准确度高。
2.具有测试、分析(多参数分析、二维图谱分析、三维图谱分析)、数据保存、报告生成及打印等功能。同
时显示局部放电波形（椭圆、正弦波、直线三种方式）、局放量和测试电压。
3.可适应工频（50Hz）、三倍频（150Hz）和最高至400Hz的电源，可实现对外加电源频率的自动跟踪。
4.工控一体机，大屏幕彩屏显示，大容量数据存储，USB口数据输出；操作软件智能化设计，防止误操作；在校正和测试过程中，自动调节增益。
5．结构工艺完全依据屏蔽抗干扰设计，克服了处理系统自身的高频干扰，测量特性大大优于外配笔记本电脑，可对测试图谱进行开窗等抗干扰操作，开窗范围最小可至1度。
6.适用于互感器、变压器、套管、电容器、开关、发电机、电缆及其它高压电器的局部放电定量测量。
二、技术指标
本检测系统严格遵照国家标准GB7354和国际标准IEC60270:2000要求设计
1.可测试品的电容量范围：6pF～250μF。
2.检测灵敏度:<0.02pC（电容50pF时）。
3.放大器：3dB低端频率fl 10kHz、20kHz、30kHz、50kHz、80kHz任选；3dB高端频率fh 100kHz、200kHz、300kHz、400kHz、500kHz任选。
增益调节范围>120dB,档间增益差20±1dB，正、负脉冲响应不对称性<1dB。
4.时间窗:窗宽1о～360о,窗位置可任意旋转。
5.试验电压表:0～200kV,数字表显示时误差＜3%F.S。
6.采集通道：4通道/卡。
7.输入阻抗：1MΩ。
8.采集卡最高采样速率：20MHz。
9.AD分辨率：12bit，直流：精确0.2%。
10.每通道采样长度：8M。
11.触发方式：手动、内触发、外触发。
12.采集卡带宽：3MHz（-3dB）。
13.重量：约15kg。
