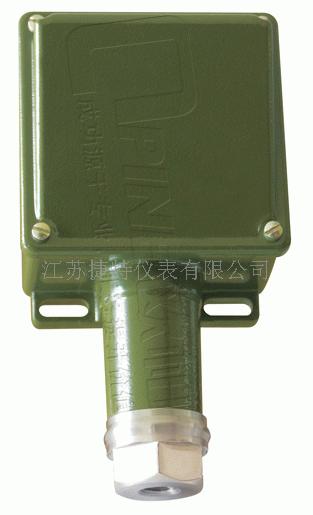

一、压力开关/压力控制器工作原理
JTPS系列压力开关分为膜片式压力开关和活塞式压力开关两种，当测量介质压力变化时，传感器根据介质压力的变化发生相应位移。同时通
过相应的机构将作用力在微动开关触点上。在此作用力下微动开关触点相应产生位移，当位移量超过触点行程时，微动开关发生通断动作。
二、压力开关/压力控制器的应用
JTPS系列压力开关/压力控制器系列产品广泛应用在石油、化工、冶金、电力、制糖、制药等各行业需要压力控制的场所，在自动化控制系统
中起压力保护的作用。其中全焊接不锈钢膜片是目前应用最多，可靠性最好的压力保护方式，全焊接模式能够有效的防止漏液和误动作；有较
强的抗腐蚀性；金属波纹管式控制器广泛用于以上行业各种腐蚀气体和液体，能够做到比不锈钢膜片式更高的压力；橡胶膜片式控制器用于中
性气体和液体介质，主要应用于微压和微差压测量。目前，我们的能够提供从负压至40MPa量程可选的各段控制值的开关，能够完全替代国外
同类产品。所有量程段产品我们都能够提供现货，并保证质量。同时我们可以根据现场要求，提供非标准产品。
三、压力开关/压力控制器技术参数：
测量介质：对丁腈橡胶或316L不锈钢无腐蚀性的气体或液体
外壳：压铸铝，环氧树脂涂层，带密封垫圈的外盖
外壳等级：符合NEMA 4X要求
设定点精度：±1%
切换差：分为可调和不可调两种（参考选型表数据）
重复性误差：<1%
压力接口：标准1/2NPTF内螺纹；可根据现场需要，特殊订制
电气接口：1/2″NPTF螺纹接口，可根据现场需要，特殊订制
开关输出：一个单刀双掷(SPDT)输出;可在调整范围内进行100%分别设定;开关可接“常开型”或“常闭型”
环境温度：-40℃～+70℃
环境湿度：5%～95%
使用寿命：100 0000次循环
抗振性：<Max.2g
外壳保护等级：IP65
防爆等级：EEx d IIC T6,Temp.=-40～71℃ IP65
额定负荷：380V，5A（更高请联系我们）
JTPS110系列:丁腈橡胶膜片或全焊接316L膜片式压力开关，切换差不可调型，单点设定
型号 可调范围 固定切换差 耐压
316L不锈钢膜片，1/2″NPTF压力接口，1/2″电气接口，固定切换差，单位：MPa
JTPS110-312 0.006～0.08 0.0065 0.3
JTPS110-313 0.006～0.12 0.0065 0.3
JTPS110-314 0.006～0.16 0.0065 0.3
316L不锈钢膜片，1/2″NPTF压力接口，1/2″电气接口，固定切换差，单位：MPa
JTPS110-315 0.03～0.2 0.025 1
JTPS110-316 0.03～0.3 0.025 1
JTPS110-317 0.03～0.4 0.025 1
316L不锈钢膜片，1/2″NPTF压力接口，1/2″电气接口，固定切换差，单位：MPa
JTPS110-318 0.02～0.5 0.03 2
JTPS110-319 0.02～0.6 0.03 2
JTPS110-320 0.02～0.7 0.03 2
JTPS110-321 0.02～0.8 0.03 2
JTPS110-322 0.02～0.9 0.03 2
JTPS110-323 0.02～1.0 0.03 2
316L不锈钢膜片，1/2″NPTF压力接口，1/2″电气接口，固定切换差，单位：MPa
JTPS110-324 0.05～1.5 0.25 5
JTPS110-325 0.05～2.0 0.25 5
JTPS110-326 0.05～2.5 0.25 5
316L不锈钢膜片，1/2″NPTF压力接口，1/2″电气接口，固定切换差，单位：MPa
JTPS110-327 0.3～2 0.2 9
JTPS110-328 0.3～3 0.2 9
JTPS110-329 0.3～4 0.2 9
JTPS110-330 0.3～5 0.2 9
JTPS110-331 0.3～6 0.2 9
316L不锈钢膜片，1/2″NPTF压力接口，1/2″电气接口，固定切换差，单位：MPa
JTPS110-332 0.3～10 0.5 15
JTPS110-333 1-16 0.5 20
JTPS110-334 2-25 0.5 35
JTPS110-335 2-40 0.5 50
选项:
E Ex d IIC T6，Temp.=-40～71℃
D DPDT选项（外壳不同）
A 高触点容量
B 不锈钢位号
N□□□ 特殊压力接口（标明）
M1 工厂对开关进行单点设定
M2 工厂对开关进行双点设定
Z1 平装安装支架
Z2 管装安装支架
