舟山二次元影像仪，舟山影像测量仪，舟山影像仪

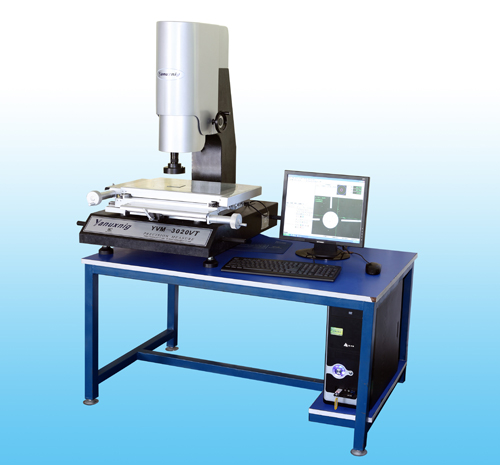

一、        机型及型号：YVM-3020VT
二、        仪器参数：
1、X、Y方向移动行程：300*200mm
2、Z轴升降范围：220mm
3、X、Y、Z最小显示值：0.001mm
4、X.Y制造精度：（3+L/200）um
5、高清晰光学变倍镜头（放大倍数20-156倍可调）
6、SONY芯片43万像素彩色高清晰度摄影机
7、源兴影像式专用测量软件YR-CSPC
8、仪器基座采用花岗石平台、花岗石立柱,保证极高的稳定性
9、上、下光源均采用可调节亮度LED无影灯(软件调节亮度/减少电气元件损坏)
10、仪器重量：220KG
11、二次元专用桌（送）

    YR-CSPC测量软件介绍（国内最强的测量软体）
1、自动测量功能：鼠标自动找直线、点选圆、框选圆区域自动圆、自动圆弧
2、手动CNC：在有夹具的情况下面可以进行半自动测量      （测量效率远高于同行）
3、光学测高功能
4、光学测量平面度
5、辅助对焦：帮助找到最清晰时候的Z位置                          （辅助调焦提高测量精度）
6、图片输出：测量结果可以图片的格式输出                            （相当于数码相机功能）
7、形位公差：圆度，直线度，平行度，垂直度，同心度
8、设置公差：可设置产品的实际尺寸超出范围，超出则以红色背景警示
9、CCD矫正：矫正图像畸变
10、轮廓跟踪：通过软件自动计算出工件的轮廓并显示出来            （清晰显示测量位置）
      11、矢量绘图功能：图元字体可以无级的放大缩小
12、标注功能:半径标注,直径标注,角度标注,线性标注,对齐标注,文字标注,坐标标注
13、命令行：可以由命令行直接输入坐标信息，生成点、直线、圆、圆弧等，满足特殊需要
14、地图测量：可把所拍的工件局部照片精密的整合成工件全图，并保存为高像素的照片。还可打开以前所拍的地图，直接进行绘图、标注、修改等操作    （合成大图片）
15、虚拟测量：虚拟测量技术使影像测量软件可脱离硬件机台。在没有机台和产品的情况下，软件同样可以测量产品的尺寸                                                            （可以脱机测量）
16、二维抄数：可将产品外形描出，描出的图形可转入AutoCAD形成工程图，可以做逆向工程
17、SPC分析：可以计算CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD，并可以绘出X-R图，散点图，折线图，柱状图等
