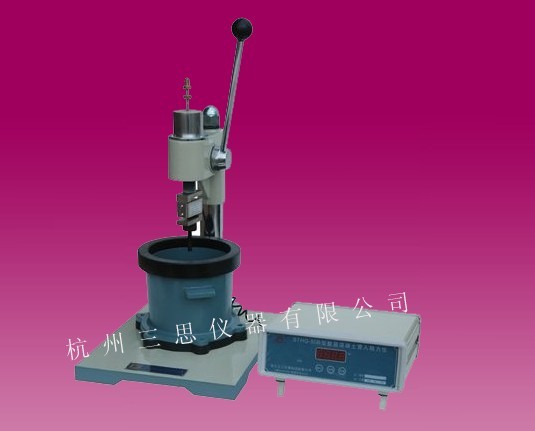

HG-1000S混凝土贯入阻力测定仪  （研制单位：三思公司）
一、混凝土阻力测定仪概述
HG-1000S混凝土贯入阻力测定仪主要利用手动贯入阻力法测定混凝土凝结时间。通过手柄转动使贯入针垂直向下运动，当贯入针贯入试料模中的砼胶浆内时，胶浆对贯入针产生阻力，此力通过压力传感器并由电子数字显示装置（以下简称数显器）显示出来。随着时间的增加，砼胶浆的贯入阻力相应增加，通过不同测点测出相应的贯入阻力,获得混凝土的凝结时间数据。
二、HG-1000S混凝土阻力仪技术参数
试料模
上口径:    φ160mm
下口径：    φ150mm
深度：    150mm
最大贯入力：    1000N
贯入深度：    25mm
贯入速度：    2.5mm/s
贯入针截面积：    100mm2；50mm2；20mm2
贯入点(自选)：    >13points
测力方式：    电子数显
最小分度值：    1N
示值误差：    ±10N
包装尺寸：    700*380*780mm
毛重/净重：    50KG
电压功率：    220V/100W
三、贯入及测力原理
本仪器通过手柄转动使贯入针垂直向下运动，当贯入针贯入试料模中的砼胶浆内时，胶浆对贯入针产生阻力，此力通过压力传感器并由电子数字显示装置（以下简称数显器）显示出来。随着时间的增加，砼胶浆的贯入阻力相应增加，通过不同测点测出相应的贯入阻力,获得混凝土的凝结时间数据。
四、维护与保养
1、HG-1000S混凝土贯入阻力测定仪使用完毕，仪器各部分必须擦拭干净，并在未油漆的金属表面涂油防锈。
2、HG-1000S混凝土贯入阻力测定仪使用一段时间以后，应打开支架上盖板，向方孔内注入一些润滑油，以利升降润滑
五、操作使用
1、将仪器安放在水平的平台上。
2、接上电源，按数显器面板上的“电源”键，数显窗即显示数码。请通电10分钟后，使数显值自动趋于“0”。
3、选装上合适的贯入针。350N对应初凝贯入阻力（即2~3.5Mpa,此时用100  mm2贯入针）；1000N对应中间贯入阻力（即3.5~20Mpa,此时用50  mm2贯入针）；560N对应终凝贯入阻力（即20~28Mpa,此时用20mm2贯入针）。
4、料模中装满待测试的砼试料，抹平后放于仪器底板上。
5、调整贯入深度。
一种方法是：先量出贯入针下端面与试料上平面的距离X（注意：X不得大于5mm，否则需适当下调贯入针），再将仪器顶部的定长螺母下平面与“盖”的上平面距离调整到25+Xmm，然后再拧紧螺盖，以锁住25+X长度。
另一种方法是：压下手柄使贯入针下端面与试料上平面保持平齐，然后调整仪器上部的定长螺母，使之下平面与“盖”的上平面距离调到25mm并锁住这一长度，再松开手柄。
以上两种方法的实际贯入深度均为25mm。
6、测试。首先按数显面板上的清零键清除传感器的初值，即清零。再按测试键进入工作测试状态，同时数显板上第一个灯（测试灯）亮,握住手柄向下转动，使贯入针接触试料至贯入到最深位置（25mm）的过程控制在10秒钟左右。此时数显出现峰值,  同时数显板上第二个灯（峰值灯）亮,读出数显器的显示值，做好纪录，一次测试完成。
初凝时，使用1  cm2贯入针，计算公式为：P=N÷100（MPa）；
终凝时，使用0.2  cm2贯入针，计算公式为：P=5  N÷100（MPa）。
7、做第二次测试前，按数显板上的清零键，使数显归零，再按一次测试键进入第二次测试。请注意，标准规定两测试点的距离不得小于20mm，因此必须移动试料模，变换贯入点。
8、第四个灯是报警灯，当力值超过1030N（即满量程的3%），第四个灯点亮，即报警。此时特别注意不能再加压，否则会损坏传感器，使仪器不能正常工作。
