大行程影像测量仪_大行程影像测量仪

LVS系列

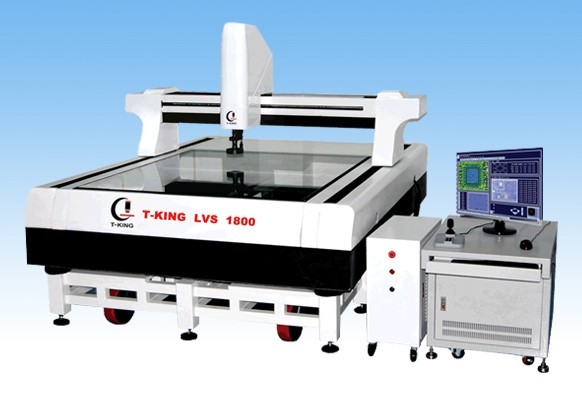

龙门式大行程全自动影像测量仪

品  质  特  征

1、全大理石结构保证拥有极高的稳定性及刚性。
2、台湾精密线性导轨和研磨给滚珠螺杆，配松下高性能伺服马达全闭环控制，高精度、高稳定性、高速度。
3、三层工作台设计，精密级V型导轨，保证拥有高品质的机械精度。
4、配SONY高分辨率彩色摄像机520TV线，确保拥有高品质的测量画面。
5、自动变倍镜头,改变倍率后不需要重新选取比例尺。
6、可程控三环八区LED环形表面冷光源及轮廓光源，使光源对测量要求的适性更加强大。
      多角度多区灯，保证让工件在不同角度有不同效果。
7、德国HEIDENHAIN精密光学尺，分辨率为0.1um。
8、可选配英国Renishaw  接触式探头或日本CCD激光位移传感器。
9、T-KING完全自主研发功能强大的全自动CNC测量软件，可自动编程及离线编程，自动检测。
10、整机保修十八个月。
11、适用于刀模、塑胶外壳、菲林、模切材料等精密零件批量测量行业。
12、测量范围（mm）：X/Y/Z：700×600×200mm；1000×1200×200mm；1200×1600×200mm；
                                                      1200×1800×200mm；1500×2500×200mm

高精度、高速度、高稳定，精度重复性3μm,任意方向、位置、长度均可达到(2+L/300)μm  ,颠覆传统,国内首创。
影像测量仪功能
1、多点测量点、线、圆、孤、椭圆、矩形，提高测量精度；  　
2、组合测量、中心点构造、交点构造，线构造、圆构造、角度构造；
3、座标平移和座标摆正，提高测量效率；  　
4、巨集指令，同一种工件批量测量更加方便快捷，提高测量效率；  　　
5、测量数据直接输入到AutoCAD中，成为完整的工程图；  　　
6、测量数据可输入到Excel或Word中，进行统计分析，可割出简单的Xbar-S管制图，求出Ca，等各种参数；
7、多种语言界面切换；  　
8、记录用户程序、编辑指令、教导执行  　
9、大地图导航功能、刀模具专用立体旋转灯、3  D扫描系统、快速自动对焦、自动变倍镜头；
