AGF-M光伏汇流采集装置

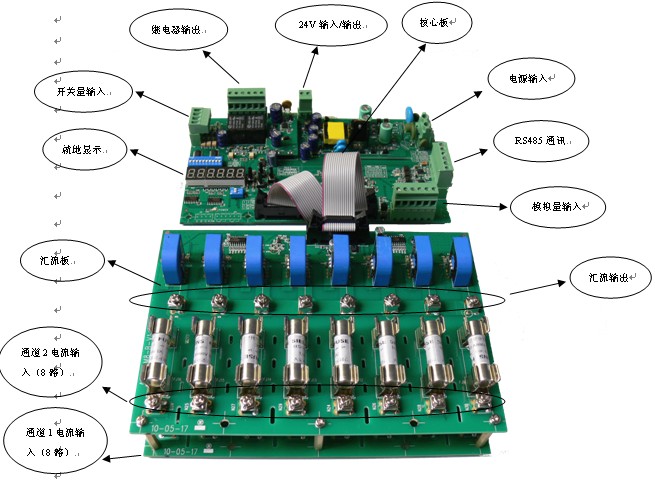

光伏汇流采集装置是专门应用于智能光伏汇流箱，用于监测光电池阵列中电池板运行状态，光电池电流测量，汇流箱中防雷器状态采集、直流断路器状态采集、继电器接点输出、带有风速、温度、辐照仪等传感器接口，装置带有RS485接口可以把测量和采集到的数据和设备状态上传。

产品特点
◆    测量元件采用霍尔传感器，隔离测量
◆    可接受正极或负极汇流测量方式
◆    板载光伏专用熔断器，耐压DC1kV，熔断电流可选择
◆    提供外部传感器输入接口
◆    标配单路RS485接口
◆    多种供电方式可选择
产品功能
◆    光伏电池串开路报警，状态检测
◆    带开关量输入，用于采集直流断路器、防雷器等输出空接点状态
◆    带继电器输出，可以设定为点动方式，用于驱动直流断路器的自动分合闸
◆    提供温度、辐照、风速等类型传感器输入接口
◆    可输出DC24电源给外部传感器供电
◆    就地数码管循环显示每通道的输入电流，并具有自动关闭节能显示模式
◆    可带双路陇余RS485接口，支持Modbus  RTU通讯协议，通讯地址、波特率、数据方式都可自由设定

技术参数
◆    输入范围：DC  0~20A
◆    反应时间：1s
◆    测量精度光伏电池测量0.5级、外部模拟量0.2级
◆    温度系数200ppm
附加功能
◆    RS485通讯RS485/ModBus-RTU协议，4800/9600/19200/38400bps
◆    继电器输出2组转换8A/AC250V（8A/DC  30V）
◆    开关量输入3组外部状态输入（光耦或干接点方式）
◆    模拟量输入PT100、DC  0(4)~20mA、DC  0~10V
通用技术参数
◆    温度/湿度工作温度:-25~+60℃，湿度95%，无凝露、无腐蚀性气体场所
◆    海拔≤2500m
◆    绝缘电阻≥100MΩ
◆    工频耐压电源//光伏输入//继电器输出//通讯  AC  2.5kV/1min
◆    传感器输入//开关量输入//通讯//DC  24  DC1kV/1min
◆    辅助电源辅助电源：AC85V～265V或DC  300～880V  或DC  24V(±10%)
选型
◆    AGF-M4      输入  4路DC  0~20A
◆    AGF-M8      输入  8路DC  0~20A
◆    AGF-M12    输入  12路DC  0~20A
◆    AGF-M16    输入  16路DC  0~20A

安科瑞AGF-M光伏汇流采集装置
