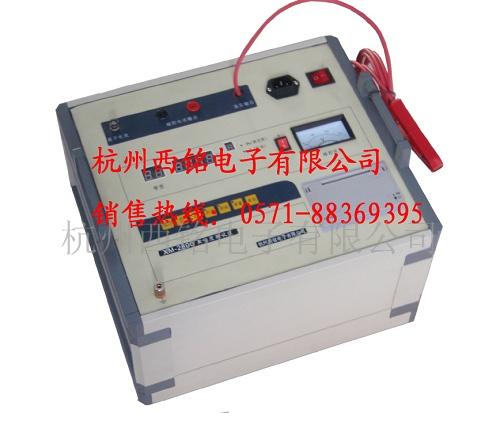

XM-2800真空度测试仪
一、概述
XM-2800真空度测试仪是真空灭弧室的真空度的鉴定设备。是目前国内唯一能真实检测真空含量的少数产品之一。它以单片计算机为主控单元，测试过程完全实现自动化。该仪器在原理上改变了国内外同类产品采用电流峰值做标定的方法，而采用离子电荷来做标定。这样，在物理原理上有更好的准确性，而且有效地抑制了测试过程中脉冲电源的干扰，使测试稳定、可靠。该仪器采用两次采样的方法扣除由于环境因素产生的漏电电流，并且在测量过程中考虑了完全漏气的真空灭弧室的判别，真正做到了对安装于整机上的真空灭弧室的准确测量。目前该仪器中已存有34条真空灭弧室的测量标准曲线，涵盖了国内外绝大多数真空灭弧室管型。该仪器质量可靠，造形美观，使用方便。
XM-2800真空度测试仪采用新型励磁线圈，运用磁控放电法测试灭弧室的真空度，不必拆卸灭弧室。同时采用微机进行同步控制与数据采集处理，使灭弧室真空度的现场测试灵敏度达到10-5Pa。XM-2800真空度测试仪最突出的特点是采用新型励磁线圈及数据处理方法，实现了真空灭弧室的真空度在不拆卸的情况下准确的测量。本仪器具有使用方便、操作简便、不拆卸测量和测试精度高等优点，是一种实用的检测仪器，广泛适用于电力、钢铁、石化、纺织、煤炭、铁路等使用真空开关的单位。
二、性能特点
1、基于电离电荷的采样技术
XM-2800真空度测试仪采用基于电离电荷的采样技术。我公司相关设计人员在多次磁控放电的研究中发现：在外激励电源、真空灭弧室的几何尺寸、所用材料一定时，真空灭弧室内的真空度与电离的电荷量有非常准确的对应关系，而与电离电流的峰值仅有概率上的相关性。因此，我公司首创了基于电离电荷的采样技术，显著提高了真空灭弧室的真空度测量的准确性。
2、高低压管型测试
本机另外对测试电压输出设置了两个档位，因此可对高低压不同的各类管型进行有效测试。
3、内置国内外几乎所有真空灭弧室的测量曲线
真空灭弧室由于其几何尺寸、材料的不同，当内部真空度和外加激励电源一定时，其放电电荷量是不同的，并且有相当的差异。为准确测量，对每一种真空灭弧室必须有对应的从电离电荷量到真空度推算曲线。我公司通过与国内主要真空灭弧室生产厂家的密切合作，取得了几乎国内外所有真空灭弧室的电离电荷和真空度关系的数据，通过数学处理，将其特征参数引入XM-2800系列产品中。因此，XM-2800系列产品内置国内外几乎所有真空灭弧室的测量曲线。这是国内外同类产品中绝无仅有的。
4、漏电电流的处理
对处于分断状态的真空灭弧室两端加高压时，会有数值不等的几个微安的漏电电流，此漏电电流即使是同型号的真空灭弧室也有较大的个体差异。尤其是对于装在整机上的真空灭弧室，由于其周边的绝缘支撑件也有漏电，这些漏电的总和有更大的不稳定性和不可预测性。并且在数值上与10-4Pa数量级的真空灭弧室的电离电流相当。我们采用两次起动高压的方法，扣除了漏电电流，保证了无论是装于整机上还是待装的真空灭弧室的真空测量精度。
5、判别完全漏气的真空灭弧室
在XM-2800型机中，通过高压击穿的方式判别真空灭弧室是否完全漏气。
6、完善的输入保护电路
当真空灭弧室的真空度非常低时，测量时真空灭弧室会被高压击穿，瞬间的高压直接加至信号输入端的采样电路上，使其承受十分强的电冲击。XM-2800的信号输入端的采样电路增加了完备的保护电路，即使仪器由于输入端的高压冲击而发生暂时工作不正常时（重新开机即可），也不会造成电路部分的损坏。
7、数据记录
内设微型打印机，可随时打印出被测数据。
