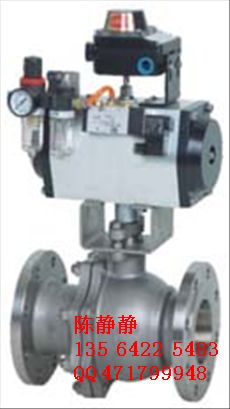

Q641F气动法兰球阀、气动法兰球阀、Q641F气动法兰球阀
- 价 格：
面议 /
台
- 供 应 地：上海上海市
- 发布公司：上海恩建阀门有限公司
- 产品型号：Q641F气动法兰球阀、气动法兰球阀、Q641F气动法兰球阀
- 品 牌：恩建
- 发布日期：2011/9/7 9:53:58
- 联系人QQ：110618292
详细说明
GB标准气动球阀
PUEUMATIC FIXED TYPE BALL VALVE OF GB STANDARD
Q641<F、N、P>-PN16、25、40
技术范围 Technical specification
设计依据
Design reference GB标准
设计标准
Design standrd GB/12237
结构长度
Face To face 对夹连接
Wafer connecting GB/12221
连接法兰尺寸
Connecting Flange Size GB/9113、JB/T79
试验和检验
Test＆inspection JB/T9002
注：系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造。
Note:The structural length and connecting flange size of ball valve
serles can be designed and manufactured as perusers’requirements.
主要零件材质表 Form of Major Parts Materials
序号
NO 零件名称
Accessory name 材 质
Material
C P R
1 右阀体
Bonnet WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 螺母
Nut 35 1Cr18Ni9Ti 1Cr18Ni9Ti
3 垫片
Gasket PTFE PTFE PTFE
4 螺柱
Stud 35 1Cr18Ni9Ti 1Cr18Ni9Ti
5 阀体
Body WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
6 阀座
Seat PTFE PTFE PTFE
7 球体
ball 1Cr18Ni9Ti 1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
8 阀杆
Stem 1Cr13 1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
9 垫片
Gasket PTFE PTFE PTFE
10 填料
Packing PTFE PTFE PTFE
11 衬套
Bushing PTFE PTFE PTFE
12 压盖
Gland WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
13 螺栓
Bolt 35 1Cr18Ni9Ti 1Cr18Ni9Ti
14 螺栓
Bolt 35 1Cr18Ni9Ti 1Cr18Ni9Ti
15 连接支架
Connecting Yoke 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti
16 螺栓
Bolt 35 1Cr18Ni9Ti 1Cr18Ni9Ti
17 连接套
Connecting Set 35 1Cr18Ni9Ti 1Cr18Ni9Ti
18 位置指示器
LOCAIION lndicator 塑料
Plastic
注：系列球阀主要零部件及密封圈的材质可根据用户特殊要求设计制造。
Note:The main spare parts and sealing-ring materials of ball valve
serles can be designed for options as per real working conditions and users’special requirements.
主要外形及连接尺寸 Q641<F、N、P>-16<1.6Mpa> Mani Outline and Connecting Flange Size
DN 外形尺寸
Outline Size 连接尺寸
Connecting Size
执行器型号
Actuator Model
L L1 L2 H D D1 D2 C f n-φd
15 130 140/178 62/75 185/191 95 65 46 14 2 4-φ14 GTD52/GTE65
20 130 140/178 62/75 191/197 105 75 56 16 2 4-φ14 GTD52/GTE65
25 140 140/214 62/91 193/227 115 85 65 16 2 4-φ14 GTD52/GTE80
32 165 164/214 75/91 212/240 140 100 76 18 3 4-φ18 GTD65/GTE80
40 165 164/246 75/101 217/255 150 110 81 18 3 4-φ18 GTD65/GTE90
50 203 190/295 91/112 260/286 165 125 99 20 3 4-φ18 GTD80/GTE100
65 222 210/295 101/112 293/309 185 145 118 20 3 4-φ18 GTD90/GTE100
80 241 247/395 112/139 323/349 200 160 132 20 3 8-φ18 GTD100/GTE125
100 305 276/478 127/176 382/438 220 180 156 22 3 8-φ18 GTD115/GTE160
125 356 348/562 159/206 468/534 250 210 184 22 3 8-φ18 GTD140/GTE190
150 394 378/724 176/228 510/582 285 240 211 24 3 8-φ22 GTD160/GTE210
200 457 524/928 228/275 655/702 340 295 266 24 3 12-φ22 GTD210/GTE255
质量保证、欢迎咨询洽谈！！！
上海恩建阀门制造厂
联 系 人：陈经理
销售热线：135 6422 5483
电话：021-36359018 传真：021-66270277
网址：www.ej-v.com 邮箱：cjj1022@163.com QQ：110618292
24小时服务热线：135 6422 5483
上海恩建阀门有限公司地处于世界第八大城市、中国最大的经济中心上海。公司主要生产销售各类电动阀，气动阀，调节阀，自力式阀，闸阀、截止阀、球阀、蝶阀、水力控制阀系列产品为一体的大型制造厂。公司成立于2000年，工厂占地面积35000㎡，拥有3家属下企业，具有锻制阀门、铸造阀门、特种阀门、调节阀四大大生产中心，现有员工936名。其产品广泛应用于水利、建筑、消防、电力、石油、化工、冶金、热力、医药等各个领域。
公司设有技术部、生产部、营销部、质量部、财务部等企业管理机构。建有国际先进水平的加工中心、喷涂流水线、数控车床、等离子堆焊、化学成份分析、机械性能测试、硬度测试、光谱分析、无损检测、壁厚测试等各种设备320余台（套）精良的加工、检测装备和完善的检测工艺，为生产高品质的阀门产品提供了强有力的保证。公司以国际大都市——上海为依托，充分利用区域和行业优势，致力引进国际先进的管理经验和科技创新、积极提升企业综合实力，扩大市场占有率，形成了以闸阀、截止阀、球阀、止回阀、蝶阀、水力控制阀、平衡阀、减压阀、调节阀等60多个系列近千个品种的产品格局。阀门公称通径：6mm-3000mm、1/4"-80",公称压力0.1MPa-42MPa、150Lb-2500Lb，工作温度：-196℃～680℃。连接形式：螺纹、法兰、焊接及对夹，材质有碳钢、不锈钢、合金钢、鉻钼钢、低温钢、球墨铸铁及其他特殊钢。驱动方式有手动、蜗轮传动、齿轮传动、气动、液动、电动等。并远销中东、欧美及东南亚等国家和地区。优质的质量赢得了客户的一致好评和信赖。
