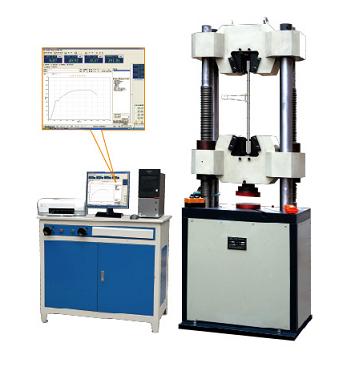

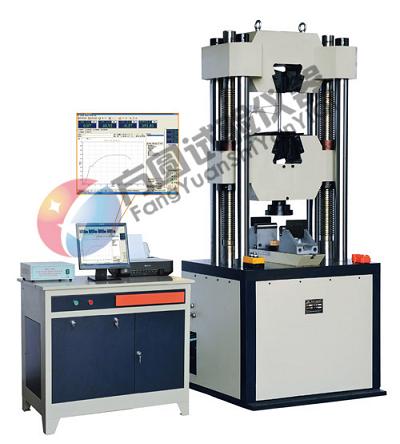

WAW-600C微机控制电液伺服万能试验机【涡轮蜗杆传动】_万能试验机

WAW-600C微机控制电液伺服万能试验机  【涡轮蜗杆传动】
一、概述
本试验机为主油缸下置式液压万能试验机，主要用于金属材料和水泥、混凝土、塑料等非金属材料的拉
伸、压缩、弯曲、剪切等试验。增加附件，可完成钢绞线、钢丝绳、链条、电焊条、胶带及构件的力学
性能试验。广泛应用于机械、冶金、交通、建工、建材、大专院校、质量检测等行业和部门。性能可靠，
经济实用，是生产和工程中材料检测的理想试验机。本试验机根据国家GB/T3159-2008《液压式万能试
验机》设计与制造。微机控制电液伺服万能试验机集电液伺服自动控制、自动测量、数据采集、屏幕显
示、试验结果处理为一体，以油缸下置式主机为平台，配置精密油泵和电液伺服阀、PC机伺服控制器，
实现多通道闭环控制，完成试验过程的全自动控制、自动测量等功能，具有专业性好、可靠性高、升级
简易等特点，并可随着试验机测控技术的发展和试验标准的变化而不断充实完善。
二、技术指标
1、      最大试验力：600kN；
2、  试验力测量范围：2%—100%FS；
3、  试验力示值精度：示值精度±1%；
4、  变形测量装置：引伸计
5、  位移测量（mm）：光电编码器，分辨率0.01；
6、  活塞行程（mm）：255；
7、  最大拉伸空间：620mm；
8、  最大压缩空间：520mm；
9、  扁试样夹持厚度：0-15；
10、  圆试样夹持直径：Φ13-Φ40；
11、  活塞位移示值精度：±1%FS.  ；
12、  变形测量分辨率：0.001  mm；
13、  变形测量精度：±1%；
14、  传感器：油压传感器、引伸计；
15、  控制方式：电液伺服闭环控制，控制模式可平滑切换；
16、  显示方式：计算机显示试验力、活塞位移、试样变形测量值，屏幕显示试验曲线；
17、  主机尺寸：约970mm×630mm×2100mm；
18、  控制柜尺寸：1010mm×650mm×870mm；
19、  油泵电机功率：2.2KW
20、  横梁移动电机功率：0.75KW
一、概述www.qlsyj.com    0531-83157169    李小鲁
本试验机为主油缸下置式液压万能试验机，主要用于金属材料和水泥、混凝土、塑料等非金属材料的拉
伸、压缩、弯曲、剪切等试验。增加附件，可完成钢绞线、钢丝绳、链条、电焊条、胶带及构件的力学
性能试验。广泛应用于机械、冶金、交通、建工、建材、大专院校、质量检测等行业和部门。性能可靠，
经济实用，是生产和工程中材料检测的理想试验机。本试验机根据国家GB/T3159-2008《液压式万能试
验机》设计与制造。微机控制电液伺服万能试验机集电液伺服自动控制、自动测量、数据采集、屏幕显
示、试验结果处理为一体，以油缸下置式主机为平台，配置精密油泵和电液伺服阀、PC机伺服控制器，
实现多通道闭环控制，完成试验过程的全自动控制、自动测量等功能，具有专业性好、可靠性高、升级
简易等特点，并可随着试验机测控技术的发展和试验标准的变化而不断充实完善。
二、技术指标
1、      最大试验力：600kN；
2、  试验力测量范围：2%—100%FS；
3、  试验力示值精度：示值精度±1%；
4、  变形测量装置：引伸计
5、  位移测量（mm）：光电编码器，分辨率0.01；
6、  活塞行程（mm）：255；
7、  最大拉伸空间：620mm；
8、  最大压缩空间：520mm；
9、  扁试样夹持厚度：0-15；
10、  圆试样夹持直径：Φ13-Φ40；
11、  活塞位移示值精度：±1%FS.  ；
12、  变形测量分辨率：0.001  mm；
13、  变形测量精度：±1%；
14、  传感器：油压传感器、引伸计；
15、  控制方式：电液伺服闭环控制，控制模式可平滑切换；
16、  显示方式：计算机显示试验力、活塞位移、试样变形测量值，屏幕显示试验曲线；
17、  主机尺寸：约970mm×630mm×2100mm；
18、  控制柜尺寸：1010mm×650mm×870mm；
19、  油泵电机功率：2.2KW
20、  横梁移动电机功率：0.75KW
三、标准配置序号  名  称  规  格  数量  备  注
1  主  机    1台
2  伺服油源      moog伺服阀
3  夹紧油源
4  控制柜    1台
5  测控系统    1套
6  引伸计  yyu-10/50  1只  北钢院
7  油压传感器  cyb-12sa  1只  中航机电
8  光电编码器  lec-5000  1只  长春一光
9  计算机  p4/集成显卡/256mddr/80g/cd光驱  1台  联想
10  打印机  hp1368（a4、喷墨打印机）  1台  hp
11  计算机桌    1张
12  圆试样钳口mm  φ13~φ26，φ26~φ40  各1副
13  扁试样钳口mm  0~15，15~30  各1副
14  压缩附具mm    1套
15  弯曲试验附具    1套
16  剪切附具    1套
  17  随机工具    1套
18  随机文件    1套
济南方圆公司更专业waw-600c型微机控制电液伺服万能试验机一.功能及结构简述  ●waw-600c微机控制电液伺服万能试验机主要用于金属材料的拉伸、压缩、弯曲、剪切等试验，增加简单的附件和装置，还能对木材、水泥、混凝土、橡胶及其制品进行试验。  ●主机采用油缸下置式结构，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机下方下横梁和工作台之间，通过下横梁的移动调整试验空间，下横梁升降采用电机、蜗轮蜗杆、螺母转动带动横梁升降。液压方式夹紧试样。
