详细说明
上海泰宜电气有限公司是致力于ZGF-III型高频直流高压发生器研发、生产、销售的高新技术企业，公司拥有坚实的技术力量，在产品结构、软、硬件和电气控制等多项核心技术中积累了丰富的项目经验，以新颖的设计、优质的产品取悦于用户。欢迎您来电咨询ZGF-III型高频直流高压发生器详细信息.
一、ZGF-III高频直流高压发生器 产品简介：
ZGF-III高频直流高压发生器适用于电力部门、企业动力部门对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验。
ZGF-III高频直流高压发生器采用高频倍压电路。应用PWM脉宽调制技术和大功率IGBT器件。并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压试验实现了高品质、便携式并能承受额定电压放电而不损坏。
ZGF-III高频直流高压发生器采用电压大反馈。因此输出电压稳定度得到大幅度提高，电压漂移量极少，高压过压稳定采用数字拨盘开关，能将整定电压值直观显示，并具有较高的整定精度；增设了高精度0.75UDC-1mA功能按钮,给氧化锌避雷器测量带来了极大的方便;输出电压调节采用单个多圈电位器,并有刻盘指示,调节精度高,操作简单.整个试验器的体积小,重量轻,便于现场作业。
二、ZGF-III高频直流高压发生器 工作原理图：
三、ZGF-III高频直流高压发生器 主要技术性能和特点：
规格
技术参数 60/2 80/2 100/2 120/2 200/2 200/3 200/5 300/2 300/3 300/5
额定电压（KV） 60 80 100 120 200 200 200 300 300 300
额定电流（mA） 2 2 2 2 2 3 5 2 3 5
额定功率（W） 120 160 200 240 400 600 1000 600 900 1500
电压测量精度 数显表±（1.0 %读数±0.2KV）
电流测量精度 数显表±（1.0 %读数±0.2KV）
波纹系数 ≤0.5％
电压稳定度 随机波动，电源电压变化±1.0%时≤1％
过载能力 空载电压可超出额定电压10％使用十分钟最大充电电流为1.5倍额定电流
电源 单相交流50赫兹220伏±10％
工作方式 间断使用
一次连续时间最长为30分钟
工作环境 温度：-10～40℃
相对湿度：室温为25℃时不大于85％（无凝露）
海拔高度：1500米以下
带电容负荷能力 被试品电容量无限制
可用1.5倍的额定电流充电
结构特点 环氧玻璃钢电气绝缘倍压筒
空气绝缘、无泄漏之虑
操作箱特点 高精度0.75UDC--1mA单触按钮（精度≤1.0％）最适合氧化锌避雷器试验
过压保护采用拨码设置，一目了然
立卧两用型国际标准机箱,现场更方便

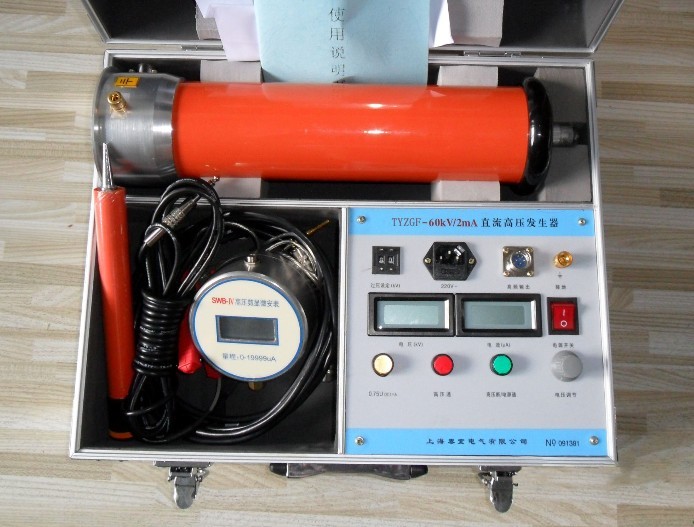

(1接地、2高频输出、3接220V电源、4过压设定、5电压显示、6电流显示、7电源开关、8 0.75UDC—1mA功能键、9高压通、10高压断/电源通、11调节电压电位器、12高频输入、13接地、14高压输出)
接线方法：3接交流电源220V
2接12（五芯电缆线连接）
1和13接地（用专用接地线）
注：
分节设备使用方法：单节使用时，控制箱的倍压节数拔码开关选择1
双节使用时，控制箱的倍压节数拔码开关选择2
三节使用时，控制箱的倍压节数拔码开关选择3
四、ZGF-III高频直流高压发生器 操作步骤：
1. 发生器在使用前应检查其完好性，连接电缆不应有断路和短路，设备无破裂等损坏。
2. 将机箱、倍压筒放置到合适位置分别连接好电源线、电缆线和接地线，保护接地线与工作接地线以及放电棒地线均应单独接到试品的地线上。（使用专用接地线）
3. 电源开关放在关断位置并检查调压电位器应在零位。（调压电位器具有零位保护功能）
4. 对试品进行泄漏及直流耐压试验。接通电源开关，此时绿灯亮，表示电源接通。按红色按钮，则红灯亮。表示高压接通
5. 顺时针方向平缓调节调压电位器，输出端即从零开始升压。升至所需电压后，按规定时间记录电流表读数。如需对氧化锌避雷器进行0.75UDC—1mA 测量时，先升至UDC—1mA 电压值，然后按下黄色按钮，此时电压即降至原来的75%，并保持此电压。
6. 降压，将调压电位器回零后，随即按绿色按钮，切断高压并关闭电源开关。
