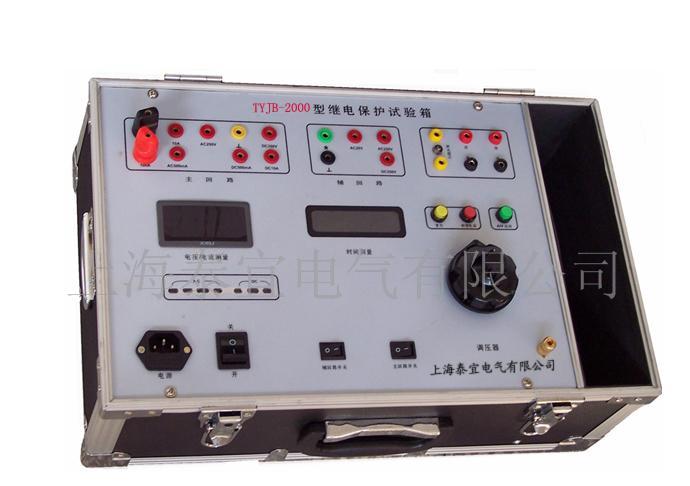

TYJB-2000单相继电保护测试仪
- 价 格：
面议 /
台
- 供 应 地：上海上海市
- 发布公司：上海泰宜电气有限公司
- 产品型号：TYJB-2000
- 品 牌：上海泰宜
- 发布日期：2011/10/8 14:55:01
- 联系人QQ：1509512565
详细说明
一、单相继电保护测试仪 使用方法
4.1使用前的检查或准备
仪器使用前应先进行外观检查，并将三芯电源线接地端可靠接地，然后仪器试通电，此时两表头应为亮态，试开秒表电源开关，秒表开关应正常。用手触按“输出选择”按钮开关，输出状态状态指示灯应自左向右选择正常。
4.2单相继电保护测试仪主回路电压输出操作
将输出状态选择在“AC0-250V”档，按下试验箱右下角主回路“输出控制开关”，缓慢调节调压器大旋钮，此时电压/电流表应有“0-250V”交流电压显示。要输出“DC0-350V”，将输出状态选择在“DC0-350V”档，调节方法同上。
4.3主回路电流输出操作
将输出状态选择在“AC0-10A”档，按下主回路“输出控制开关”缓慢调节压器大旋钮，此时，电压/电流表应有“0-10A”电流显示，其他电流调节类同此方法。
4.4辅回路输出操作
按下辅回路“输出控制”开关，缓慢调节小旋钮，在辅回路输出端子上即有AC“0-20V”、“0-250V”、DC“0-350V”输出，此输出不在电压/电流表监视。
4.5使用方法举例
4.5.1电压继电器吸合及释放试验
先将仪器处于准备状态，被试继电器线圈接至对应电压输出端子上，按下“输出控制”开关，缓慢调节大旋钮，使输出电压平稳上升，至继电器吸合时，记录吸合电压，再反方向调节大旋钮，至继电器释放，记录下释放电压，据此可算出被试继电器返回系数。如被试继电器为过电压继电器，则反方向进行。
4.5.2电流继电器整定值试验
将被试继电器从线路上解除，接至本仪器电流输出端子上，选择合适的输出电流档，比如“0-10A”或“0-100A”档，按下“输出控制”开关，缓慢调节大旋钮至继电器动作，观察电压/电流表数值，判断继电器动作情况。
4.5.3单相继电保护测试仪时间继电器延时时间的测定
将被试继电器接至输出端子上（根据继电器要求确定工作电压为交流或直流），调至额定动作值，停电复原。秒表此时应接通电源并清零，被试继电器延时动合触点接至停表端上，按下“输出控制”开关，继电器线圈得到额定工作电压，并同时启动秒表，待延时时间过后，秒表计数停止，此时秒表所示数字即为该时间继电器的延时闭合时间，若要测延时释放时则原理同前，实际接线反之。
4.5.4中间继电器试验(带保持线圈)
确定被试继电器为何种动作形式(电压或电流动作)，何种保持形式（电压或电流保持）。以电流动作电压保持为例（直流继电器），选择好直流电流输出档（0-500mA或0-10A），按下“输出控制”开关，缓慢调节大旋钮至继电器动作，记下动作电流，再把辅回路输出接至继电器保持线圈端，缓慢调节小旋钮至继电器额定值，记下保持电压值，根据动作或保持情况，判定继电器的好坏。
二、单相继电保护测试仪 技术参数
1．输入电源：AC220V±10% 50Hz
2．标称容量：1KVA(可根据要求增加或减小容量)
3．输出：
主回路：AC 0-250V（3A）
（大旋钮调节） 0-500mA（20V）串电阻
0-10A（20V）串电阻
0-150A（15V）
DC 0-350V（3A）
0-10A（20V）
0-500mA（15V）串电阻
辅回路：
（小旋钮调节） AC0-250V（1A）
AC0-20V（1A）
DC 0-350V（1A）
4．测量范围：
测电压范围： 0-500.0V（直测）
测交流电流范围：0-500mA（直测）
0-10.00A（分流器输入）
测时间范围： 0-999.999S（分辨率为1mS）
5．标准度：测量标准为0.5级
6．外形尺寸：272mm*172mm*262mm
7．重量：12Kg
8．使用环境温度：-20℃-45℃
单相继电保护测试仪上海泰宜电气有限公司销售热线：021-66517095 021-60488348 13917803108
