浙江全自动影像测量仪
- 价 格：
面议 /
台
- 供 应 地：浙江省宁波市
- 发布公司：宁波市鄞州古林永思检测仪器经营部
- 产品型号：YVM-4030CNC
- 品 牌：源兴光学
- 发布日期：2011/10/27 9:42:44
- 联系人QQ：1256808083
详细说明
浙江全自动测量仪，浙江全自动影像仪，浙江宁波CNC
产品型号：YVM-CNC

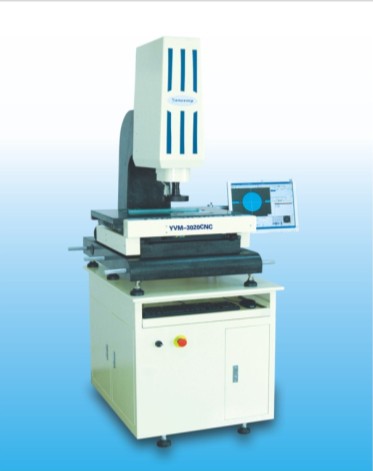

一. 源兴多功能CNC精密量測儀 (悬臂式)
MODEL: YVM-3020CNC YVM-4030CNC
含1) 解析讀數: 0.001mm光學尺。
2) 量測行程(X,Y,Z): 300*200*250mm 400*300*250 mm
3) 镜头:采用美國Navitar镜头，提供了更优秀的光学性能和很高的震动稳定性，工作距离可在34毫米到390毫米之间变化。视野可在0.02毫米到125.68毫米之间变化。
4) 影像系統: SONY 1/3” CCD Camera + ZOOM + 0.5X TV TUBE 。自动调整增益，画质边缘锐利度，非闪烁影像加强及Y修正黑白对比等功能。
5) 量測軟體: YR-CNC量測軟體。
6) 表面燈源: 24区程控光源系統。多区域，多路控制，从通过不同方向对产品进行照射并且调节光的强度。
7) 輪廓底光: 底光燈。LED条形冷光源。
8)1. 驅動方式: X.Y.Z采用松下交流伺电机服控制。可根据负载惯量的变化，与自适应滤波器配合，从低刚性到高刚性都可以自动地调整增益。
2.采用德国UNING无牙螺杆,有高强度直线驱动器，优良的性能，足够的强度，操作灵敏，精确度高，可微调及方便快速移动。
3.本机采用RENSHAW金属光栅。高速非接触操作，可保证零摩擦和零机器磨损，开放式光学设计保证了高性能，周期误差通常上于±0.25um，线性误差特性为每60mm±1um.
9) 對焦方式: Z軸自動對焦。
10) 線性精度: U1=3+L/250um 。
11) 重複精度: 3um。
12) 配 備: PC一部+ 17” MONITOR*2。
13) 工件限高: 250mm。
14) 工作限重: 35 Kg。
15 ) 外觀尺寸: 1300 x 1100 x 2000 mm。
16）机台重量：1000gk
17)机台定位精度：±0.005mm.
18)文件输出格式：STL,OBJ,IGES,DXF,VRML.
19)测量景深：150mm/30mm.
20)机台结构：采用0级精度200mm厚花岗石平台作机身基础。精度高，稳定性好，不易变形，耐酸碱。
21）应用领域：机械，电子，电器，航空，汽车，军工，模具，光学等行业。
二. C.應用軟體部份 YR-CNC量測圖形幾何軟體
1、三维测量：测量高、宽、长度、两面的夹角、圆锥的顶角、圆柱的直径、倒角、直线度、平面度、圆度、圆柱度、垂直度、平行度、倾斜度等。
2、自动对焦：自动找到最清晰时候的Z位置。
3、CNC： 用户可以根据自己的需求来设定点击参数，可以自动测量（批量测量时节省大量时间）
4、设置公差： 可设置产品的实际尺寸超出范围，超出则以红色背景警示。
5、逆向工程： 在软件内绘出的量测图形，可真实的直接录入AutoCAD中，同时也可保存为DXF檔（可进行快速抄数，比一般软件抄数速度快2倍以上）.
6、图片输出： 测量结果可以图片的格式输出。
7、实时亚像素找点: 首次将亚像素高级图象处理技术引入影像测量行业，极大的提高了测量 精度和测量效率，测量一个图元，较同类软件至少节省3/5的时间，精度提高2倍以上（在相同光学倍率下）。
8、矢量绘图功能：图元字体可以无级的放大缩小。
9、地图测量： 可以把大的工件由一张张小的部分自动组合起来组成一张完整的图片，并且可以直接在图上进行测量。
10、命令行： 可以由命令行直接输入坐标信息，生成点、直线、圆、圆弧等，满足特殊需要
11、行位公差：圆度，直线度，平行度，垂直度，同心度等.
12、标注功能: 半径标注,直径标注,角度标注,线性标注,对齐标注,文字标注,坐标标注。
13、自动测量功能：自动找直线、多区域自动找直线、点选圆、框选圆、多区域自动圆、自动圆弧。
14、SPC统计分析：可以计算CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD，并可以绘出X-R图，，折线图，柱状图等。
15、报表输出：产品测量结果可直接转档到EXCEL.
宁波市鄞州古林永思检测仪器有限公司位于美丽的东部沿海之滨——宁波。公司本着“一流的产品”，“一流的服务”理念；立足宁波面向长三角地区，长期为企事业单位提供专业的高精密度计量检测仪器。 公司目前主要生产、加工、销售：盐雾试验机、高低温试验箱、恒温恒湿试验箱、硬度计、二次元投影仪、影像测量仪、拉力试验机、扭转试验机、三坐标、高度仪、冲击试验机、圆度仪、粗糙度测量仪、光谱分析仪。产品广泛应用于电子电器、五金机械、橡胶、环境检测设备、科研院所、粉末冶金、大专院校等生产行业。 同时，公司已形成集“仪器销售、技术支持、检测咨询服务”的专业化服务团队，能为各个行业提供具有针对性的样品测试方案。我们以一流的产品质量和精湛的技术服务受到了用户的一致好评。我们始终坚持以客户为中心，并朝着“客户的满意就是我们的奋斗目标”不断前进。竭诚欢迎海内外各界朋友，在互利互惠的基础上，谋求广泛的合作与发展。贵公司产品质量的提升，是我们最大的希望；贵公司品牌的增值，是我们最大的喜悦；您的满意就是我们最大的心愿！
