微分干涉金相显微镜_微分干涉金相显微_上海蔡康光学仪器有限公司

一、微分干涉金相显微镜仪器的主要用途和特点

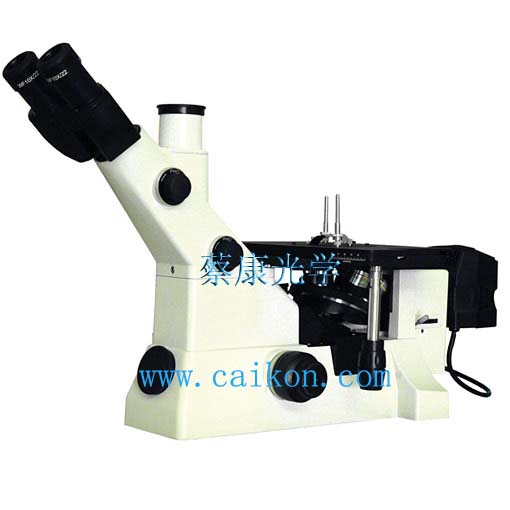

        DMM-5000微分干涉金相显微镜采用优质的无限远光学系统，同时配备明暗场通用的长工作距离平场平场消色差物镜，多光路的系统设计，可同时支持双目镜筒观察和数码摄像装置观察。DMM-5000倒置金相显微镜可广泛应用于研究金属的显微组织，能在明场、暗场、偏光、微分干涉下进行观察和摄影，配备专用软件，更可同步进行测量分析。可供研究单位、冶金、机械制造工厂以及高等工业院校进行金属学与热处理、金属物理学、炼钢与铸造过程等金相试验研究之用。DMM-5000高级正置金相显微镜，选用优质的光学元件，配有超大视场目镜、落射照明器、平场无限远长工作距离明暗场物镜，可选用微分干涉（DIC）观测、获得高清晰的图像，使图像衬度更好。是针对半导体晶圆检测、太阳能硅片制造业、电子信息产业、治金工业开发的，作为高级工业金相显微镜使用。可进行明暗场观察、落射偏光、DIC观察，广泛用于工厂、研究机构、高等院校对太阳能电池硅片、半导体晶圆检测、电路基板、FPD、精密模具的检测分析。
      DMM-5000C电脑型微分干涉金相显微镜是将精锐的光学显微镜技术、先进的光电转换技术、尖端的计算机成像技术完美地结合在一起而开发研制成功的一项高科技产品。既可人工观察金相图像,又可以在计算机显示器上很方便地适时观察金相图像，并可随时捕捉记录金相图片,从而对金相图谱进行分析,评级等,还可以保存或打印出高像素金相照片。






二、微分干涉金相显微镜仪器的主要技术指标
组件及规格
光学系统  无穷远光学系统
主机  DMM-5000倒置金相显微镜主机
目镜  大视野  WF10X(Φ22mm)
WF15X(Φ16mm)
WF20X(Φ12mm)
平场分划  10X/Φ20mm(0.10mm/格值)
物镜  无限远长工作距离平场消色差
（明暗场通用）  放大倍数/数值孔径  有效工作距离
PL5X/0.12  10
PLL10X/0.25  10
PLL20X/0.4  5
PLL50X/0.75  1.3
PL100X/0.9  0.7
目镜筒  三目镜  铰链式，倾斜45度，分光比：观察80%  摄影20%；或观察100%  摄影100%
滤片组  内置转盘式（绿色、蓝色、黄色、灰色、毛玻璃）
物镜转换器  五孔物镜转换器
调焦机构  同轴粗微动调焦机构,  调焦范围15mm  微动格值2μm
行程（从载物台表面焦点起）：向上1mm，向下7mm
载物台  台面尺寸：226mm*178mm
平台压片两只
小平台：水滴型、小孔、大孔各一
照明系统  落射照明15V50W，卤素灯，中心、亮度连续可调
机械移动平台  移动范围：40mm*40mm
微分干涉  可使用于5X、10X、20X、50X、100X



三、微分干涉金相显微镜系统的组成
1、金相显微镜DMM-5000　　　　　　  　　　
2、电脑适配镜
3、彩色摄像器(CCD)
4、计算机（选购）


四、微分干涉金相显微镜选购部分
1.金相分析软件
2.800万像素数码摄像机,进口摄像机


五  、微分干涉金相显微镜同类仪器的比较
1、DMM-5000C电脑微分干涉显微镜
2、DMM-5000D数码微分干涉显微镜

六、微分干涉金相显微镜相关设备

金相设备  金相抛光机  金相切割机  金相砂纸  金相切割片  金相镶嵌机  金相预磨机  显微硬度计  端淬试验机
