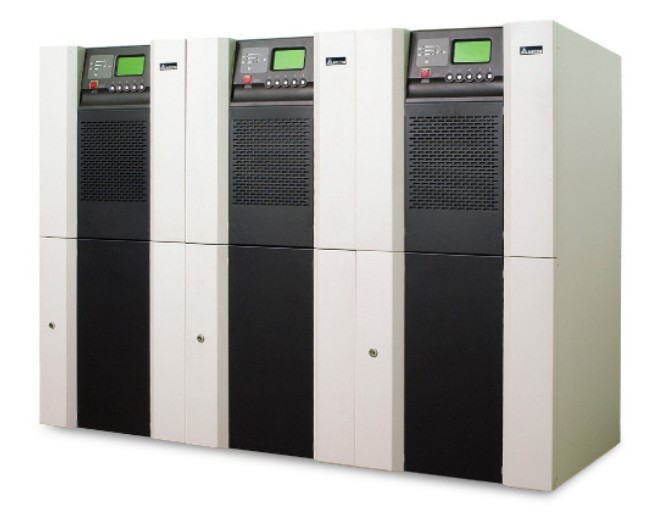

Ultron EH系列是一款纯在线双变换三进单出UPS产品，可为IT机房、 中小型企业、电信用户、银行、医疗、工业等用户提供高可靠的电源保 障。Ultron EH具备诸多优异的性能，其中包括N+X并机冗余和内置手 动旁路开关，以保证用户关键负载即使处于满负荷时具有更高的可靠性 和更高的可用性。 特点： ? 采用纯在线双变换技术，使得电源输出端与输入端完全隔离 ? 采用最先进的DSP控制技术，具有更快速的运算处理能力 ? 采用双路输入设计，允许两路不同的交流电源接入 ? 内置手动旁路开关 ? 具有更宽的输入电压范围，可达305~477V ? 系统工作于经济模式时效率高达96% ? 精巧的外形尺寸可为用户减少占地面积 ? 具有并机扩展及N+X冗余功能，无需并机卡或其它辅助设备即可完成 多达4台的UPS系统并机 ? 可提供附加的充电器及外置充电器以适应用户充电容量扩展需求 ? 远程及近端的紧急电源关机功能（EPO） ? 丰富的通讯接口，支持远程UPS监控管理功能 ? 先进的电源管理软件能够完成对故障告警信息的管理及远程关机事件 的跟踪及分析 ? 高可靠的电池管理功能，为用户提供更好的电池保护
|
| 型号 | ECS153H 3/3 | ECS203H 3/3 | ECS303H 3/3 | ECS153H 3/1 | ECS203H 3/1 | ||
| 交流输入 | 额定容量 |
15KVA/12KW
|
20KVA/16KW
|
30KVA/24KW
|
15KVA/12KW
|
20KVA/16KW
|
|
| 额定电压 |
220V/380V,230/400V,240/415V[三相四线+G]
|
||||||
| 电压范围 |
156V~280V / 270V~485V (满载)
|
||||||
| 频率范围 |
50Hz/60Hz(±3Hz)
|
||||||
| 输入功率因素 |
≧0.95
|
||||||
| 交流输出 | 电压 | N Type |
220/380V, 230/400V,
240/415V 3φ4W |
220V, 230V, 240V 1φ2W
|
|||
| T Type |
220/380V, 230/400V,
240/415V, 127/220V, 120/208V 3φ4W |
220V, 230V, 240V, 1φ2W 110/220V, 115/230V, 110/220V, 115/230V, |
|||||
| 电压及稳定度 |
± 2%
|
||||||
| 频率 |
50Hz/60Hz
|
||||||
| 频率及稳定度 |
± 0.05Hz
|
||||||
| 波形 |
正弦波
|
||||||
| 动态反应 |
± 5% (10%~90%纯电阻性负载)
|
||||||
| 波形失真 |
≦3%(电阻性负载)
|
||||||
| 过载能力 |
102%~125%维持1分钟，跳旁路
126%~150%维持30秒，跳旁路 >151%维持1秒，跳旁路 |
||||||
| 峰值因子 |
3:1
|
||||||
| 整机效率 |
≧87%(正常输入电压)
|
||||||
| 整机效率(AC-AC) | N Type |
≧90%
|
|||||
| T Type |
≧88%
|
||||||
| 电池 | 型式 |
铅酸免加水免保养电池
|
|||||
| 备用时间 | PF:0.7 |
15分钟(10.5KW)
|
10分钟(14KW)
|
10分钟(21KW)
|
15分钟(10.5KW)
|
10分钟(14KW)
|
|
| PF:0.8 |
12分钟(12KW)
|
8分钟(16KW)
|
7分钟(24KW)
|
12分钟(12KW)
|
8分钟(16KW)
|
||
| 再充电时间 |
电子式脉波快速充电器(8小时回充至90%满电位)
|
||||||
| 转换时间 | 市电断电/复电 |
零转换
|
|||||
| 指示灯 | LED状态指示 |
市电状态、旁路供电、转换器、逆流器、低电池供电、正常输出、旁路
|
|||||
| LED显示功能 |
电压、电流、频率、负载、电池电位、温度...等
|
||||||
| 警报声响 |
标准配备
|
||||||
| 通讯界面 | 标准配备 |
RS232/干接点/AS400 / EPO (紧急关机)
|
|||||
| 选购配备 |
SNMP配件
|
||||||
| 环境 | 噪音(1公尺距离) |
60dB
|
|||||
| 温度 |
0~40℃
|
||||||
| 湿度 |
5%～90%(不结露)
|
||||||
| 其它 | 安规 |
EN50091-1-1/CE 认证
|
|||||
| 电磁相容 |
CNS 13438 / EN50091-2 认证
|
||||||
| EMC |
IEC1000-2-2 / IEC1000-4-2 /
IEC1000-4-3 / IEC1000-4-4 / IEC1000-4-5 |
||||||
| 电池启动 |
有
|
||||||
| 外接电池箱功能 |
有(选购配备)
|
||||||
| 长延时机种 |
有(选购配备)
|
||||||
| 紧急电源关闭装置 |
有
|
||||||
| 手动旁路开关 |
有
|
||||||
| 输出变压器 |
选购(可应用于隔离电器与转换输出电压功能)
|
||||||
| 尺寸 | 主机/电瓶箱 |
380x650x860(WxDxH)mm
|
|||||
| 重量 | 主机(N Type) |
108公斤
|
|||||
| 主机(T Type) |
190公斤
|
210公斤
|
220公斤
|
190公斤
|
210公斤
|
||
| 电瓶箱 |
370公斤
|
||||||
