一、产品特性
1. 结构设计： （ 1） 纯平面结构，人体工程学设计，纤巧美观、流线造型、工艺精良；
（ 2）显示、触控、 PC 系统一体化超薄设计；
2. 使用效果：
（ 1） 采用新研发的投射式电容屏，完美 10 点触摸，支持手写及多点手势；
（ 2） 触摸速度小于 3ms，度好，使用简单便捷、易于维护；
（ 3）抗光干扰，确保操作的准确性（强光直射照常使用）；
3. 扩充性好：配置灵活，可扩充安装客户需求的各种功能配件；
4. 安全性高：铝合金+钣金结构，无锐利边缘，耐磨防腐烤漆工艺，整体防暴设计；
5. 性能稳定：的设计理念，严格的生产工艺，产品品质稳定可靠，故障率低；
6. 安装简便： 支持上电开机，免除现场安装调试；
7. 支持定时开关机功能，实现无人值守功能；
8. 内置电源且有 PVC 保护层， 无外露适配器等。
二、 相关证书
1、 3C 证书
2、 中国节能认证证书
3、 质量体系认证iso:9001
4、 外观专利
5、 实用新型专利
三、产品尺寸（接受各种定制，欢迎咨询)
型号：SS-C系列
尺寸：15.6’、17.3’、21.5’（接受定制）
颜色：黑白配、白色、颜色可定制；

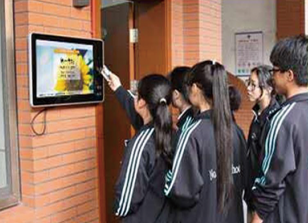

应用：电子班牌、智慧班牌、商业用途、展示展览等
特点：超薄仅28mm厚度、全贴墙式设计，可带刷IC卡、 身份证刷卡、摄像头、指纹识别等多种定制功能；
|
规格 |
15.6 寸 |
17.3 寸 |
21.5 寸 |
|
型产品号 |
SS-1560C |
SS-1700C |
SS-2150CXJ |
|
显示比例 |
16： 9 |
16:9 |
16:9 |
|
显示面积 |
344*194 |
383.2*216.2 |
478*270 |
|
分辨率 |
1920*1080P |
1920*1080P |
1920*1080P |
|
外形尺寸 |
394*322.5*28 mm |
426.2*343.2*28 |
527*426*28 mm |
四、系统设计
|
HDMI输出 |
内部电脑HDMI输出 |
|
触摸功能 |
全新投射式电容屏，10点触摸，支持多点手势； |
|
显示 |
PC全高清HDMI信号1080P |
|
PC视频解码 |
1080P 全高清（Full HD) MPEG、H.264 等 |
|
结构设计 |
铝合金边框，钣金后壳，散热合理 |
|
系统模块 |
PC、显示、触摸一体，一键开关机 |
五、液晶屏参数
|
屏类型 |
LED背光液晶屏A规 |
||
|
佳分辨率 |
1920*1080P ， 10.1 寸 1920*1200， 17 寸 1280*1024 |
||
|
亮度 |
250 cd/m2 |
对比度 |
≥1000: 1 |
|
响应时间 |
1.3/3. 7 ms |
刷新频率 |
60Hz |
|
色彩总数 |
16.7M (8-bit 2(LVDS)通道低压差分信号) |
||
|
可视角度 |
89/89/89/89 (Typ.)(CR ≥10)(左/右 / 上/下) |
||
|
使用寿命 |
> 30000小时 |
||
六、触摸屏参数
|
触摸技术 |
投射式电容技术（电容触摸屏） |
|
响应时间 |
< 5ms |
|
触摸点数 |
标配10点触摸，可实现放大缩小图片等多点触摸功能 |
|
触摸有效识别 |
> 1.5mm |
|
扫描频率 |
200Hz |
|
扫描精度 |
4096X4096 |
|
通信方式 |
全速 USB 2.0,3.0 |
|
理论点击次数 |
5000万次以上 |
|
工作电流/电压 |
180Ma/DC+5V±5% |
|
抗光干扰 |
阳光、白炽灯、日光灯等强光变化时正常使用 |
|
触摸数据输出方式 |
坐标输出 |
|
表面硬度 |
物理钢化，莫氏7级防爆玻璃 |
|
操作系统兼容性 |
WINOOWs 7/10/CE/Mac/Android/Linux /XP |
|
固件 |
可升级 |
|
驱动 |
免驱，即插即用 |
七、班牌系统
1、Android 系统
|
项目 |
规格 |
|
|
方案 |
瑞芯微八核RK3368 |
瑞芯微四核RK3288 |
|
系统版本 |
Android 5.1 (可选 6.0) |
Android 5.1 (可选 4.4) |
|
CPU类型 |
八核 RK3368 |
四核 RK3288 |
|
GPU |
ARM Mail 400 MP4 |
ARM Mali-T764MP |
|
系统内存 |
2G DDR3 |
2G DDR3 |
|
存储容量 |
8GB |
8GB |
|
USB2.0 |
2组 |
2组 |
|
音频耳机输出 |
1组 |
1组 |
|
LAN (RJ45) |
1组 |
1组 |
|
WiFi |
有 |
有 |
|
TF CARD |
1组 |
1组 |
|
OTG |
1组 |
1组 |
八、读卡器（ RFID）
可选（1）串口刷卡器
|
项目 |
规格 |
|
支持协议 |
ISO14443TYPEA |
|
读写卡距离 |
0--50mm |
|
支持卡型 |
可读写符合ISO14443TYPEA标准的MIFARE系列卡 |
|
与计算机接口 |
RS232/TTL |
|
通讯速率 |
9600bps |
|
操作系统 |
WINOOWs 98、Me、2K、XP、2003、Vista 和 Linux、Unix、Android |
|
天线 |
天线一体式 |
|
工作频率 |
13.56MHz |
|
工作电压 |
DC5V—24V(可根据客户需求定制低功耗模块，电压在为3.3V) |
|
卡与读写器通讯速度 |
106Kbit |
|
工作温度 |
-20°C?60°C |
|
相对湿度 |
3 |
售后服务条款
严格按照国家规定对产品实行“包退，包换，包修”的三包服务:
1、七天包退：
自产品验收日起七天内，因产品自身存在质量问题，用户可以选择修理，换货或者退货。
（注：退货产品须提供装箱单为准的该产品的完整部件，机壳无破损和刮伤）
2、三个月包换：
自产品验收日起三个月内，产品自身存在质量问题，用户可以选择修理或换货。用户更换故障机器须保证包装完好，机器外观与保修卡标签无损，无故障情况不包换。
3、一年质保：
①保修期以自客户收货之日计算起点，为期一年的保修期限。
②保修期内因产品自身质量问题维修所产生费用由我公司承担。
③保修范围指正常状况下无法使用，及制造、材质、组装上瑕疵，概为保修期范围内。
④维修后更换的消耗零件，保修期为三个月。
⑤售后服务方式
远程服务：
我公司接到报修电话后，技术部门对机器故障进行分析，通过电话或网络工具，远程指导用户进行相关软件设置和一般维修、维护工作。
返厂维修：
通过远程技术协助无法解决机器故障的，可将产品返厂维修。保修期内，产品因质量问题返厂维修产生的费用由，我公司承担；非产品质量问题及超出保修期限的，返厂维修，运费由使用方负责，并在维修过程中需要更换零配件的，我公司收取配件成本费，免收服务费。
上门服务：
远程服务及返厂无法完成维修工作的，我公司可提供技术人员进行上门服务，保修期内产品因质量问题，上门服务费用我公司承担；非产品质量问题及超出保修期限的上门服务，产生的费用由用户负责。
广州索速电子科技有限公司
联系人：颜小姐
电话：150.1197.9275
地址：广州番禺区石基镇桥山村8号索速集团
