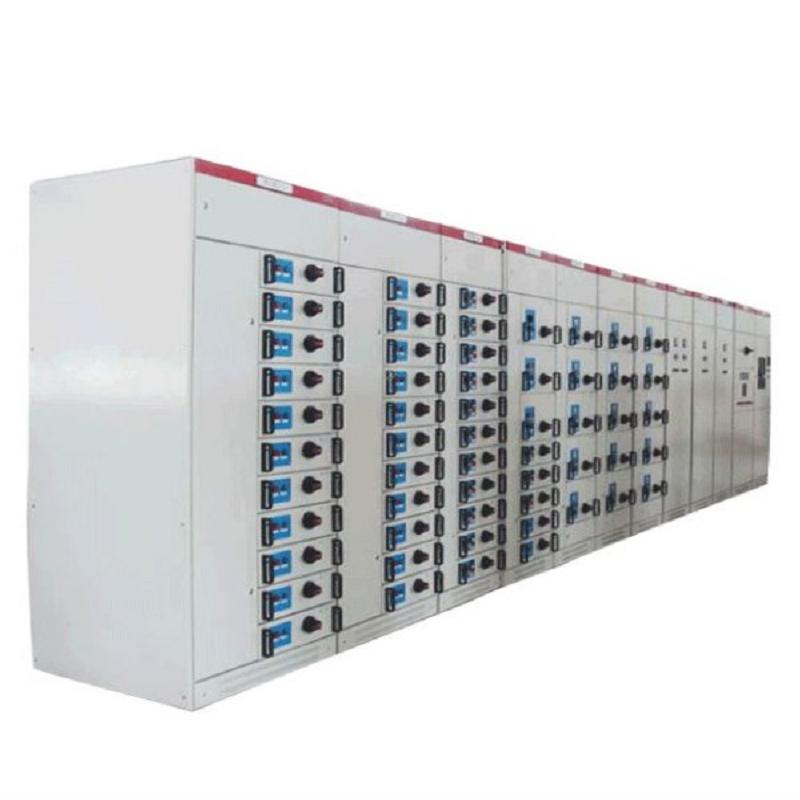

专用配电柜定制/配电柜企业/专业配电柜 GCS型低压抽出式开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）Hz、额定工作电压为380（400）V、（660）V,额定电流为5000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。装置的设计符合下列标准 IEC439-1《低压成套开关和控制设备》 GB7251《低压成套开关设备》产品使用环境 1、周围空气温度不高于+40℃，不低于一5℃，。24小时内平均温度不得高于+35℃。超过时需根据实际情况降容运行。 2、户内使用，使用地点的海拔高度不得超过2000m. 3、周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相封温度如+20℃时为90%、应考虑到由于温度变化可能会偶然产生凝露的影响。 4、装置安装时与垂直面的倾斜度不超遇5%，且整组柜列相对平整(符合GBJ232-82标准)。 5、装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。 6、用户特殊要求时，可以与制造厂协商解决。主要电器元件选择装置主要选用技术性能指标先进，采用引进技术国内已能批量生产的电器元件。 1.主开关630A及以下的电源进线及馈线开关，主选TGW45-系列，也可以用HSW1(2)、CW1(2)系列、AE系列、3WE系列或ME系列。认为有必要时，也可以选用进口的M系列或F系列。 2.630以下的馈线和电动机控制用开关，主要选用RMM1系列、CM1系列，塑壳开关也可选用NZM系列、TM30A系列塑壳断路器。 3.交流接触器，主要选用B系列、LCI系列、3TB系列的接触器以及与之配套的热继电器、联锁机构。 4.电流互感器全部采用苏州吴县市低压电器厂、杭廾[建德电器厂、新市互感器厂联合开发监制的SDH系列、SDL系列、SDLI系列。 5.熔断器选用高分断能力NT00系列。 6.为提高主电路的动稳定能力，设计了GCS系列专用的CMJ型组合式母线夹和绝缘支撑件，采用高强度、阻燃型的合成材料熟成型，绝缘强度高，自熄性能好，结构独特，只需调正积木式间隔即可适用不同规格的母线。 7.为降低功能单元的间隔板、接插件、电缆头的温升，设计了GCS柜专用的转接件，与同类产品比较转接件热容量增大，温升低。 8.如设计部门根据用户需要，选用性能优良、技术更先进的新型电器元件时，因GCS系列柜具有良好的通用性，不会因更新的元器件，造成制造和安装方面的困难。结构特点 1.装置的主构架采用8MF型钢，构架采用拼装和部分焊接两种结构形式。主构架上均有安装模数孔E=20mm。 2.装置各功能室严格分开，其格式主要分为功能单元室、母线室、电缆室，各单元的功能作用相对独立。 3.装置采用将水平主母线置于柜顶或柜后的最新方案，使电缆室上下均有出线通道。解决了老产品无法上出线的难题。 4.柜体的尺寸功能单元 1.一个抽屉为一个独立单元。 2.抽屉分为二分之一单元、一单元、三/二单元、二单元、三单元四个尺寸系列。回路的额定电流在400A及以下一个单元抽屉的尺寸为：160（高）×560（宽）×410（深），二分之一单元抽屉的宽为：280，二单元、三单元均为高度做二倍、三倍的变化，其余尺寸均同一单元。 3.功能单元的抽屉可以方便地实现互换。 4.装置的每柜内可以配置11个一单元的抽屉或22个二分之一单元抽屉。 5.抽屉进线根据回路电流大小采用不同片数的同一规格片式接插件，一般一片接插件≤220A. 6.二分之一抽屉与电缆室的转接采用背板式结构的转接件。单元抽屉与电缆室转接采用棒式结构的转接件。 7.抽屉面板有合、断、试验、抽出等位置的明显标志，抽屉设有机械联锁装置。 .江苏吉泰电力器材有限公司|||专用配电柜定制/配电柜企业/专业配电柜
