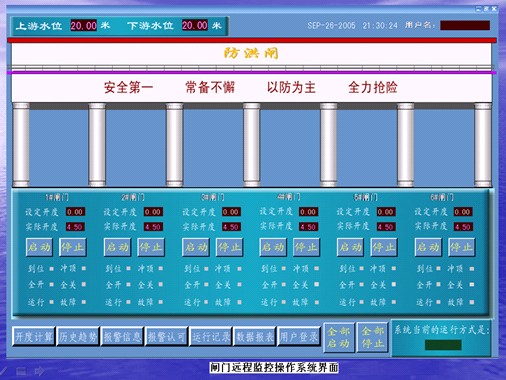

徐州远程控制群控系统-徐州远程控制测控系统闸门远程控制系统 1、概述：闸门监控系统主要用于水电厂、水库、河道、供水渠的闸门控制。被控闸门可以是平板门、弧型门、液压门或快速门。我司闸门监控系统以安全、稳定、可靠为原则，符合"无人值班，少人值守"的管理理念，以分散控制与集中控制相结合，采用分层、分布式网络架构，将上位监控与现地控制单元组成稳定、可靠的网络。操作人员在中控室即可完成对现地所有闸门的控制，工作效率高，劳动强度低，配合视频监控系统，使操作更加安全。电站领导更无需亲临现场，在个人工作站上即可查看当前闸门各闸门及辅助设备状态，全面快速地掌握整个系统的运行工况，及时有效地做出决策，指导现场工作. 系统组成闸门监控系统一般由闸门控制系统、视频监控系统组成。 ●闸门控制系统（1）集中控制级实现对所有现地控制单元的集中控制与监视，提供系统的宏观控制，协调各闸门的运行、处理局部发生的事故和紧急状况，维护系统的整体协调。布置在集中控制室内，主要由2台操作员工作站（双机冗余）、一台多媒体工作站，UPS，打印机及网络设备等组成。（2）现地控制级由分布于各闸的现地控制单元（LCU）组成。现地控制单元由可编程控制器、闸门测控仪、控制电器、逻辑保护电路、操作按钮、状态指示灯、电流电压显示表等组成，成套于各机柜内。各机柜通常安装在闸门启闭机房，直接面向现地设备，控制闸门，油泵，启闭机的动作，采集现地数据，上送集控级，并独立或按照集控级的命令进行系统控制和监视。（3）集中控制级与现地控制级通过通讯网络相连，如以太网或专用通讯网络（根据系统的性能要求选择不同的控制网络）。 ●视频系统包括摄像机、网络视频服务器、数字视频矩阵、大屏幕电视墙、存储服务器、流媒体工作站、视频管理服务器等。视频显示主机和存储设备置于控制室，摄像机安装于现场，用于对现场控制设备的监视管理。系统特点（1）丰富逼真的多媒体画面，操作过程可视化，人机对话功能更强；（2）关键设置和操作采用密码保护，上、下位机设置闭锁保护，系统更安全可靠；（3）自动控制与手动控制兼备，操作更合理；（4）在分步控制的同时设有成组控制，操作更方便，紧急情况泄洪操作更快；（5）大功率电动机配置软启动器，起动平滑，对电动机和电网的冲击小；（6）系统结构为冗余化和开放式设计，既可靠实用、又便于扩充；（7）现地优先，网络或控制系统出现问题时，现地具有最高优先权；（8）系统容错性能好，个别出现问题不会导致整个系统瘫痪；（9）报表、记录功能完善；产品功能 ● 传感器：JZB-K，光电式SSI； ● 传动方式：齿轮传动或联轴器传动； ● 监控网络结构：分层、分布式； ● 信号传输方式：有线（光缆、电缆） ● 分辨力：±1cm； ● 精度：≤±2cm（10m变幅内） ● 波特率：2400bps～9600bps； ● 上位机工作平台：WINOOWs或WINOOWsNT ● MTBF：≥20000h ● MTTR：≤2h ●数据采集和处理（1）闸门开度、闸门行程开关状态、接触器状态、主电源、控制电源状态；有关操作按钮、开关状态；闸门启闭机机械和电气保护装置状态；（2）数据设置限值保护，越限时发出报警信息并记录，有用数据存入数据库，供日后查询使用； ●控制和监视（1）操作人员权限设置；（2）启闭机启停，自动轮换或手动切换控制；闸门提升或下降，闸门分步控制、成组控制、全开或局部开启等操作；实时监视闸门开度，开度差超差自动纠偏平衡控制，确保启闭顺畅；（3）PLC输入/输出模块状态指示灯显示各输入、输出状态 ●记录和报警：操作事件记录，历史数据记录，报警事件记录，并生成各类统计报表；货源类别：现货是否库存：定制库存类型：整单货号：23 产地：徐州主图来源：实拍有样机厂家直销价，可开发研制各种功能、型号的自动化控制系统，质优价廉，量大更优惠。真诚期待与您合作！淮海电子传感工程研究所|||徐州远程控制群控系统-徐州远程控制测控系统
