金属硫化物应力腐蚀开裂试验，硫化氢应力腐蚀试验，SSC应力腐蚀测试，NACE TM0177，NACE TM0177-2005，H2S应力腐蚀检测，抗SSC腐蚀试验

NACE TM0177-2005 H₂S环境中金属抗硫化物应力腐蚀测试

联系人：钦田田

联系方式：18961863228（微信同号）    0510-82031621

QQ：1318861383

江苏容大检测，专业从事产品检测服务，CMA、CNAS资质齐全。为您提供专业的检测服务，出具权威的检测报告。

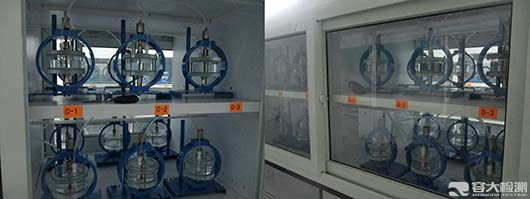

NACE TM0177-2005，本标准阐明了在硫化氢（H₂S）溶液环境中、拉伸应力和腐蚀共同作用下，金属抗开裂失效的试验。在室温下试验，这种现象通常被称为硫化物压力开裂（SSC），在更高的温度下实验时，叫做应力腐蚀开裂（SCC）。考虑到温度和材料的变化，这种现象被称为环境开裂（EC）。在本标准中，EC包括SSC、SCC和氢应力开裂（HSC）。

试验溶液A：

溶液A是一种酸性的、缓冲的（稳定的）H₂S饱和盐水溶液。

试验溶液A应由溶解在蒸馏水或去离子水中5.0wt%的氯化钠和0.5wt%的冰醋酸组成（例如，50g的氯化钠和5.0g的CH₃COOH溶解在945g的蒸馏水或去离子水中）。

H₂S饱和之前或之后检测溶液的pH值。在接触测试试样之前，溶液的pH值在2.6和2.8之间。在试验溶液A通气以后，每个实验室应有可实施的或者资料阐述的通气步骤，以保证在通气后溶液的pH值没有超过3.0。在实验过程中，pH值可能增加，但不应超过4.0。如果pH值超过4.0。那么该试验作废。如果溶液体积与试样表面积的比率保持不变，并且按该标准中指定的步骤从试验容器中除氧，pH值不应超过该值。

试验溶液A应被用在检测方法A、C和D中，除非使用者和购买者提出特殊要求用试验溶液B或者溶液C。

试验溶液B：

溶液B是一种酸性的、缓冲的（稳定的）H₂S饱和盐水溶液。

试验溶液B应由溶解在蒸馏水或去离子水中5.0wt%的氯化钠和2.5wt%的冰醋酸和0.41wt%的醋酸钠组成（例如，50g的氯化钠和25g的CH₃COOH和4.1g的醋酸钠溶解在921g的蒸馏水或去离子水中）。

H₂S饱和之前或之后检测溶液的pH值。在接触测试试样之前，溶液的pH值在3.4和3.6之间。在实验过程中，pH值可能增加，但不应超过4.0。如果pH值超过4.0。那么该试验作废。如果溶液体积与试样表面积的比率保持不变，并且按该标准中指定的步骤从试验容器中除氧，pH值不应超过该值。

溶液B倾向于用于碳钢和低合金钢。

试验溶液B用于检测方法A、C和D。

试验溶液C：

溶液C是一种缓冲的（稳定的）盐水溶液，带有一定量的氯化物。H2S分压及pH值由使用者或购买者根据即将服役环境指定。

试验溶液C应由溶解在蒸馏水或去离子水中0.4g/L的醋酸钠（5Mm CH₃COONa）和鱼服役环境条件同等浓度的氯化物（加氯化钠）组成。

加入盐酸或氢氧化钠达到指定的pH值。在试验开始和结束时，应测量溶液的pH值。试验溶液的pH值应保持在指定pH值的0.2pH单位以内。

试验气体应由H₂S和CO₂混合气体组成，H₂S的量足以产生即将服役环境指定的H₂S分压。试验气体应连续以气泡形式通过试验溶液。最佳的气泡速率应能保持测试溶液的饱和。

试验溶液C倾向于用于马氏体不锈钢。

试验溶液C用于检测方法A、C和D。

金属硫化物应力腐蚀开裂试验，硫化氢应力腐蚀试验，SSC应力腐蚀测试，NACE TM0177，NACE TM0177-2005，H2S应力腐蚀检测，抗SSC腐蚀试验
