抗硫化氢应力腐蚀，抗硫检测，硫化物应力腐蚀开裂，GBT4157，GB/T4157-2006，金属抗硫检测，法兰抗硫化氢腐蚀测试，阀门抗硫化氢腐蚀试验
GB/T 4157-2006金属抗硫化物应力腐蚀开裂试验
联系人：钦田田
联系方式：18961863228（微信同号） 0510-82031621
QQ：1318861383
江苏容大材料腐蚀检验有限公司，专业的抗硫抗氢腐蚀检测实验室。设备齐全、CNAS/CMA资质齐全，为您提供专业、高效的抗硫抗氢检测服务，出具权威的抗硫抗氢检测报告。
GB/T4157-2006金属在硫化氢环境中抗特殊形式环境开裂实验室试验
Laboratory testing of metals for resistance to specific forms of environmental cracking in H2S environments
本标准规定了在含硫化氢的酸性水溶液环境中受拉伸应力的金属抗开裂破坏性能试验。对于SSC（硫化氢应力腐蚀开裂）敏感性高的碳钢和低合金钢，通常在室温进行抗EC（环境开裂）性能试验。对于其他合金，EC敏感性与温度关系较复杂。

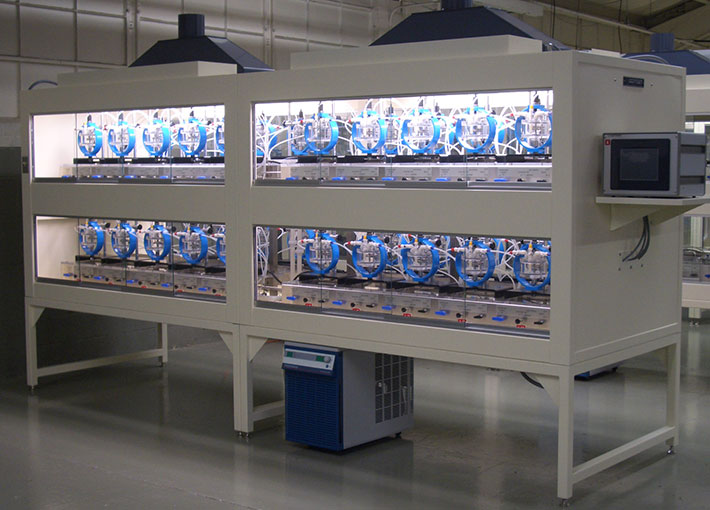

本标准规定了试验使用的试剂、试样和设备、母材和试样的性能和需遵循的试验程序。本标准包括四种试验方法：
方法A：拉伸试验；
方法B：弯梁试验；
方法C：C形环试验；
方法D：双悬臂梁（DCB）试验。
试验溶液：
溶液A是饱和的硫化氢酸性水溶液，与试样接触前，硫化氢饱和后的溶液PH值应为2.6~2.8。与溶液B相比较，pH值会上升但不应超过4.0。如果保持试验溶液体积与试样表面积的比并按本标准规定除氧，pH值是不会超过此值的。溶液A可用于方法A、C和D，除非要求使用溶液B。
溶液B是酸性缓冲溶液，在与试样接触前，经硫化氢饱和后pH值在3.4~3.6之间。可在方法A、C和D中使用。试验期间，pH值会上升但不应超过4.0.应在试验报告中注明此溶液的使用。当试验要求升高的pH值溶液时，可以使用升高的pH值环境。例如，在马氏体不锈钢夹杂物的影响试验中，要求试验溶液pH值大于或等于3.5。
对指定的试验方法，溶液中的所有试剂的称量误差应为±1.0%。
除非要求在高温下试验，试验溶液应保持在24℃±3℃，变化超出此范围应说明。
抗硫化氢应力腐蚀，抗硫检测，硫化物应力腐蚀开裂，GBT4157，GB/T4157-2006，金属抗硫检测，法兰抗硫化氢腐蚀测试，阀门抗硫化氢腐蚀试验
898995850
